描述
产品详情

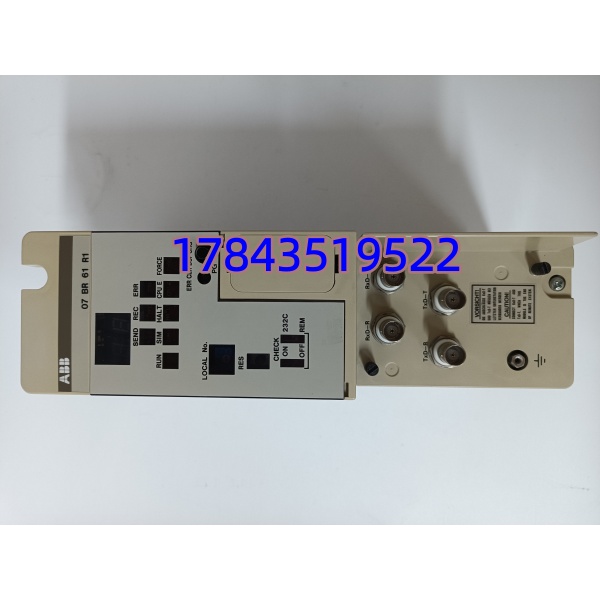

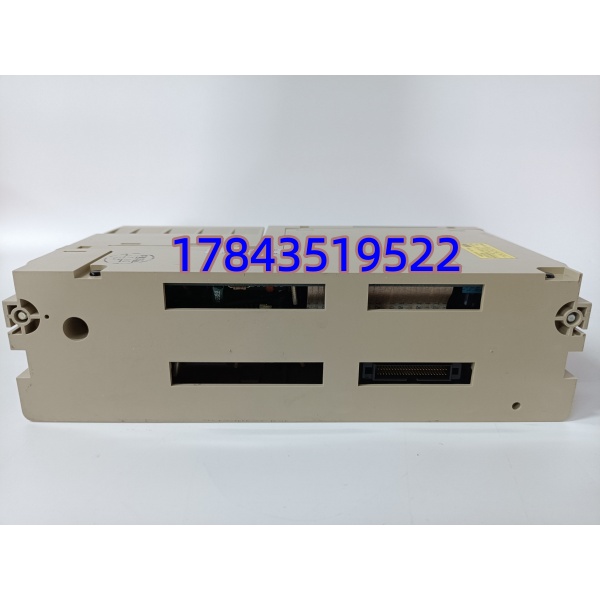

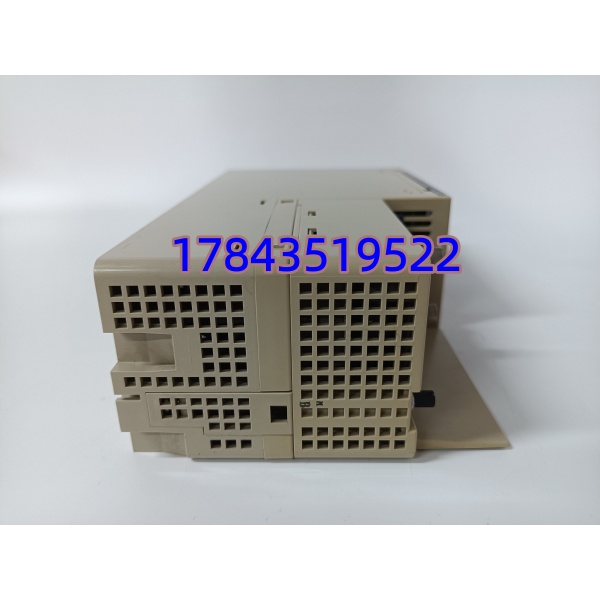

· 型号：07BR61R1（ABB AC 800F DI module，订货号GJV3074376R1）
· 品牌：ABB
· 系列：AC 800F / Freelance DCS（Freelance 800F，原ADVANT Controller 800F）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | 07BR61R1（Base code），订货号GJV3074376R1（R1=Rev1，欧标端子） |
| 系列归属 | ABB AC 800F / Freelance DCS Local I/O（插F800机架或紧凑站） |
| 通道配置 | 16通道数字量输入（DI），独立或分组隔离（依手册） |
| 输入电压 | 24 V DC（标称，范围 18–30 V DC，兼容24V DC湿电压） |
| 输入电流 | 典型2 mA/通道 @24V DC（内部限流电阻约12 kΩ） |
| 信号类型 | 干接点（无源开关）或 24V DC有源（PNP/NPN可跳线，默认PNP源型） |
| 隔离方式 | 通道–背板光电隔离 1500 V AC / 1 min（IEC 61131-2要求） |
| 响应时间 | < 1 ms（软件可设滤波 0–20 ms防抖，默认3 ms） |
| 通信接口 | Freelance本地总线（插机架背板），或通过Profibus DP远程I/O（需IM模块） |
| 诊断功能 | 前面板16个绿LED（通道ON），1个红ERR，断线/短路检测（需外部供电回路） |
| 安装形式 | 插卡式模块插进07KR系列基座（07KR51等），基座接现场线，模块可热插拔 |
| 供电方式 | 背板供5 V DC逻辑电，现场侧24 V DC外部供（端子排进基座） |
| 工作温度 | 0°C至+60°C（标准柜内），宽温版–25°C至+70°C需核对标签 |
| 存储温度 | –40°C至+85°C（适合长周期冷备件库存） |
| 认证标准 | CE、UL 508、cUL、IEC 61131-2、RoHS，MTBF标称>15万小时（原厂Datasheet） |
| 物理尺寸 | 模块约55×100×120 mm（插卡），基座07KR51约同样深，总重≈0.25 kg |
产品介绍
从历史生命周期验证切入：07BR61R1是Freelance DCS里那种“用了二十年还在跑但原厂早不主推”的典型——AC 800F在2000年代装进无数水厂/食品厂/小型化工装置，这DI卡配07KR基座至今没彻底退出现场，因为Freelance架构允许老I/O直连新控制器（如AC 800F PM802→PM803→Freelance 2019），向后兼容做得还行。严格来说，它只在Freelance工程版本V9.0以上完全支持热插拔诊断上传到Control Builder F，老V6.x热拔会报“Module Removed”但控制不停，别指望它像Tricon SIL3那样硬表决。作为16通道24V DC DI，它前面板LED直给，维护工戴手套也能看哪路限位开关没到，比摸万用表快十秒——而在凌晨2点泵站故障，十秒=少淹半层地下室。
供应链角度看，GJV3074376R1已进入停产预警，ABB推Freelance新代I/O（07SK系列或S800 remote I/O混用），但国内老装置Freelance 800F还上千套跑着，DI卡是高频易损件（现场接线误碰220V交流进来烧通道光耦是常态）。某个项目里碰过：市政污水厂格栅机DI卡烧了，原厂交期8周，停曝气池等于排未处理水罚款日损六万，最后从邻县水厂借拆机件顶三天。对库存经理，这属于B类偏A的备件——单价不高但停机代价大、交期长到离谱，ABC分类里给它设安全库存SS=2件（一个站点通常4–8块，坏1块可挪相邻槽位临时并线），做Last-time-buy时顺带囤配套基座07KR51，因为模块热插拔但基座焊现场线不动，基座烧了更麻烦且交期同样拉胯。
应用场景与库存策略
痛点切入：污水厂/食品厂Freelance 800F控制格栅机、刮泥机、杀菌釜时，07BR61R1一旦通道光耦被220V窜入烧掉，中控丢16个DI点（比如液位开关+急停+门联锁），现场只能硬接线并临时短接，但原厂交期标8–12周（请以当地渠道为准），第三方翻新件通道隔离耐压常虚标，停机等件=环保罚款或产线停转。
典型场景与备货建议：
- 市政污水厂泵站Freelance 800F：格栅机液位开关/泵运行反馈全进07BR61R1，非它不可因为Freelance本地总线私有协议且老装置不想改I/O架，建议按ABC分类B+，安全库存SS=2件冷备件放防潮柜，每18个月上电测通道LED亮不亮防长期冷备静电损伤。
- 食品饮料杀菌釜批次线：高温高湿清洗区，DI卡前端接安全门微动+急停按钮，建议备件库存1件全新+1件拆机测试（成色B级轮换老化），停产物料做Last-time-buy囤3件（一个站8槽机架通常插4块DI，坏1块可挪槽但别赌排线长度够），资金占用<一次非计划停线罚款的1/10。
- 小型化工装置间歇反应釜：防爆区柜内0–60°C，07BR61R1读釜顶安全阀起跳限位，建议由ABB授权服务商做寄售库存（VMI），柜顶冷备件留1件测试好+防静电袋，配套基座07KR51也备1个（基座烧了现场线要重接，停机加两小时）。
- 偏远风电场箱变监控：物流窗口季冻，建议做kit：07BR61R1+基座07KR51+预切24V DC屏蔽线（长1.5m带端头压好），单独买模块没基座或现场压线钳不够时是维护噩梦，按ISA-95 BOM展开备成套不是单件。
真实案例：背景是晋中一个县级污水厂，Freelance 800F控制三台潜水泵，凌晨暴雨格栅机堵了，中控突然丢“DI Module 2 Fault”，复位无效，泵站只剩手动硬接线运行，再半小时集水井满溢排未处理水罚8万/天。翻厂里备件柜只有空基座07KR51没有07BR61R1，原厂太原仓无GJV3074376R1现货，上海ABB说Last-time-buy但交期10周走汽运。设备主管打我，我想起去年从关停的老啤酒厂拆过一套Freelance 800F，料号正好是07BR61R1 GJV3074376R1，翻出防潮柜里那块（静电袋标“2024-03上电DI 1–16 LED OK”），叫夜班电工戴腕带断电拔旧卡（基座上24V现场线不动），插新进槽拧螺钉，上电Run灯绿闪，中控DI点全回来，手动切自动启泵，集水井没溢。事后厂里批了：按B+类设Buffer stock=2全新密封+1拆机测试轮换，和邻县三个污水厂签互备协议共享Freelance老I/O，毕竟这料号交期长到够你排两次溢流。
