描述
产品详情

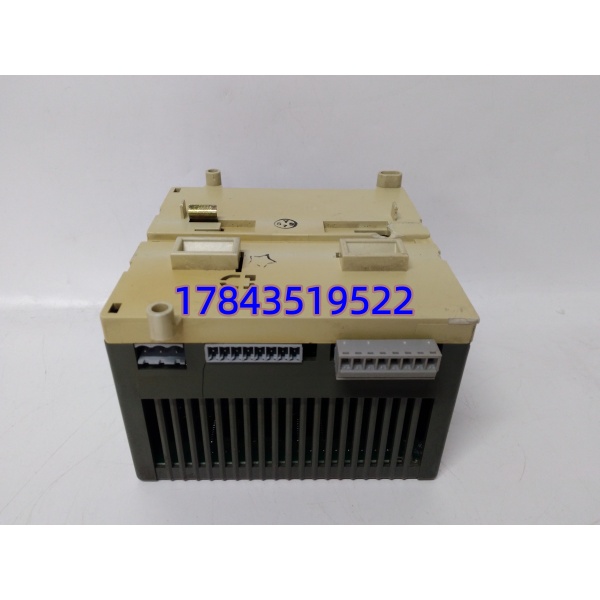

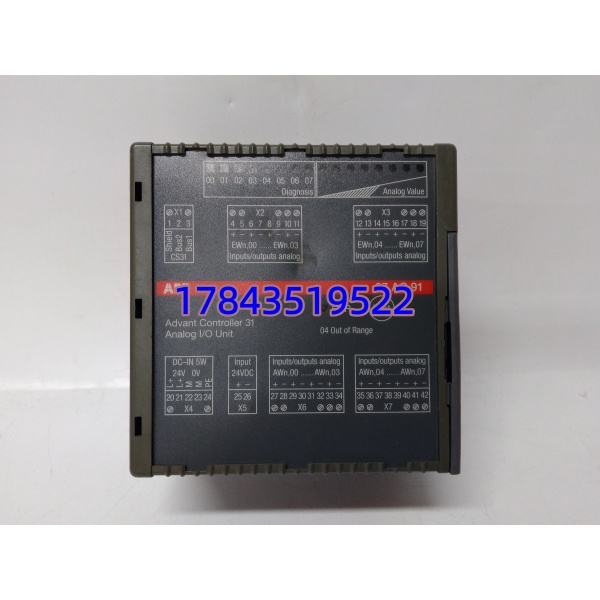

· 型号：07AC91（ABB Procontrol P Series Analog Output Module）

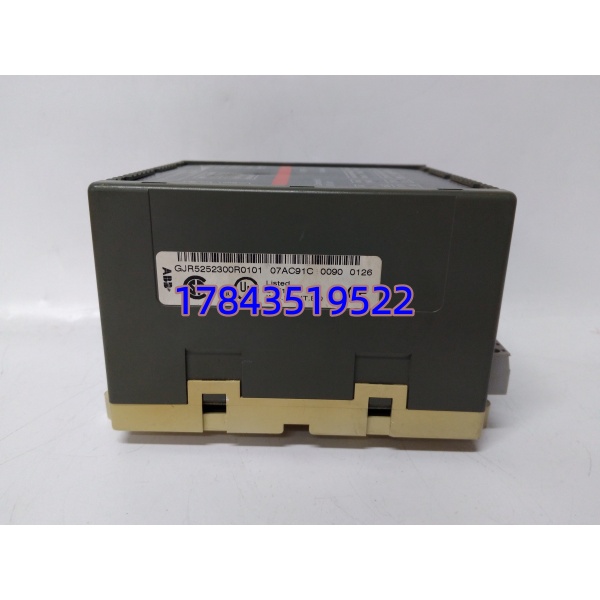

· 完整 Order Code：GJR5252300R0101（Bailey / ABB Procontrol P — 07 AC 91）
· 品牌：ABB（Procontrol P / Symphony Legacy Lines）
· 系列：ABB Procontrol P13 / P14 — 07AC91 AO Module
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | 07AC91 Analog Output Module (8-Channel, Universal Voltage/Current) |
| ABB Article | GJR5252300R0101（旧 Cat. 07AC91 — 部分区域写 07 AC 91 Kxx 后缀表 HW Rev） |
| 适用系统 | ABB Procontrol P13 / P14 DCS；经兼容机架可用于早期 Symphony Plus 保留 P 站（以 CBF/Composer 支持为准） |
| 输出通道 | 8 路独立，每通道软件可设：4–20mA / 0–20mA / 0–10V / ±10V（依版本支持范围） |
| 分辨率 | 12 bit（标准）或 14 bit（选件版 — 以铭牌标注） |
| 精度 | 典型 ±0.2% FS @25℃，温漂 <100ppm/℃ |
| 负载能力 | 电流模：max 500Ω（需外部 24V DC 供电回路或由端子块外供 Excitation——07AC91 典型需外接 AO 回路电源 24V DC 串入）; 电压模：min 2kΩ 负载 |
| 隔离 | 通道组 ↔ 逻辑侧 光耦隔离（500V AC 测试），通道间不隔离（共 COM 分组 — 每 4 ch 一 COM 或依 TB） |
| 状态指示 | 每通道 1× LED（亮=输出 >0 或 >4mA 依模式——部分版仅 RUN/ERR LED 无 per-ch LED，以实物为准），Module OK / Fault LED |
| 背板供电 | Procontrol P 机架背板 +5V (逻辑) + 外供 AO Excitation 24V DC 经 TB |
| 响应时间 | 典型 < 10 ms（settling to ±0.1% FS） |
| 热插拔 | ✅ 支持在线插拔（系统运行时更换——建议确认不影响关键阀位控制或已 MFC 暂冻结 AO 输出） |
| 端子块 | 通过机架后部 Procontrol TB 系列（如 TB 84xx AO 专用端子块）——需核对 P13 vs P14 机架配 TB P/N |
| 工作环境 | -25~+70℃｜存储 -40~+85℃｜湿度 5%~95% 非凝露 |
| 认证 | CE、cULus、符合 IEC 61131-2 / IEC 61000-6-2 |
| 机械 | Procontrol P 标准插卡 ≈ 305×120×25 mm｜重量 ≈ 0.9~1.1 kg |
产品介绍
（E 维护者视角切入——07AC91 在 Procontrol P 柜里专管”给现场阀定位器/二次表送 4–20mA 或 0–10V”。它不像 DI 卡只采集，AO 输出直接影响阀位——现场最怕调阀时 AO 通道漂移（老电解电容老化致零点偏移）或某通道恒饱和 20mA/0mA。卡本身故障率低但外接 AO 回路电源（通常 24V DC 串入端子块）掉电→全部 8 路 AO 归零/保持(last value 可组态)→阀可能全关或保位，这点调试时需留意。）
换件前在 CBF(Control Building Framework) 查原槽位 HW Rev——新件低版本可能报 Mismatch 需 Replace Hardware 更新序列号。Procontrol P 机架通常配冗余 PP322 控制器，单 AO 模块可热拔换不影响其它槽。库存建议：按 Procontrol P 机架数 N 每型 AO/AI/DI/DO 各备 1 块 NOS（或 N+1 池化若 >3 同版机架），属 B 类——AO 故障影响调节品质但通常不直跳机（除非 SIS 联动 DO 另模块）。
应用场景与库存策略
化工厂某比例调节阀突然全程开（AO 强制 20mA 饱和）——追查是 07AC91 Ch3 输出级运放供电退耦电容老化致轨对轨饱和。交叉把线移邻槽好 Ch 正常→确认模块坏。因 Procontrol P 支持在线换 AO 模块趁窗口拔旧插新 CBF 自动识别→ 5 分钟恢复。没备件只能临时改接线硬手操或短接旁路上位输出。
典型场景与备货建议：
- 火电/化工 Procontrol P14 控制站：AO 去汽温/汽压调节挡板执行器、化学加药计量泵变频器给定 → 按机架数 N 备 ≥1 块 07AC91 NOS（多机架同版池化 N+1）
- 老厂 Symphony Plus 保留 P 机架做远程 AO 扩展：经网关送上位 — 同样按保留 P 机架数备
- 改造拆移：老端子块 TB 氧化严重建议同步换新 TB（成本数十元）防接触电阻引 AO 漂移
- 定期校准：AO 模块建议 3–5 年用校准仪测每通道 4/12/20mA 或 0/5/10V 偏移——超差先查外接 24V 激磁源稳再疑模块
真实案例：西南某自备电厂 #1 炉 Procontrol P14 柜 — 运行 12 年后夜班值班员发现再热汽温旁路阀(调阀 AO Ch5) 指令 50% 但阀位指示漂至 82% 不回落。交叉把 AO 出线拆测——模块端 Ch5 恒输出 ≈21.5mA（饱和），移线至邻槽 Ch6 正常 → 确认 07AC91 Ch5 输出级老化。趁小修窗口断电拔旧(记槽位!)→ 插新 GJR5252300R0101 → 上电 CBF Reload I/O Config → RUN 绿灯亮 → 逐点测 AO 4/12/20mA 线性 OK。后按建议按 P14 机架数×1 块 AO 入 Buffer Stock。热工点检说——早该把 Procontrol P I/O 卡列入三年轮换备件清单。
