产品深度介绍

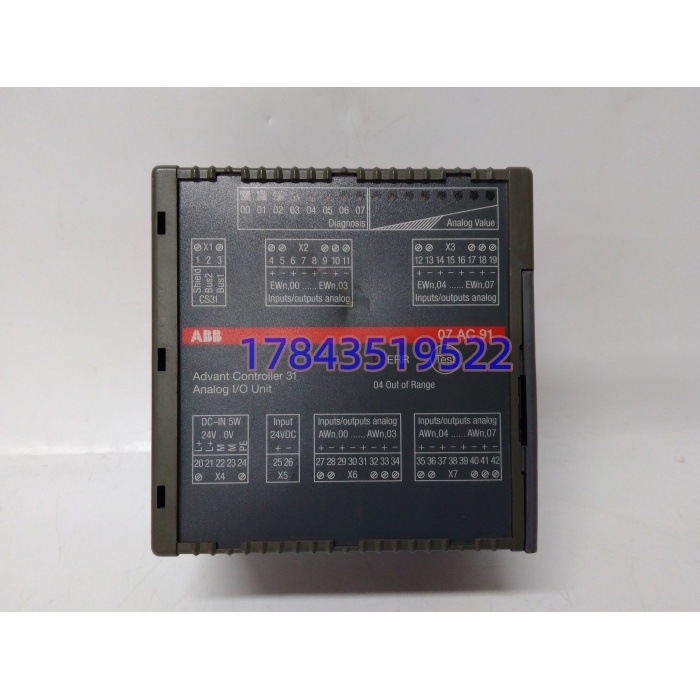

老 AC31 机柜里 07AC91 平时不吭声，真到反应釜温度点集体变灰、调节阀卡在 17.3mA 不动，采购电话半夜响起来——这就是它替补上场的意义。07AC91（GJR5252300R0101）是 ABB Advant Controller 31 时代定稿的 CS31 远程模拟 I/O，挂在系统总线末端，前面接现场变送器（4-20mA/0-10V），后面咬住 CS31 背板把 8 路 AI 和 8 路 AO 映射进 CPU 点表。12 位+符号分辨率对应 4-20mA 满量程步进约 0.004mA，阀位控制和釜温采集同一块板子搞定，不用分两张卡。
这块模块值钱在”模式可拨”。DIL 开关切到 12 位模式是 8AI+8AO，切到 8 位模式变 16 通道成对配输入输出（0-10V/0-20mA），老工程改点表不用换硬件。AC31 线 ABB 已推 AC500 替代（07AC91-AD2 适配器），但国内一堆 2000 年代上的石化辅机、水电辅控、造纸传动还在跑原装 07AC91，原厂渠道交期 12-24 周起，厦门/深圳现货商 1-3 工作日能发，全新原装和测试好拆机件价差 2 倍上下。提醒一句：07AC91 和 07AC91F 是同一物料不同标签（F 多为带测试钮后期版），但和 07AI91（纯输入）、07DC91（纯数字）不互通，采购别凭”AC91″三个字母闭眼下单。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|

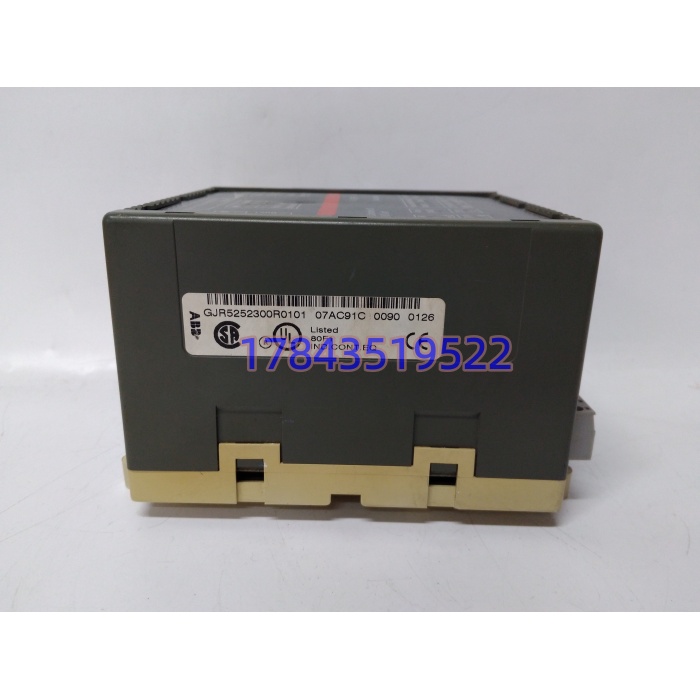

| 模块型号 | 07AC91 | 物料号 GJR5252300R0101 |
| 产品类型 | 模拟量输入/输出混合模块 | CS31 远程从站 |
| 通道配置（12位模式） | 8 AI + 8 AO，独立可配 | ±10V 或 0-20mA 每通道跳线/DIL |
| 通道配置（8位模式） | 16 通道成对配 I/O，0-10V/0-20mA | 2 模拟值装 1 字 |
| 分辨率 | 12 位 + 符号（12位模式） / 8 位（8位模式） | — |
| 输入类型 | ±10V、0-20mA、4-20mA | 电压输入阻抗 >100kΩ，电流约 330Ω |
| 输出类型 | ±10V（最大 ±20mA 源/汇）、0-20mA（负载 0-500Ω） | — |
| 精度 | 典型 0.5%，最大 1%（综合非线性+校准） | — |
| 供电 | 24V DC（通过 CS31 总线或外部端子），最大 0.2A / 5W | 不外接 220V |
| 通信 | CS31 系统总线（RS485 物理层，电气隔离） | 非 Modbus 原生口 |
| 隔离 | CS31 总线与模块内部电路隔离；通道间依 Rev 分组隔离 | — |
| 安装 | 35mm DIN 导轨（TH35）或螺钉固定 | 非 AC800M 机架槽 |
| 工作温度 | 0℃ ~ +55℃（运行），部分资料标 -20~+60℃ 依 Rev | 存储 -25~+75℃ |
| 防护等级 | IP20 | 机柜内 |
| 尺寸/重量 | 120×140×85 mm / 0.81 kg | — |
| 诊断 | 通道断线/超量程 LED，前面板测试钮（F 版） | — |
| 状态 | AC31 成熟后期，ABB 推 1SAP800000R0010 适配器替代 | 备件市场 New Surplus 为主 |
应用场景与行业案例
“这卡平时不报警，真坏了反应釜温度点全灰，操作员还以为是热电偶炸了。”老保运的狠话在 AC31 老系统圈不是玩笑。07AC91 干的活是隐形的：它不跳车、不出 SOE，只是把 4-20mA 和 ±10V 在 上来回搬，一旦 DAC 基准温漂或 AI 运放老化，釜温悄悄偏 0.8℃ 没人察觉，直到批次产品粘度不对才反查。
- 石化辅机程控：AC31 主机经 带 07AC91 采 8 路罐区温度（4-20mA 变送器）、出 8 路控制加料阀，机柜间 55℃ 满负荷跑十二年。
- 水电厂辅控：渗漏排水泵液位 0-10V 进 AI，AO 出 ±10V 给调速器模拟量手操， 链路总长 120m 不中继。
- 造纸传动张力：07AC91 的 8 位模式 16 通道配对，前 8 入张力辊负荷、后 8 出 ±10V 给伺服放大，8 位精度够粗调。
- 假设某夜你发现 Ovation/AC31 画面上 4 路温度同时溢上限但现场表头正常——会不会先怀疑 07AC91 的 AI 运放供电跌落？现场十有五六就是它。
- 食品饮料杀菌机：环境高湿+定期 CIP 碱洗，DIN 轨装 07AC91 本体宽温扛得住，端子排密封才是弱点。
真实微案例：2022 年山东某盐化工蒸发车间，夜班 2# 效体温度点（4-20mA）全跳 20.5mA 上限。到电控间拆 07AC91 闻得到轻微松香焦味，AI3 通道运放供电脚 24V 实测 22.1V 且纹波 800mV（背板电源模板老化）。库存一块泰国产全新 07AC91 GJR5252300R0101 换上，DIL 开关照旧件照片复刻（12位模式/8AI+8AO）， 地址拨码一致，通电 3 秒映射恢复。仪表班长说：”原厂等 18 周，厦门现货商次日到，贵了 30%，但蒸发效体超温跳车一次废半罐料够买五块。 老系统机柜留一块 07AC91 冷备，比等 ABB 交期实在。”
