产品深度介绍

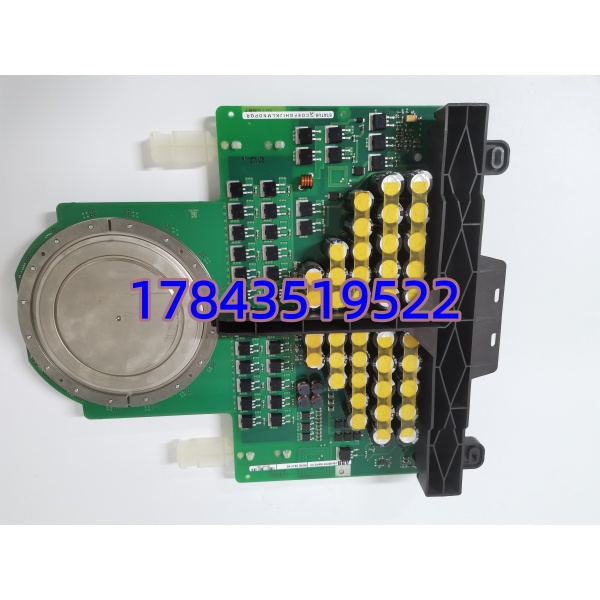

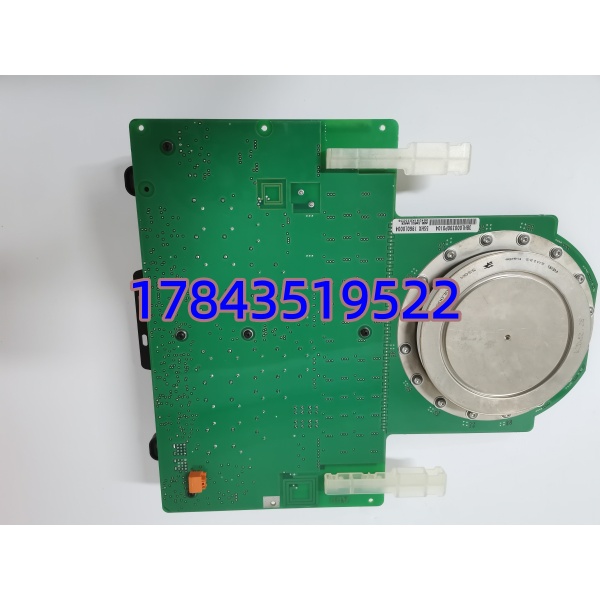

ACS6000功率柜里那块一坏就让整条轧钢线趴窝的玩意儿——就是这货，ABB 5SHX1960L0004。它本质上是一颗大功率IGCT，加上配套的3BHL000390P0104门极驱动板，共同组成变频器功率单元的”心脏”。说白了就是负责把几千伏的直流电斩成交流电，驱动那些上千千瓦的风机、轧机、压缩机。
采购这型号最怕什么？买了模块忘买驱动板，或者驱动板版本不对——IGCT本体和GDU门极驱动单元必须配对使用，离了谁都是一块废铁。3BHL000390P0104这个驱动板集成了有源米勒钳位和深度负压关断(-15V)，能在数千伏/微秒的dv/dt冲击下保证IGCT不被误导通，这个设计直接杜绝了炸模块的风险。现场实测数据表明，这套组合能让变频器整体效率跑到98%以上，对于24小时跑满的连续流程工业来说，省下的电费比模块本身贵多了。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 (IGCT模块) | 5SHX1960L0004 |
| 配套驱动板型号 | 3BHL000390P0104 |
| 制造商 | ABB（现日立能源） |
| 阻断电压 (VDRM) | 4500V–6500V（不同来源标注有差异） |
| 通态平均电流 | 1960A（正弦半波） |
| 关断电流能力 | ≥2500A（典型值） |
| 通态压降 | ≤2.3V @ 1960A |
| 开关频率 | 200–500Hz（取决于散热与工况） |
| 工作结温范围 | -40℃～+125℃ |
| 隔离耐压 | ≥15kV（模块对地） |
| 冷却方式 | 水冷（标配）/ 强迫风冷（可选） |
| 驱动电源要求 | ±15 VDC（由变频器内部辅助电源提供） |
| 驱动接口 | 光纤收发（电气隔离，抗干扰） |
| 重量 | 约2.5–2.6kg |
| 尺寸 | 约250×150×75mm |
| 适用变频器平台 | ACS1000、ACS2000、ACS6000（3.3kV等级） |
应用场景与行业案例
场景切入（倒叙法）
“这块板卡平时不起眼，真坏了全厂停摆。”某钢厂电气的老师傅指着ACS6000功率柜里那块5SHX1960L0004，眼神跟看祖宗似的。确实，这玩意儿一挂，主传动轧机立马歇菜，连带着加热炉、精轧、卷取全线瘫痪，一分钟损失够买两块新模块。
典型应用场景
- 大型市政污水处理厂的曝气风机：10kV/3MW风机全靠它变频调速，年节电30%靠的就是IGCT的精确斩波。风机突然跳闸？污水池溶解氧浓度直线下降，环保局电话能打爆你手机。
- 矿山主井提升机四象限运行：重载上提加再生制动能量回馈，这模块的过载能力和抗电网波动特性得过硬。见过电网闪络导致变频器直流母线短路的惨案吗？——换完GDU驱动板（3BHL000390P0104）才消停，这玩意儿的内置DESAT检测能在几微秒内把故障脉冲锁死。
- 石化裂解气压缩机：防爆区里粉尘、高温、高湿齐活，模块结温顶着125℃跑是家常便饭，普通IGBT早就热炸了。
- 水泥厂高温风机：窑头风机停机意味着整条回转窑被迫降温，再升温得花两天。这个模块的防护设计和光纤隔离通信，直接让远程主控和功率柜之间彻底切断地环路干扰，强弱电分离干净。
真实感微案例
去年年底，华北某化工厂的ACS6000变频器突然报”GDU通讯丢失”，功率柜里那块5SHX1960L0004连带着3BHL000390P0104驱动板一起挂了。现场电气主管急得嘴上起泡——厂里唯一一台备件去年被兄弟单位借走了没还。当天下午从我们仓库调货，顺丰特快次日早晨到货，拆开防静电袋时能闻到那股全新板卡特有的淡淡松香味，金手指锃亮没有半点氧化。上机前按规矩拍了旧模块的接线照片，把光纤插头对好，通电自检通过，轧机重新转起来的时候，中控室里一片欢呼。那老哥事后跟我说：交期差一天，当月绩效全完蛋。
