产品详情

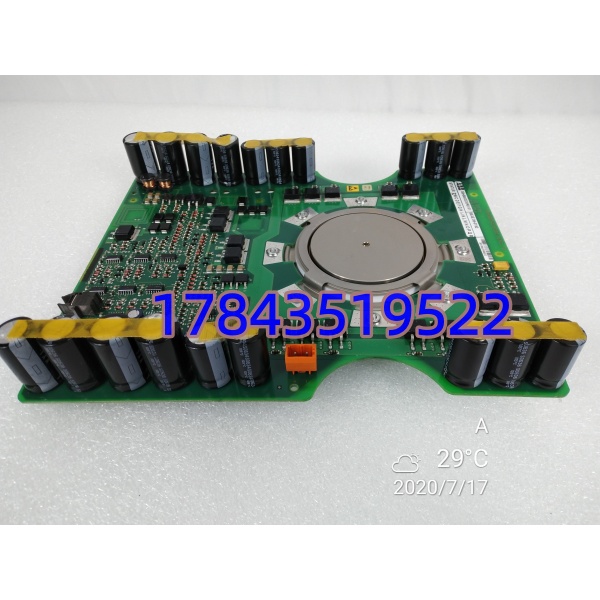

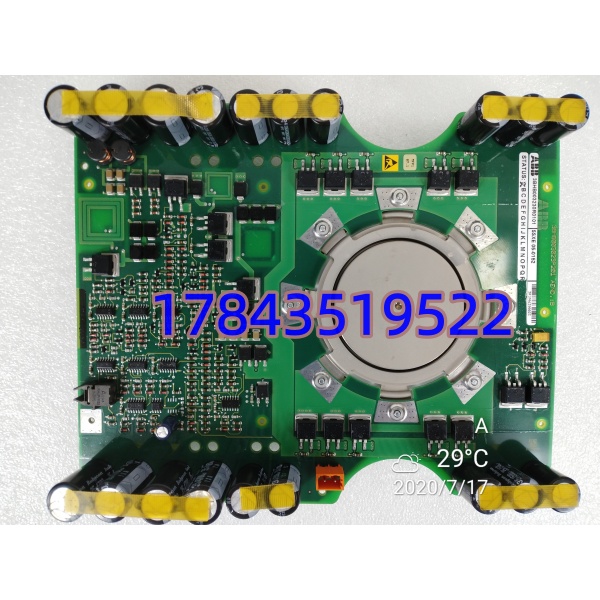

· 型号：3BHL000391P0101（ABB Spare Part — IGCT 关联驱动/接口板，适用于 ACS1000/ACS5000 中压变频）
· 品牌：ABB — Electrification Business Area, Medium Voltage Drives (Legacy ACS1000 / ACS5000 Product Line)
· 系列：ACS1000 / ACS2000 / ACS5000 — IGCT Gate Unit Electronics / Interface Board（配合 5SHY 系列 IGCT 功率半导体）
技术参数
| 参数项 | 规格值（典型，以 ABB ACS1000/5000 Spare Parts Manual & IGCT Gate Unit Doc 为准——具体功能以原装置 BOM 中描述为准） |
|---|---|
| ABB 物料号 | 3BHL000391P0101 |
| 产品描述（通用） | IGCT Gate Driver / Interface / Monitor Board for ACS1000 / ACS5000 MV Drive (to be used with specified 5SHY IGCT type) |
| 适用传动 | ACS1000 (2.3–7.2 kV 输出)、ACS2000、ACS5000 (3–7.2 kV 输出级) — 仅当原 BOM 列明此 3BHL… 号 |
| 配套 IGCT | 须匹配 5SHYxx 系列 IGCT (例 5SHY 35L4510 / 5SHY 40L4511 等) — 驱动电压/光纤定义因 IGCT Generation (3rd/4th gen) 而异，订前必须提供 IGCT 完整型号 |
| 功能 | 接收 RCU/DCU 调制指令 → 隔离放大驱动 IGCT 门极；监视门极状态/故障回传；部分版本含 Snubber 状态监测或 DC Link 预充电控制参与（依 BOM 具体分配） |
| 与上级控制接口 | 光纤链路（PWM 指令入 / Fault 状态出）或屏蔽双绞线依版本——光纤序列须与对端 RCU 配置一致（换板时记录原光纤插序！） |
| 门极电源 | 板上或外置隔离 DC/DC 供 ±15 V ~ ±20 V（typ）门极驱动能量，过流/欠压保护封锁 |
| LED 指示 | PWR（绿）、RDY（绿=门极就绪）、FAULT（红=IGCT 短路/过压/温度 trip）、Fiber Activity（黄闪）— 依具体 HW Rev |
| 安装方式 | 插于阀组控制箱 DIN 导轨或专用卡槽（依柜型），多块串联需保持光纤编号顺序 |
| 测试要求(原厂) | 每台 出厂经 IGCT 模拟负载及 HiPot 测试——现场无法独立全功能测，依赖上电自检与 DCU 通信状态 |
| 工作温度 | 0 … +55 ℃（阀控室/电子舱，强制风冷或柜内对流） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证（系统级） | 随 /5000 获 CE / UL / cUL / GOST R / KEMA |
| 生命周期状态 | Legacy / 部分 PM410 — 逐步被 ACS2000/ACS5000 新硬件取代，IGCT + 驱动板新件 NOS 偶有交期 8–20 周或需 LTB |
| 备注 | 不是 ACS800 AMC33 / 不是低压传动板 / 不是 S200 断路器附件——仅用于 ABB MV Drive w/ IGCT 技术，须与原装置 BOM + IGCT P/N 三方核对 |
产品介绍
矿山提升机主井皮带电控间碰过一回： 报 “IGCT Gate Fault” 红闪，复位不了——拆阀组控制箱发现其中一块驱动板光纤接收侧因柜顶冷却水管微渗凝露导致光口脏污逻辑电平抖动。(现场实测发现：中压阀控室最怕微凝露+粉尘，驱动板光纤端面需每 2 年酒精无尘棉签清洁一次，很多莫名其妙 Gate Fault 根源在这而不是板坏。) 3BHL000391P0101 这类 IGCT 关联驱动/接口板负责把 RCU 下发的 PWM 光脉冲放大成 IGCT 门极开通信号并反向监视 di/dt 与故障——IGCT 是压接式器件无逆导型，门极驱动一致性直接影响换相可靠性，整组板任一片失效传动锁死。
严格来说它——不同 IGCT gen (3rd gen vs 4th gen) 门极驱动电压/时序微调不同，混用可能炸 IGCT 或报持续 Gate Fault。自我纠正：少数早期 用晶闸管链(SCR)而非 IGCT——此板不用于晶闸管型 ACS500 六脉波，买前确认原机是 IGCT 技术的 /5000。ABB 对该系列部分备件发 EOL，新件交期 8–20 周或仅 NOS/原厂返修件——中压停机损失巨大（矿井/风洞/大型水泵），建议按 LTB 每相阀组多备 1 块或按在线装置数×至少 1 件冷备，并保留 IGCT 型号标签复印件供核验。
替换与升级建议
✅ 直接替换（同 P/N 及 IGCT 代次匹配）
- 3BHL000391P0101 同号同 HW Rev 互替——拆旧装新，严格记录并复原光纤插序（通常编号 1–N 对应各 IGCT 相位置），上电 DCU 做 Gate Test / Fiber Check 无 Fault 即 OK。参数无用户组态（驱动参数固化），但需 DCU 固件认可板 ID（通常自动）。
- 同传动多相阀组中单块故障——可单换，建议全组同批次板 HW Rev 一致（混 Rev 罕见问题但 ABB 建议统一）。
⚠️ 需 ABB 书面确认（PCN 替代）
- ABB 发布新 3BHL… 替代旧号（常见 IGCT 驱动板跨代 PCN）——如原号 EOL 且 PCN 明示 “direct replacement for 3BHL000391P0101 with compatibility to IGCT type 5SHYxxxx” 则可订新号，但仍须核对 IGCT P/N + DCU FW ≥ 指定版本。未经确认不盲目升号。
❌ 硬件不兼容
- ACS800 AMC33 / 低压传动控制板 / 晶闸管触发板(如 6RA70 脉冲板) / 异品牌中压 VFD 驱动板——物理安装、光纤定义、门极电平完全不同，不可替。保留 / IGCT 架构或评估整驱升 ACS2000 新代（成本高一般不推荐仅因驱动板缺货）。
