描述
产品详情

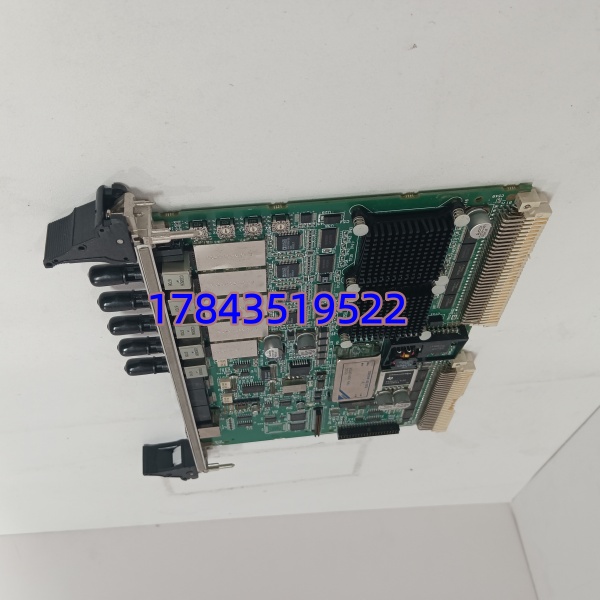

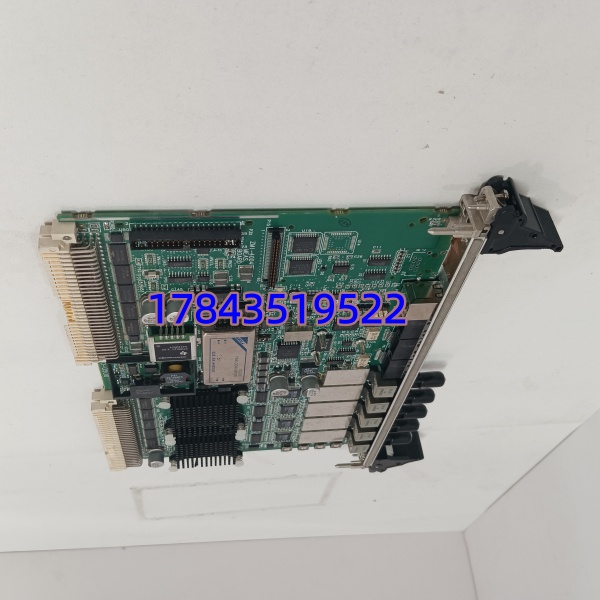

· 型号：ZMI-4004（Zygo ZMI-4000 系列环境补偿/接口模块，完整部件号依配置单可能为 ZMI-4004-x 后缀）
· 品牌：ZYGO（Zygo Corporation，AMETEK 旗下）
· 系列：ZMI-4000 Laser Interferometer System — Environmental Compensation Interface Module
规格参数
| 参数项 | 规格值 |
|---|---|
| Zygo 型号 | ZMI-4004（ZMI-4000 系列接口/环境补偿模块，具体后缀依 BOM——如 ZMI-4004-01 等） |
| 系统归属 | Zygo ZMI-4000 / ZMI-2000 激光干涉仪位移测量系统（部分兼容 ZPS 平台需确认 FW） |
| 产品定位 | 环境参数采集接口 — 连接 Edlen 公式所需空气温度/压力/湿度传感器或 Zygo 内置折射率传感器，输出修正因子给干涉仪主机做 n 补偿 |
| 传感器接口 | 典型 1～2 路 RTD Pt100/Pt1000（3-wire 温度）、0-10V/4-20mA 压力变送器输入、相对湿度探头输入（依具体 HW Rev） |
| 与主机通讯 | 通过 ZMI 背板 ribbon / 专用 Zygo 总线或 RS-232/USB（依版本），受控 by MetroPro / ZX 软件配置 |
| 补偿算法 | 内置 Edlen Equation 修正（n = f(λ,T,P,H,CO₂)），用户可在软件选”Vacuum/ Air / User Defined”模式 |
| 供电 | +12 VDC / +24 VDC（取自主机或外接 Zygo 电源模块，依配置），功耗 <5 W |
| 指示 | PWR LED、LINK/SENSOR ACK LED（绿/黄/红 状态编码） |
| 安装方式 | 19″ 机架内或 ZMI 扩展机箱插槽（依机箱型号 ZMI-4100 等），非 DIN 轨装——实验室精密仪器级 |
| 工作温度 | 0 ～ +40℃（实验室受控环境，非工业现场级 -20℃ 起） |
| 存储温度 | -20 ～ +70℃ |
| 相对湿度 | 10%～80% RH（无冷凝，推荐 <60% 运行） |
| 认证 | CE（Zygo 仪器级），符合 IEC 61010-1 实验室设备安全 |
| 配套件提示 | 需配 Zygo 原厂或指定环境传感器缆线（P/N 如 8030-xxx 系列）；单独换模块须确认主机 MetroPro 版本支持该 HW Rev |
| 物理（参考） | 模块板卡或 1U 半宽面板式（依 ZMI-4004 具体机械形态），重量 <0.8 kg |
产品介绍
（E—维护者视角切入）现场（严格说是计量室）实测发现 ZMI-4004 这类环境补偿接口一旦接触不良或传感通道漂，Zygo 干涉仪报”Refractive Index Warning”——位移测量值偏离真值超出允差但不触发硬故障，最容易被当成工件本身形变差而反复返测。 就是 ZMI 系统接温度/压力/湿度探头的”翻译器”，把环境参数换算成空气折射率修正量送回主机，没有它（或参数冻结在未补偿态）长行程纳米测量会差出数十 nm/m，在光刻透镜、平面干涉检测里直接判超差。
严格来说不同 HW Rev 可能要求 MetroPro 最低版本（早期 v8.x vs 新 v12.x 兼容性不同）——换板前确认主机软件版本，不确定时拍模块条形码(S/N)给 Zygo 服务核对。按 ABC 分类属 A 类（计量室核心设备备件），Zygo 原厂交期常 6～12 周且二手存量极少。建议按”每套 ZMI 干涉仪主机 × 1 件”留 Buffer Stock 放计量室专用备件柜（防震防潮）；若收到 AMETEK PCN 暗示 Legacy 立即 Last-time-buy，一台光刻透镜重检的人工差旅远超模块成本。
应用场景与库存策略
光学车间/计量室用 Zygo ZMI 做平面/球面面形(PV RMS)及长距离位移标定——环境补偿模块故障不中断激光出光但让纳米测量失准，ISO 17025实验室可能因此开”测量不确定度超认可范围”不符合项，需停用整改。
- 光学计量室 — ZMI-4000 主机配环境腔温度/压力/湿度补偿：非它不可因 Edlen 修正与主机固件绑定，第三方温压传感器不经 接口无法参与实时 n 修正。建议每台 ZMI 主机配 1 件版本匹配冷备，贴 MetroPro 兼容版本范围标签（如”Comp w/ MP v9.xx–v12.xx”）。
- 半导体前道/掩模检测 — 纳米位移基准传递系统环境修正：实验室恒温恒湿但仍需实时 n 补偿，接口模块 RJ/DB 口易受插拔磨损。建议与 Zygo 授权代理商签 VMI 或至少现场存 1 件，年度计量溯源时做 Sensor Readback 校验。
- 老系统升级(MetroPro 版本跳跃) — 兼容性核查：严格来说新版 可能不向后兼容极老 ZMI-2000 早期固件——升级前导出当前环境配置参数(CSV)并联系 Zygo App Eng 确认 HW/FW Matrix，只核对型号不够。
- 服役 >8 年 / Zygo 对 ZMI 经典外设限产：建议按”在用主机数 × 1″启动适度战略囤货，原防静电包装存放恒湿柜（RH 40-50%），避免光学/精密电子受潮，每两年上电自检（连传感器模拟输入读值核对）。
真实案例：南方某光学元件计量室 ZMI-4000 配 接 Edlen 修正，某次搬移设备后环境温度通道报 Open Wire——查为接口模块 DB15 插座应力开裂致偶尔断针。当时无备件，Zygo 美国调货 7 工作日，期间平面干涉检测被迫改用 Vacuum 模式并手工查表修正 n（增加人为录入误差风险），ISO 17025 监督审核要求提供那周数据不确定度说明追加佐证。事后将 升 A 类强制备件，每台 ZMI 主机配 1 件冷备并完成 MetroPro 兼容性验证，规定每次环境传感器拆接线做引脚目视检查。
