描述
产品详情

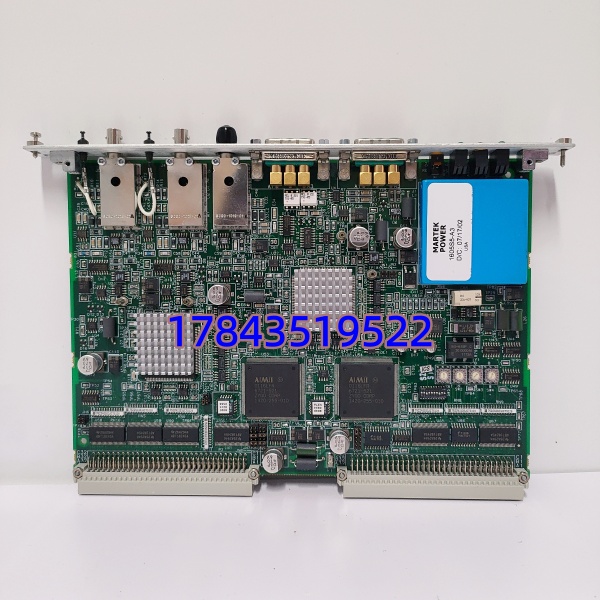

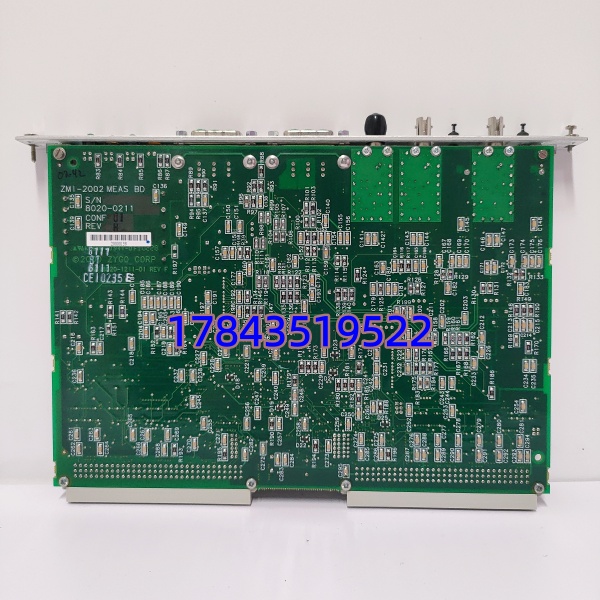

· 型号：ZMI-2002（Zygo Metrology Interface – 2002 Type）
· 品牌：Zygo Corporation（USA，现 AMETEK 子公司）
· 系列：ZMI™ Series — Interferometer Laser Reference & Interface Unit（Part No. 8020-0211）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | ZMI-2002（ZMI-2002 Interface/Control Unit） |
| Zygo 部件号 | 8020-0211（亦见 Rev A/B/C 后缀，功能兼容） |
| 适用系统 | Zygo GPI™ / GPI-XP / VeriFire™ / DynaFiz™ 干涉仪（需 ZMI laser head 或内置 laser source） |
| 模块类型 | Interferometer Control & Laser Reference Interface — 含稳频伺服环路、信号调理、数字 I/O |
| 激光参考波长 | 632.8 nm（HeNe 稳频，典型精度 ±0.1 ppm 随温漂，需年度校准） |
| 激光头接口 | 专用多针圆形连接器（配 ZMI-2001 HeNe laser head 或内置腔），含 HV 启动 / 光电流反馈 / Piezo 伺服 |
| 数字接口（主机侧） | 早期：并行 ISA/PCI 卡 + 电缆；后期：RS-232 + 可选 USB/Ethernet Upgrade Kit（依固件 Rev） |
| 模拟 I/O | 外触发 BNC（Trig In/Out）、Fringe Signal Monitor BNC、Lock Indicator LED |
| 前面板控件 | Power On/Off、Servo Enable、Fine Tune 电位器（λ/4 相位微调）、Cal 按钮 |
| 状态指示 | PWR LED / Lock LED（绿=激光 locked to reference cell）/ Error LED |
| 供电 | 100–120 V AC / 220–240 V AC 可切换，50/60 Hz，典型功耗 ≤ 30 W |
| 工作温度 | +10℃ ～ +40℃（实验室环境），存储 -20℃ ～ +70℃ |
| 相对湿度 | ≤ 80% RH（非凝露） |
| 物理 | 通常 1U 半机架台式机箱（≈ 89H × 215W × 280D mm）或插框式（依 OEM 版），附带提手 |
| 认证 | CE / FCC Class A / RoHS（后期 Rev） |
| 配套软件 | Zygo MetroPro / GPI Analysis Software（需匹配版本，8020-0211 通常兼容 MetroPro 8.x–9.x） |
| 生命周期 | EOL（ZMI-2002 已停产，Zygo 现推 ZPS / ZMI-e 系列 USB 型），原厂新件无供应，靠 NOS / 认证翻新 |
| 附件（典型另配） | ZMI-2001 Laser Head、Interface Cable（Zygo P/N 专用）、Calibration Cell、MetroPro Dongle |
产品介绍
光学实验室 GPI 干涉仪突然报”Laser Unlocked”——先别判模块坏，某个项目里是 ZMI-2002 伺服电位器被碰偏致失锁，轻轻旋回 Lock LED 刚亮位置就恢复。ZMI-2002 是 Zygo 经典干涉仪系统的”大脑接口”：一边接管 HeNe 稳频激光头的压电伺服把波长锚定在碘吸收线上，另一边把干涉条纹信号调理后送主机 MetroPro 解算面形。前面板有手动微调让操作者把参考臂调到 quadrature（λ/4 光程差）获最佳条纹对比——这是现场调光路时最常用功能。
采购端注意：Zygo 8020-0211 是内部 Part No.，原厂已 EOL 力推 ZMI-e USB 型或 ZPS 集成激光新平台，老系统延寿靠 NOS（未开封库存）或拆机认证测试 FRU——发货前做上电自检 + 激光 lock 捕获测试 + 外触发 BNC 时序测试，附报告。严格来说 需配对应世代激光头（ZMI-2001 或内置），若您现系统用 ZMI-1000 老 ISA 卡版本接口物理不同不可混（虽同系列名）；换模块时建议把旧 MetroPro 工程备份，新硬件通常即插识别但极老版本软件要确认兼容性。
替换与升级建议
✅ 直接替换
- 8020-0211 ← 8020-0211 不同 Rev（A/B/C 全兼容），物理接口、激光头插座、主机电缆一致，直接插拔替换后执行 Cal 流程即可，建议原激光头同留不换
- ← ZMI-2001+独立 interface（老系统拆分式）→ 若您原系统是分体 ZMI-2001 laser + 早期 interface box 物理不同，但 是集成版，通常可替整个分体组合（需确认主机 cable P/N 匹配，必要时换 interface 缆）
⚠️ 需确认软件/电缆（升级路径）
- ZMI-e / ZPS 新系列 USB 接口 → 替 ：物理安装不同、需新 interface cable + MetroPro v10+ 软件授权迁移，非 drop-in 替换，属系统升级需 Zygo 服务支持
- 若您现用 GPI-XP 早期 ISA 卡 + ：确保 PC 内仍留对应 ISA/PCI 采集卡及驱动；现代无 ISA 槽 PC 需加 Zygo USB Retrofit Kit（另购）
❌ 硬件不兼容
- Zygo ZMI-3000 系列（不同代总线/激光波长）、非 Zygo 品牌激光干涉ometer 接口——完全不通
- ASML 4022.455 激光模块（前问询过）——虽同属光刻/光学 BOM 但功能无关，不可互替
无其他品牌平替。必须凭完整旧模块铭牌（含 S/N 及 laser head model No.）采购。
常见问题解答 (FAQ)
能——同 PN 8020-0211 不同批次直接替换。建议换完做 Laser Lock 捕获（前面板 Servo Enable → Lock LED 绿亮），用 Cal 按钮做 λ/4 微调获最佳 fringe contrast，MetroPro 通常自动识别不需重装驱动。
带激光头吗？含 MetroPro 软件吗？
标准报价含 接口机箱本体，不含 ZMI-2001 激光头、interface 电缆及软件 dongle——旧系统拆下激光头/电缆/加密狗可继续用。缺专用 Zygo 互连缆请另询（需确认真口圆形针数 12/18pin）。
是全新的还是测过的？质保怎么说？
原厂 EOL，流通为 NOS 未开封库存或拆机认证测试 FRU。发货做上电 + 伺服锁定捕获 + 外触发 BNC 测试，附检测报告，店铺质保 12 个月（非 Zygo/AMETEK 原厂保）。
