描述
产品详情

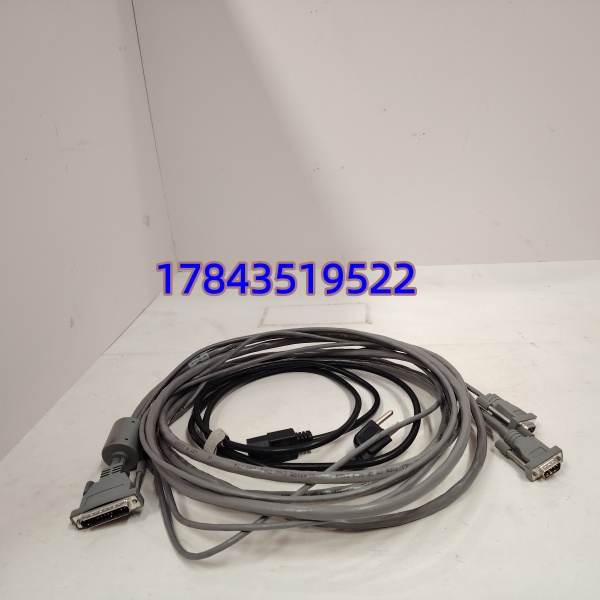

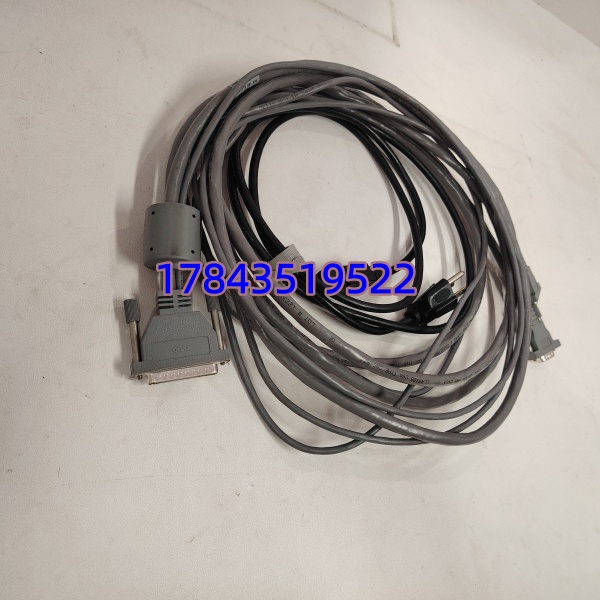

· 型号：CS1115-801-346
· 品牌：ZYGO
· 系列：ZMI Laser Interferometer Accessories
规格参数
- 线缆类型：激光头电源与信号复合线缆（Power & Signal Harness）
- 标准长度：约 4 米（常见规格，具体以实物标签为准）
- 接口类型：一端为激光头专用接口，另一端通常为 9 针/25 针 D-Sub 组合（用于连接电源及 RS-232 通信）
- 屏蔽结构：铝箔 + 镀锡铜编织网双层屏蔽，抑制高频噪声
- 线规材质：电源线芯较粗（约 18 AWG）以降低压降，信号线芯较细（约 24 AWG）以保证柔韧性
- 工作温度：0 ~ 40 ℃（典型洁净室/实验室环境）
- 弯曲半径：静态布线建议 ≥ 10 倍线径，严禁死折
- 阻燃等级：符合 UL94 V-0 或同等工业标准（依具体批次）
- 认证标准：RoHS / CE（系统级）
- 适用系统：ZYGO ZMI-2401 / ZMI-2402 VME 背板系统
- 阻抗特性：针对微弱光电信号优化阻抗，减少反射损耗
- 机械寿命：设计用于固定布线，非拖链频繁弯折场景
产品介绍
这根线是 ZYGO 激光干涉仪系统的”大动脉”，一头连着激光头，另一头插在 ZMI-2401/2402 等 VME 背板或控制器上。它不仅要给激光头供电，还要传输极其敏感的模拟反馈信号和 RS-232 数据。
很多工程师觉得它只是根普通多芯线，想用 DIY 线替代，但这往往是噩梦的开始。原厂线在阻抗匹配和屏蔽层处理上做了专门设计，能有效隔离外部电磁干扰。一旦屏蔽失效或阻抗不匹配，轻则测量数据跳动、相位误差大，重则直接导致激光头无法点亮或通信中断。
应用场景与行业案例
- 半导体晶圆检测：连接光刻机或检测设备中的激光干涉仪，4 米长度刚好覆盖机架到测量头的距离，双层屏蔽能扛住变频器干扰。
- 精密光学加工：用于抛光机床的面形检测，微弱的干涉条纹信号对噪声极敏感，必须用原厂线保证信噪比。
- 航空航天计量：大型构件检测系统中，作为激光头到控制柜的主干连接线，长期运行稳定性要求极高。
- 科研院所实验室：搭建非标光学平台时，直接沿用原厂线能省去大量排查噪声的时间。
真实案例：某晶圆厂产线的一台量测设备突发测量值漂移，良率报警。夜班工程师以为是激光头老化，准备申请昂贵备件。第二天白班过来，顺着线槽一查，发现有人整理线路时把这根 CS1115-801-346 折弯角度压到了极限，且屏蔽层接地端松动。换上备件库里的同型号新线，重新做好应力释放，系统立马恢复正常。这告诉我们，精密仪器的线束真的不能随便折腾。
常见问题解答 (FAQ)
Q1：这根线坏了能用普通电缆自己焊一根吗？
A：强烈不建议。虽然物理上能导通，但阻抗不匹配会导致信号反射，屏蔽层处理不好会引入工频干扰。DIY 线往往撑不了几天就会出现间歇性故障，得不偿失。
Q2：更换这根线需要重新校准激光头吗？
A：通常不需要。它只是物理传输介质，不涉及参数存储。但换完后建议运行一下系统自带的自检程序（Self-Test），确认光强和通信状态正常再投入生产。
Q3：线长不够能自己接长吗？
A：绝对不行。增加接头会引入接触电阻和噪声耦合点，严重破坏信号完整性。如果距离不够，请直接订购更长规格的原装线。
Q4：怎么判断线缆是不是坏了？
A：如果设备报错”Head Comm Loss”或测量值无规律大幅跳变，且排除了软件和激光头故障，大概率是这根线的问题。重点检查接头处是否有断针、线身是否有破损。
