描述

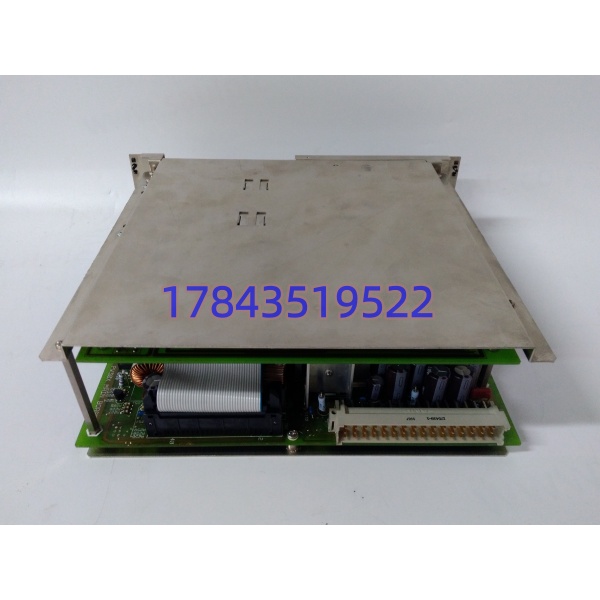

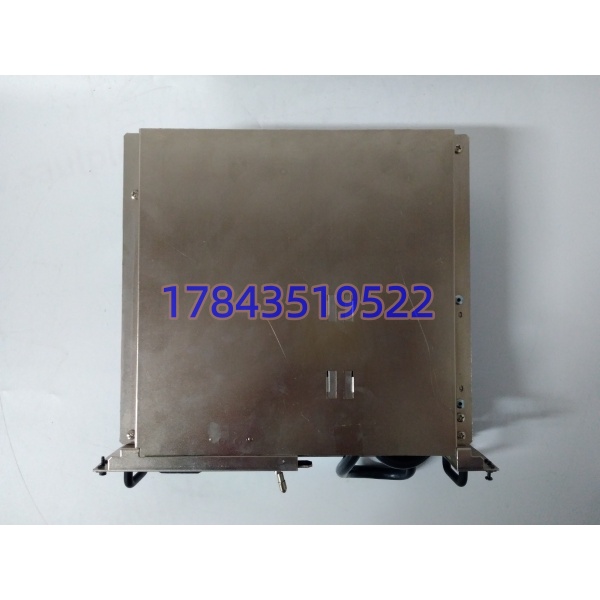

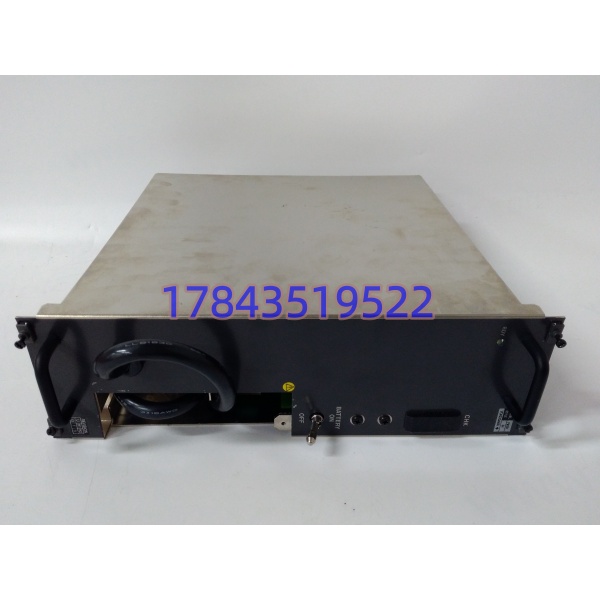

产品详情
· 型号：PW301
· 品牌：YOKOGAWA
· 系列：CENTUM CS 3000 / CENTUM VP 电源模块
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | CENTUM CS 3000/VP 的 FCS 或 I/O 节点主电源，插机架左侧 PSU 专用槽（单槽宽） |
| 适配机架 | AFV10D/AFV30D（FCS 控制器）、ANB10D/ANB11D（I/O 节点）、ARS10 等扩展柜 |
| 输入 | 100-240V AC 单相 50/60Hz 自动适应（渠道标 85-264V AC 亦可），无 24V DC 输入版（混标错误） |
| 输出（多路） | +5V DC @ 8A（逻辑/背板通信，主负载）；+15V DC @ 0.3A、-15V DC @ 0.3A（AI/AO 模拟参考）；部分节点经二次变换出 24V 场侧辅助（渠道简写”24V 6A”是把节点总供折算，非单 PW301 直出 24V/6A） |
| 总功率 | 约 40-60W 级（5V×8A=40W 为主），非 250W/300W 通用电源 |
| 效率 | 88-92% @ 满载，自然对流无风扇 |
| 冗余 | 双 PW301 插同机架两 PSU 槽并联，二极管隔离自动均流，单故障 <5ms 切换，支持带电热插拔 |
| 保护 | 输入 OV/UV、输出 OC/短路/OTP，ALM LED + 干接点报警 |
| 隔离 | 输入-输出 3000V AC，输出各路间磁隔离 |
| 指示 | 前面板 PWR（绿）/ ALM（红）LED |
| 供电对象 | 控制器 CPU 卡、通信卡、全部 I/O 模块逻辑侧、模拟前端参考源；现场 24V 变送器供电通常由单独 PS605/外部电源承担，不混 |
| 安装 | CENTUM 机架 PSU 槽直插+面板螺丝锁，非 35mm DIN 导轨 |
| 尺寸重量 | 约 130×60×200 mm（H×W×D，各渠道标法不一），0.8-1.0 kg |
| 工作温度 | 0-55℃（控制室档），存储 -20-+85℃ |
| 环境 | 5-95%RH 非凝露，IP20 柜内，无风扇自然冷 |
| 认证 | CE/UL/cUL/CSA/IEC 61131-2 |
| 同系件 | PW302（同代变体）、PW401（CENTUM VP 新节点电源）、PS605（现场 24V 变送器电源，别混） |
| 生命周期 | CENTUM CS 3000 归 Legacy，PW301 原厂停订多年；CENTUM VP 新节点用 PW401 等替代，老线续命靠同型拆机/库存 |
| 常见误标 | “24V 6A DIN 电源””Brainboxes PW-301 48V 2A””300W 19 寸机架电源””ACS 传动电源”均错；PW301 是 CENTUM 多路背板 PSU，不插 DIN 不单出 24V |
产品介绍
PW301 是横河 CENTUM 柜里”把市电变成背板能吃的直流”的那块电源——它最容易被外行理解成”24V 开关电源”，但其实核心是 +5V@8A 养逻辑层（CPU 卡、通信卡、I/O 逻辑），顺手出 ±15V 给模拟量模块当参考源，现场仪表的 24V 回路供电是另一颗 PS605 或外部电源的事，不归 管。双 插同机架两 PSU 槽，二极管并联均流，坏一块另一块扛全载，CENTUM 不报系统故障只亮 ALM 提示换件。和 PW401 的区别是代次： 服务 CS 3000 及早期 VP 节点，PW401 服务后期 VP 新节点，物理槽位和背板针脚不通用。
坦白讲， 采购最坑的是“24V 6A”这个简化标签。渠道网页（包括上面检索到的几篇）为了 SEO 把 写成”24V DC 6A 输出 144W”，其实是把节点总 24V 辅助功耗摊到 头上，原厂手册里 直出是 5V/8A+15V/0.3A×2，24V 是经板载 DC-DC 二次出的小电流辅助，不是主输出。 我在化工厂备件库见过单写” 24V 6A 电源”采购去替 PS605，结果插 ANB10 节点 PSU 槽发现 24V 带不动 30 个两线制变送器，半夜 I/O 节点重启。买件必须写全”Yokogawa CENTUM CS3000/VP 机架电源”，别光写 。
应用场景与行业案例
退化表现：+5V 输出纹波变大（电解电容老化）→ 背板通信偶发 CRC 错、I/O 模块周期性重初始化；双机冗余里一台 ALM 常亮但另一台扛载（均流电阻变质）；±15V 漂移 → AI 模块零点慢漂 0.1% 不报故障；最隐蔽的是”热插拔几次后 PSU 槽背板插座簧片疲劳”，插紧了 OK 拔一次再插接触电阻大，电压在负载端掉 0.3V 临界。
- 炼化 DCS 控制站：AFV30D 机架插双 ，养 FCS 控制器+通信+全架 I/O 逻辑，双电网进两路 UPS 仪表电，单 故障不停机。
- 电厂锅炉 BMS 辅助：CENTUM CS 3000 辅助节点 ANB10D 用单 （非冗余小节点），养火焰检测、阀门反馈 I/O。
- LNG 接收站 ESD 辅助站：CENTUM VP 节点双 冗余，和 Tricon ESD 并列，DCS 侧电源故障不影响 SIS。
- 老 CS 3000 升 VP 过渡：原 在 VP 早期节点（如 A2 总线 ANB10）可沿用，升到 PW401 节点才整体换电源。
- 制药发酵 CENTUM 控制：AI 多（pH/DO/温度）， 的 ±15V 参考源精度直接影响 4-20mA 采集零点，换件后必须做 AI 通道零漂复核。
真实案例：2021 年沿江某 PTA 装置，CENTUM CS 3000 的 ANB11 I/O 节点（双 冗余）里 A 侧 前面板 ALM 红亮，B 侧扛载运行。电气拆 A 侧模块回修，发现内部 5V 主变换电解电容（400V 侧）顶部微鼓，5V 输出纹波从 30mVpp 涨到 120mVpp，背板 I/O 卡偶发”node reset”但 B 侧在线兜底没暴露。库存调一颗同 拆机件，上测试台带假负载烤 24 小时：5V/8A 纹波 <40mVpp、±15V 精度 ±1%、双机并联均流差 <5%，带电（先确认 B 侧健康、置 A 侧维护、拔旧插新、解维护）换上，ALM 灭。仪表主任原话：” 不死透，坏起来就是 ALM 亮+纹波偷偷变大，I/O 卡重置查了一周查到电源，不是卡坏。”
