描述
产品详情

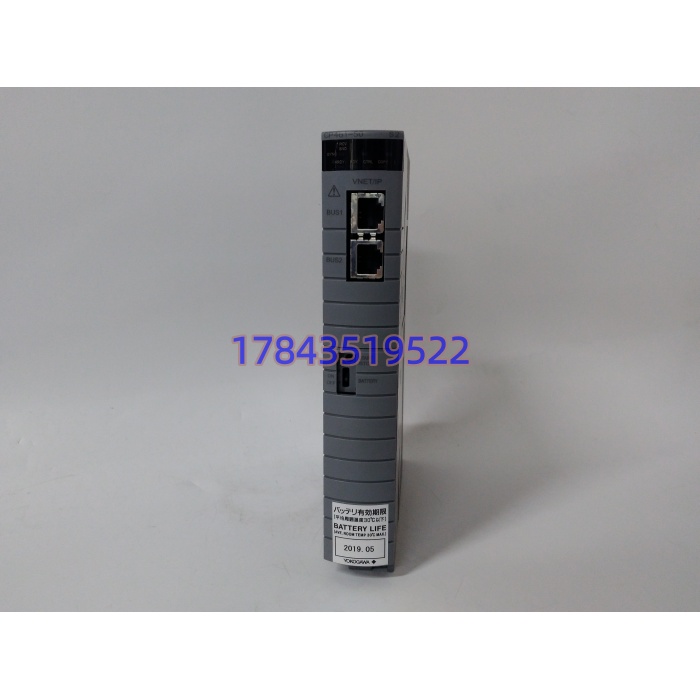

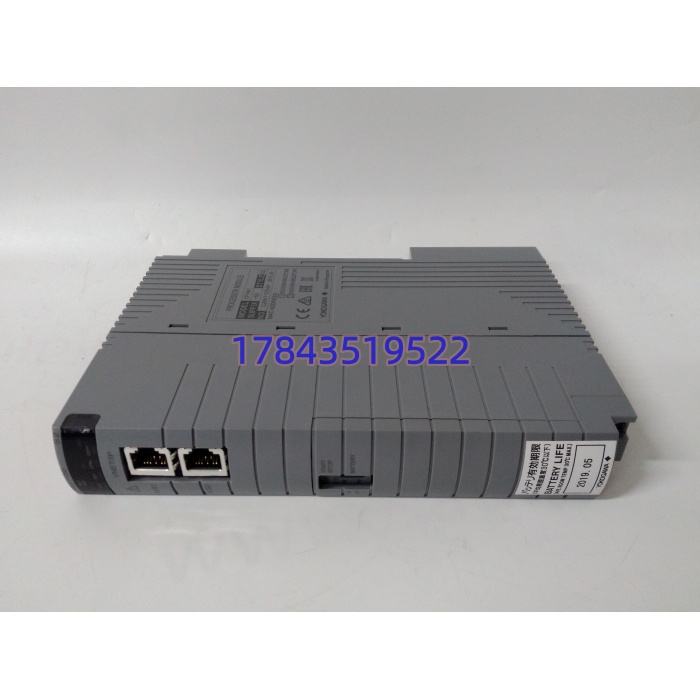

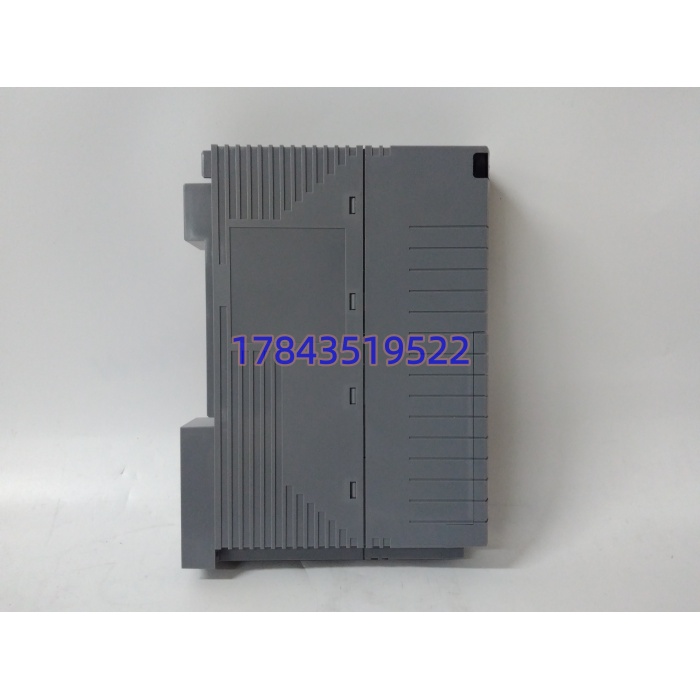

· 型号：CP461-50
· 品牌：Yokogawa（横河电机）
· 系列：CENTUM VP（R6.x/R7.x 兼容），AFV300 / AFV400 FCU
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | FCU 处理器模块（Processor Module） |
| 适用系统 | CENTUM VP / CENTUM CS 3000（兼容模式）/ AFV300·AFV400 |
| 替代关系 | 直接替代 CP461-10（背板兼容，请以原厂硬件兼容矩阵为准） |
| 后缀含义 | -5 标准型无防爆；-0 基本型；-E 防爆型；-1 G3 防腐选项 |
| 处理器 | PowerPC / 多核 RISC（具体主频随硬件代次，原厂手册未统一公开） |
| 内存扩展 | 外接 AMM22（64 MB）/ AMM32（128 MB）程序内存卡 |
| 控制容量 | 最大约 1,000 FB 或 500–1,000 PID 回路（视组态与内存卡） |
| I/O 挂载 | 本地最多 8 个 I/O 模块（非标准组件上限以机箱为准） |
| 通信接口 | 双 Vnet/IP（100 Mbps 常见，部分资料标 1 Gbps 依固件/交换机型） |
| 冗余模式 | 1:1 热备（Active/Standby），切换 < 100 ms，无扰切换 |
| 编程标准 | IEC 61131-3（LD/FBD/ST），Control Builder / ENGUSER 下装 |
| 电池备份 | 主存后备最长约 72 h（配合机箱电池卡，如 S9129FA 等） |
| 供电 | 背板 24 V DC（典型由 PW 电源模块供，模块自身无外部端子） |
| 工作温度 | 0 至 +55 ℃（控制室内安装，非户外型） |
| 尺寸重量 | 约 203 × 51 × 152 mm（H×W×D），0.7 kg |
| 认证 | CE / UL / cUL / IEC 61010-1，SIL 2 相关声明依项目配置 |
产品介绍
从核心数据驱动角度看，CP461-50 在横河存量市场里是个”看起来还在产、实则渠道层级已在收紧”的件。横河对 CENTUM VP 核心硬件给 15 年+ 生命周期承诺，但 CP461 这一支的早代 CP461-10 已退场，CP461-50 顶上后，原厂新货走授权代理，二手市场 NEW SURPLUS 与拆机件混杂——价格差三倍，成色描述却都写”原装全新”。在某个千万吨级炼化项目里碰过：冗余对里主 CPU 的 DUPLEX LED 慢闪，备件柜里那张 CP461-50 是渠道商 2019 年批次，插上去固件比现网低两个小版本，组态下装后被 ENG 站拒收，连夜升固件才并进冗余对。
严格来说，它只在 CENTUM VP R6.0 以上与 AFV300/AFV40□ 背板组合时跑满双 Vnet/IP 同步；老 CS 3000 机架要走兼容模式，部分 CEX 总线扩展卡（ALR111/ALP111 等）的挂载数量上限会和 VP 原生配置不同，组态前得翻《FCU Configuration Guide》。采购端别把它当普通 CPU 备——它是 FCU 的”脑”，缺一张冗余对就退化成单点，SIL 审计直接开不符合项。TCO 上，冗余系统按”对”备比按”张”备更稳，单张冷备只在非冗余小站成立。
应用场景与库存策略
FCU 处理器的痛点不是贵，是”主备双卡不同步=切换瞬态报警风暴”。Vnet/IP 冗余对里只要两张卡固件、内存卡容量、后缀版本不一致，运行中切换会丢一个扫描周期的控制输出，压缩机防喘振这类高速回路最怕这个。而 CP461-50 的渠道货”同型号不同代次”是常态，急购极易踩版本坑。
- 炼油常减压/催化装置 FCS：AFV40□ 冗余对控 PID+顺控，非它不可（CENTUM VP 原生 FCU），建议 A 类，按冗余对数 1:1 留冷备对，至少每装置 1 对。
- LNG 液化线预冷控制：扫描周期敏感（可到 10 ms），建议备件与现网抄同固件版号+同 AMM 内存卡型号，避免现场升级窗口。
- 电厂辅网（输煤/除灰）：非连续生产但 DCS 一体化，建议区域维修班共享 1 张单卡周转，不按冗余对备。
/ 老厂 CS 3000 升 VP 过渡期：CP461-10 退场替代项目，建议 Last-time-buy 按剩余寿命 5 年 × 年故障率折算囤，别等升级完才发现老卡备不了新网。
- 海外 EPC 项目：清关+原厂 COO 证书链长，建议供应商代管 1 对保税备件，缩短应急空运至 48 h 内。
真实案例：某芳烃装置夜班主 FCU 报 CPU 故障，备件柜有一张 CP461-50 但后缀是 -0 基本型，现网跑的是 -5 标准型，插进去 DUPLEX 一直同步不上。维保以为硬件坏，又拆一张 -5 过来，结果固件是 R6.04，现网是 R6.07，ENG 站下装被签名校验拦死。最后从兄弟装置借一张同固件 -5 顶上，原装置等渠道商从新加坡翻到同固件张，拖了 5 天。那 5 天里装置降负荷运行，芳烃收率掉 2 个百分点。事后他们把”备件=同后缀+同固件+同内存卡”写进备件验收单，冗余对必须成对采购成对存放。
