描述
产品详情

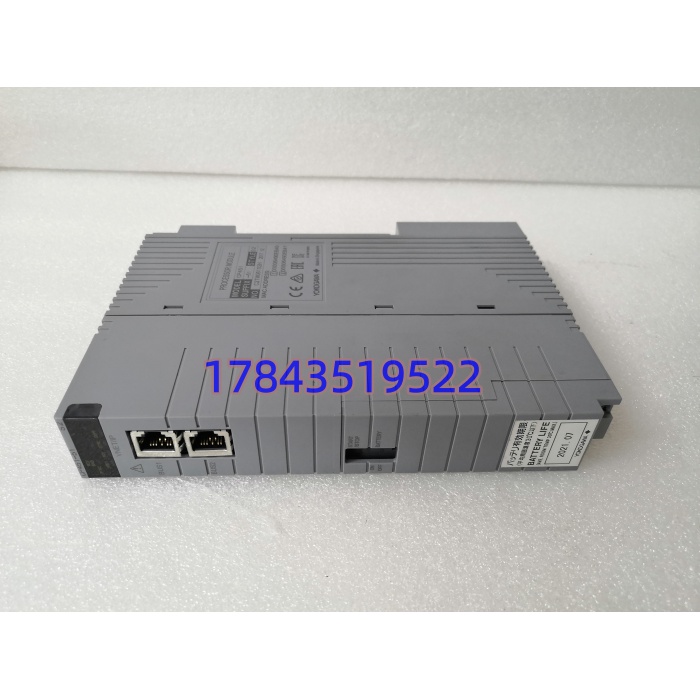

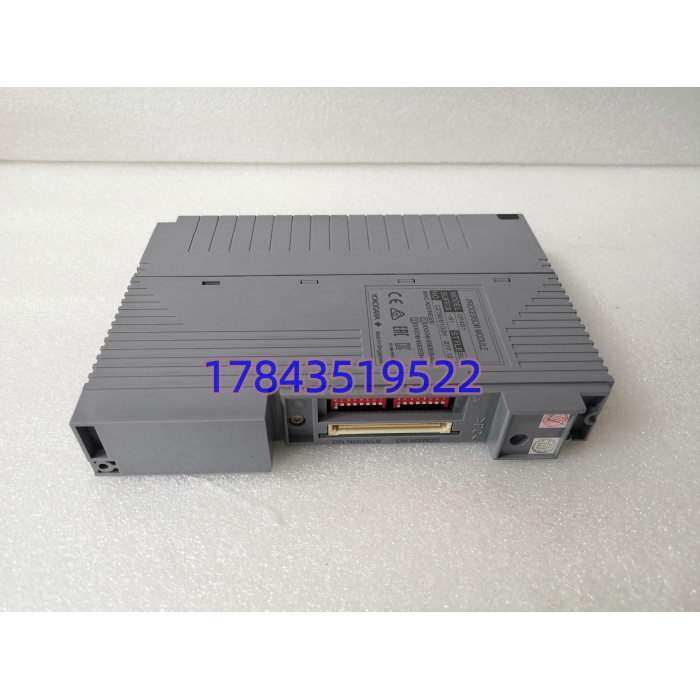

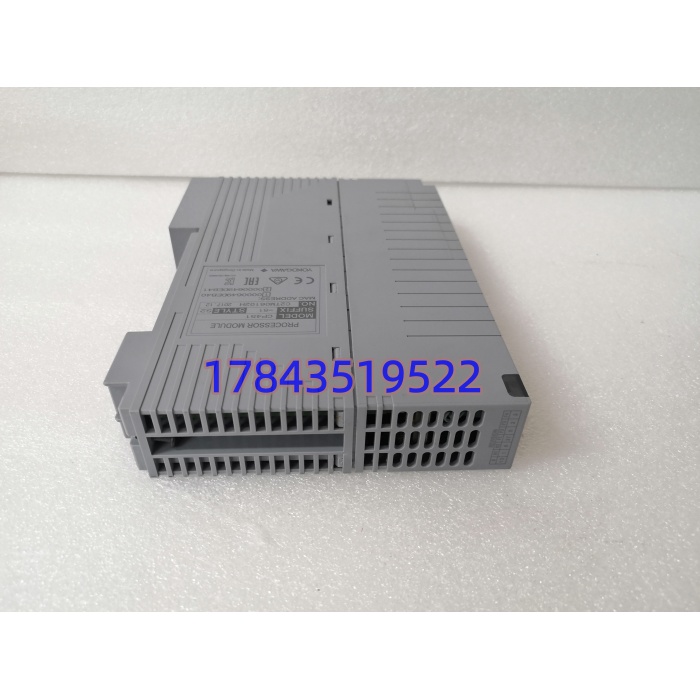

· 型号：CP451-51
· 品牌：YOKOGAWA（横河电机，日本）
· 系列：CENTUM VP / CS 3000 DCS，Field Control Unit（AFV10S/D、AFV300、AFV400）
规格参数
- CPU：32位RISC处理器，VR5432，主频133 MHz（需核对/以原厂手册为准，部分资料标400 MHz属混淆）
- 主内存（SDRAM）：32 MB，掉电由备用电池保持，最长72小时
- 程序/数据存储器：128 KB程序 + 128 KB数据（早期定义），另有闪存用于固件（容量需核对）
- 备用电池型号：S9129FA，充电时间最少48小时，低电量有系统诊断报警
- 控制功能：连续控制、顺序控制、批量控制，支持标准PID/模糊/自适应算法
- 通信接口：2×LAN（Vnet/IP以太网），RS-232C，RS-422A/485，支持Modbus RTU/ASCII、Foundation Fieldbus、Profibus-DP
- 冗余支持：双模块热冗余（duplex），主备毫秒级无扰切换，需配在FCU专用CPU槽位
- 适用机架：AFV10S/AFV10D现场控制器机架，AFV300/AFV400 Field Control Unit
- 供电方式：通过机架背板由电源模块供给DC 24 V，模块功耗 < 20 W
- 工作环境：0~55°C，5~95% RH无凝露，ISA Standard G3 conformal coating（抗硫化/氯腐蚀）
- 物理尺寸与安装：48×96×140 mm（面板尺寸近似），插卡式，带ejector手柄，被动风冷
- MTBF / MTTF：>10万小时（需核对/以原厂手册为准，现场经验在石化装置通常>5万小时）
产品介绍
CP451-51是横河CENTUM VP和CS 3000 DCS里现场控制站（FCU）的大脑。它插在AFV系列机架的CPU槽，跑控制策略、扫I/O、管Vnet/IP与控制网络广播。后缀“-5”是标准型无防爆，“-1”代表ISA G3涂层——在含硫、氯的化工厂环境里，这层三防漆能拖住板子腐蚀速度。坦白讲，这就是一块工业级32位RISC单板机，专跑过程控制而不是通用计算。
和上一代CP451-11比，CP451-51是直插兼容的替代件，G3涂层是现场老装置最刚需的差异。竞品像ABB AC 800M PM866走不同背板协议，横河这套绑死Vnet/IP，换品牌等于整个FCU重做。有一点要注意，程序存在工程师站的CF卡/项目文件里，CPU本身只跑内存镜像加72小时电池保活，断电超3天就得从工程站下装。
应用场景与行业案例
痛点切入：我在现场遇到过控制室空调跳闸后FCU全停，备用电池耗尽导致次晨重启时PID参数归零，装置被迫手动开车40分钟。还有沿海炼厂盐雾+硫化氢混搭，普通模块两年必锈断走线，非G3涂层版本扛不住第三年台风季。
典型场景：
- 石油化工：常减压/催化裂化反应器的连续PID回路，FCU冗余对装置零停车要求，非它不可因为Vnet/IP原生集成FF现场总线。
- 电力辅机：火电厂锅炉给水/除氧系统，用双CP451-51做热冗余，主卡风扇堵转触发毫秒切换，避免汽包液位跳车。
- 冶金连退线：炉区温度串级控制，G3涂层抗锌尘+退火油雾腐蚀，普通PLC I/O板半年氧化报通信故障。
- 核电辅助系统：废水/废气处理泵阀群控，抗轻微辐照电磁干扰，冗余CPU满足安全相关级可用性。
真实案例：去年华北某炼油厂催化装置，凌晨2点主控室FAULT灯红闪，DUPLEX里主CPU CP451-11挂了。好在配了冗余，备卡无缝接，装置没跳车。但原厂已停产CP451-11，采购连夜找渠道搞到CP451-51（G3涂层）。次日窗口检修，断电拔旧卡、插新卡进AFV300机架，上电RUN绿亮，DUPLEX同步完。工程师感慨：要是当初只买单卡没做冗余，这一宿就是非计划停工赔六位数起。
常见问题解答 (FAQ)
- 是否支持热插拔？冗余配置下，备用CPU可在线热插拔更换，但必须在系统正常运行时操作。主用CPU不能热拔——拔掉会强制切备卡，再拔就FCU停摆。插新卡前确认背板已带电但CPU槽使能开关在维护位，推入后系统自动同步，约30秒DUPLEX灯亮。单卡模式绝对禁止热插拔，会烧背板或丢程序。
- 停产了怎么替代？CP451-11是原型号，CP451-51是直插兼容替代（同尺寸、同背板、同固件加载），G3涂层反而更耐用。更早的CP451-10也可互替但需核对涂层代码。横河CENTUM VP项目里用新51换旧11是标准操作，程序不用改，只需在系统定义里选对新硬件类型后下装。
- 兼容性与程序丢失风险？只兼容AFV10/300/400机架和Vnet/IP网络，不往下兼容ProSafe RS或通用PLC背板。程序不在CPU闪存长期固化，断电超72小时（电池耗光）内存清掉，上电后FCU报“memory cleared”，必须从工程师站重新下装。避坑：换卡前拍下项目备份，到现场先查电池电压，低电立刻告警别贸然断电。
- 成色与防伪鉴别？原厂新件条码贴有横河logo+13位序列号，日本产标签打印清晰，G3涂层呈均匀哑光淡黄/透明膜，不是手工喷三防漆的滴挂感。拆机翻新常磨掉旧标签重贴，螺丝有拧痕，金手指插拔划痕深。二手卡最怕电池漏液腐蚀板底——翻过来照手电看S9129FA周边有没有白垢。采购时让供应商拍实拍六面图。
