产品深度介绍

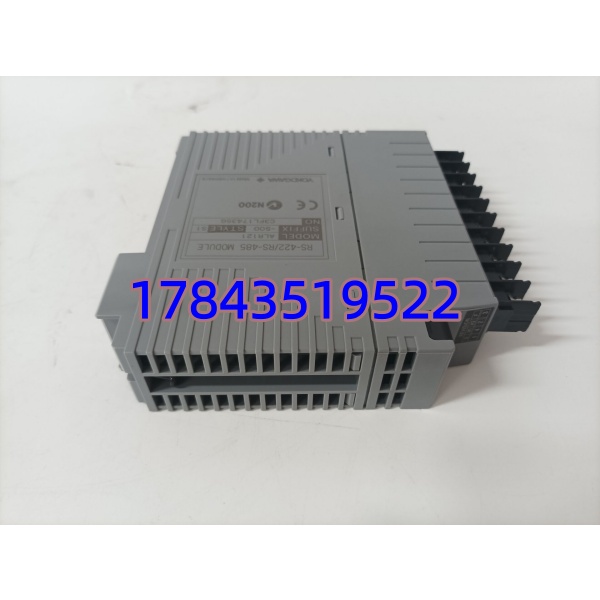

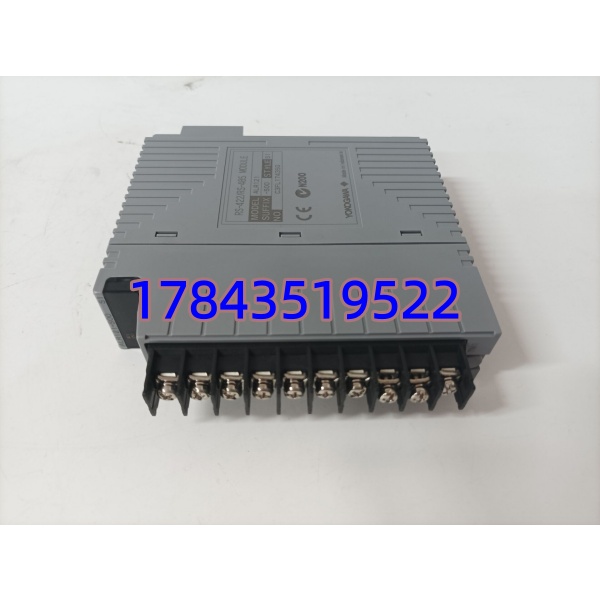

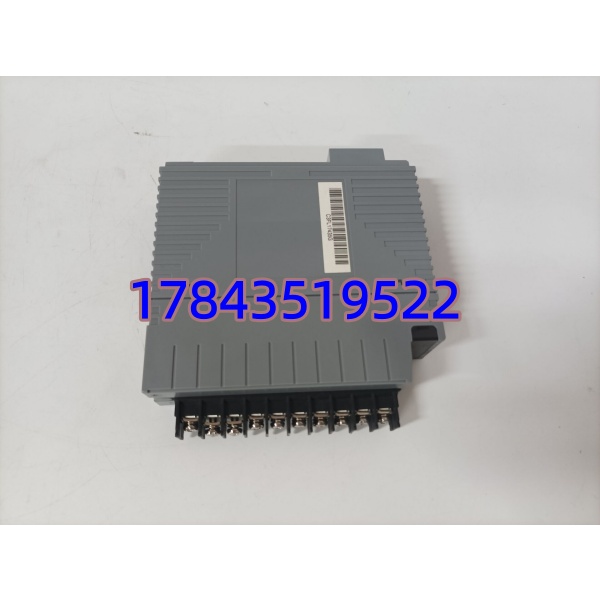

但凡用过横河DCS的老司机都知道，CENTUM系统本身是”关起门来自己玩”的一套架构——Vnet/IP跑的是YOKOGAWA专用协议，跟外面那些第三方设备（比如施耐德的Modicon PLC、三菱的MELSEC-A）压根不搭界。ALR121-S00干的事儿，就是往FCS机架上插一块卡，让它能听懂RS-422/485总线上那些”外国话”。
这块卡有两个物理口，能同时接两路不同的子系统，每路最多带30个从站。至于它能跟谁配对——横河官方列了一长串，包括Modbus RTU设备、施耐德Modicon系列、安川Memocon-SC，还有三菱MELSEC-A的计算机链接单元。说白了它就是CENTUM系统对外”交朋友”的窗口。
采购的时候得留个心眼：ALR121-S00的前身是ALR111，具体差异主要是通信性能和协议支持范围，新项目直接上121就行了。另外后缀”-S00″也有门道——”S”代表标准型（无防爆），”0″是基本型（不带ISA G3防腐选项），”1″才是带G3防腐的版本。如果控制柜在化工厂那种腐蚀性气体环境里，光买”-S00″可能扛不住，得确认清楚你的现场环境。
关键技术规格
| 参数项 | 详细规格与备注 |
|---|---|
| 制造商 / 品牌 | YOKOGAWA（横河电机） |
| 产品型号 / 订货号 | ALR121-S00 |
| 产品类型 | 串行通信模块（串口网关卡） |
| 适用系统 | CENTUM CS 3000 / CENTUM VP 现场控制站（FCS） |
| 通信标准 | RS-422 / RS-485，双端口 |
| 接口类型 | DB9（标准9针D-sub接口） |
| 波特率 | 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps（可配置） |
| 数据位 | 7 / 8位（可配置） |
| 停止位 | 1 / 2位（可配置） |
| 校验位 | 无校验 / 奇校验 / 偶校验（可配置） |
| 通信模式 | 点对点 / 点对多点（半双工） |
| 支持协议 | Modbus RTU、Modbus TCP/IP、Profibus（需软件配置）；施耐德Modicon专用协议；三菱MELSEC-A专用协议 |
| 最大从站数 | 每端口最多30个从站 |
| 供电电压 | DC 24V ±10% |
| 工作温度 | -10°C 至 +55°C / 60°C（不同来源有差异） |
| 存储温度 | -20°C 至 +85°C |
| 尺寸 / 重量 | 约108×108mm / 0.34-2kg（不同来源差异较大，建议以实物为准） |
| 防护等级 | IP65（部分来源标注） |
| 认证标准 | CE, IEC 61010-1, EN 61326-1 |
应用场景与行业案例
做老系统运维的都懂一句话：”DCS本身不容易坏，但跟外面设备通信的那块卡最容易出幺蛾子。” ALR121-S00在CENTUM系统里就是这个”幺蛾子高发区”。下面说几个它最容易出事的场合：
- 炼化厂DCS与压缩机PLC的Modbus通信链路。压缩机厂家配的是施耐德M340，DCS这边是横河CENTUM，中间就靠ALR121-S00搭桥。如果这块卡的波特率（比如设成了19200但PLC那边是9600）或校验位对不上，整个数据链路会频繁闪断，操作员在画面上看到压缩机转速一会儿有读数一会儿是星号——这个情况在炼化厂并不罕见。
- 水处理厂上位机与多个仪表节点的RS-485总线。一个水厂可能有十几个流量计、压力变送器挂在同一条RS-485总线上。如果ALR121-S00的终端电阻没配好或者站地址有冲突，整条总线都可能瘫痪。
- 冶金行业的加热炉燃烧控制改造。老炉子的控制器用的是非标协议，现在要接入新DCS系统。这时候就要靠吃透老设备的通信协议格式——这个活儿不是插上卡就能干的，得配合LFS1700/LFS1500现场控制站软件进行数据容量配置（每模块支持1000字通信I/O数据）。
去年某石化厂的常减压装置做DCS升级，老系统里有一路从ALR111通信卡接出去的第三方PLC数据死活读不上来。厂家工程师换了好几个设置都不行，最后让采购满世界找备件——他们怀疑是ALR111卡的老化导致的电气参数漂移。后来换了一块上去，又花了半天时间按照Modicon的协议文档重新配置了一遍通信参数（尤其是CRC校验的字节序），数据才恢复正常。这里有个细节值得注意：跟ALR111相比，对Modbus协议的容错能力更强，但前提是配置参数必须跟现场设备完全一致，差一个数据位都不行。他们车间主任后来定了个规矩：但凡涉及通信模块的采购，下单前必须提供现场设备的通信协议版本号和配置参数截图，否则不准下单。
