描述
产品详情

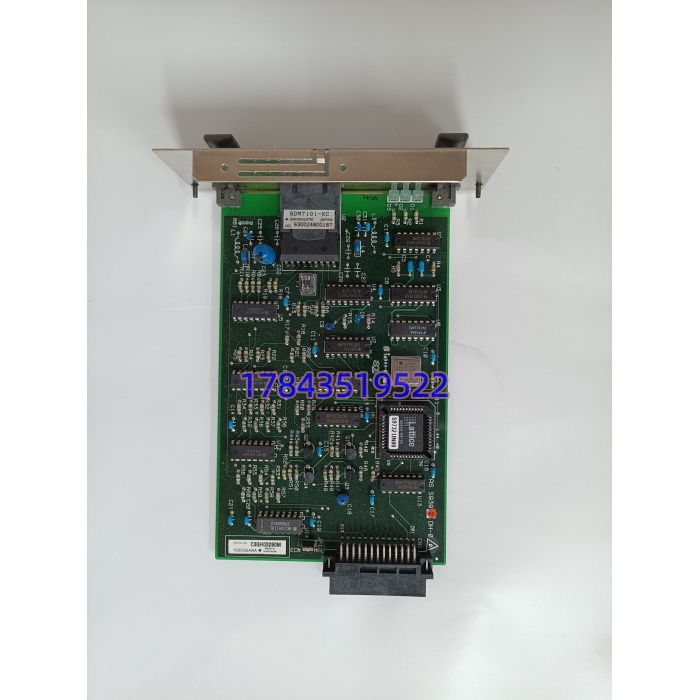

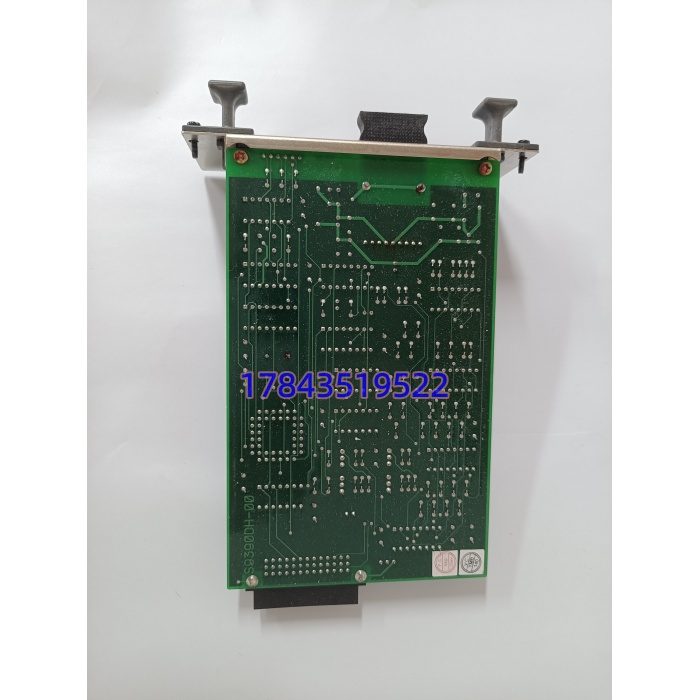

· 型号：AIP591
· 品牌：Yokogawa（横河电机）
· 系列：CENTUM VP / CS 3000 FCS I/O Processor
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 尾缀 | AIP591（AIP591-01 标准，AIP591-02 防爆/特殊涂装） |
| 产品定位 | 现场控制站（FCS）I/O 处理器模块（Field Control Unit 核心） |
| 适配系统 | Yokogawa CENTUM VP、CENTUM CS 3000、CENTUM CS 1000（老） |
| 上行通信 | 双 Vnet/IP（100Mbps 以太网承载 Vnet 协议），接操作站/工程师站 |
| 下行通信 | 双 FIO（Field I/O）总线，挂 AAI143/AAI543/ADV151/ADV551 等 SIO 卡 |
| 控制执行 | 跑 FCS 内控制逻辑（FB/ST 组态），扫描周期可配，最低约 10ms |
| 冗余 | 1:1 主备，专用同步链，故障切换 <100ms 无 I/O 断链 |
| 诊断 | 通道级开路/短路/超量程、模块状态、Vnet/FIO 通信健康，送 HIS 报警 |
| 固件管理 | 由工程师站（HIS）下装，EXA 工具链可远程升固件 |
| 供电 | FCS 机笼背板 DC（典型由 FCS 电源模块供给，模块本体不外接 220V） |
| 功耗 | 约 25W（依负载） |
| 安装 | FCS 机笼专用槽位（非 DIN 导轨单体，商家页写 DIN 轨是错把通用模块套上来） |
| 物理 | 横河 FCS 模块尺寸级（约 130×30×230mm 级），具体以原厂图纸为准 |
| 环境 | 工作 0~50℃（机柜内级，商家标 -40~70℃ 多模混搜结果），5-95%RH 非凝露 |
| 安规 | CE、UL、cUL、TÜV SIL2、KC、EAC |
| 生命周期 | 横河对 CENTUM CS 3000 系已进入备件服务/逐步迁移 VP 后期架构，AIP591 原厂 NOS 清算中，新项目推 FCN 系或 CENTUM VP 新 FCU |
产品介绍
维护者视角切入：在某个炼化常减压装置项目里碰过这么一幕——CENTUM VP 的 FCS 站每周一凌晨主备 互切一次，HIS 报”Redundant switchover”但控制没断，运行部当 Vnet 网络抖动清了三次。三个月后主块彻底不起来了，备块接管但 FIO 扫到第 7 槽 AAI143 时卡住，整站 I/O 半盲。拆下主 发现不是 CPU 死，是板载 SDRAM 一颗颗粒 ECC 不可纠，横河自检进安全态。换 10 分钟，但工程师站下装固件版本和原站差一个小补丁，FIO 枚举出来通道偏移 8 个，标定员花了 4 小时重映射。这才明白这种 FCS 处理器件的备件价值不在单价（国内 12000-30000 人民币跳动），在”同固件版本+同 FIO 地址映射”的绑定程度——比 ABB PM866K01 还苛刻，因为横河把 Vnet 节点 ID 和 FCU 指纹绑得更死。
作为 这块 FCS 大脑，它吃 Vnet/IP 上行、FIO 下行，把几百点温度压力流量的采集和阀门输出揉在一个 10ms 级扫描里，主备同步链走专用背板不占业务网。采购算 TCO：一台常减压装置因 主备双死（极少见但发生过，供电母排瞬断+电容老化同时发作），FCS 整站 I/O 失效切手动，每小时少处理量折油价够买四十块。生命周期上横河推 CENTUM VP 后期 FCU 和 FCN 边缘控制器，但老 CS 3000 机群续命靠 Last-time-buy 同尾缀 -01 + 备份 FCS 工程（含 Vnet 节点表、FIO 映射、固件版本标签），而不是升 VP 新 FCU——升要重做 Vnet 节点证书、FIO 卡重枚举、SIL2 论证重签，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
FCS 处理器最阴的故障是”ECC 退化型”：不报模块坏、OK LED 绿、主备同步灯正常，但板载内存偶发单 bit 错被纠正，控制逻辑里某个中间变量每周跳一次符号，运行部当”变送器毛刺”忽略。等 ECC 变不可纠，模块自检进安全态，主备切换。
- 炼化常减压/催化 FCS 控制站（ 1:1 冗余）：非它不可（Vnet 节点 ID 绑 FCU 指纹），建议每 FCS 站备 1 块同尾缀 -01 裸件冷备 + 工程师站定期导出的 FCS 工程包（含固件版本标签）存离线 NAS。
- 火电厂 CENTUM VP 汽机给水控制站：涉连续运行，建议 2 站合备 1 块，由仪控班管不进通用库；备件卡记”尾缀-01/-02、固件版本、Vnet 节点号、FIO 槽位映射表版本”。
- 海上平台 CENTUM CS 3000（防爆区用 -02）：ATEX 取证件不能拿非防爆翻新顶，建议原厂 NOS 由横河授权商代管。
- 水泥/造纸老 CS 3000 机群：环境粉尘大，到货先查风扇（若有）和背板金手指氧化再入库。
- 海外 EPC 备件包：体积不大但工程绑定极重，建议国内中心库备 1、项目国当地备 1，走 A 类 ABC 管控（FCS 整站盲比模块价贵万倍）。
真实案例：2023 年华南某 PTA 装置，CENTUM VP 的 FCS-031 站 主块运行第 10 年，每月偶发一次主备互切。仪控班按横河手册做”冗余切换演练”误判为正常。第四个月夜班主块 ECC 不可纠进安全态，备块起但 FIO 扫到第 12 槽 ADV151 数字输出卡时报”slot mismatch”，该站 80 路阀门输出全数保位，装置降负荷。平台库有 -01 但没记原站固件版本（原站 R5.04，备件是 R5.01），下装后 FIO 枚举通道偏移，标定员重映射 4 小时。反思： 备件卡不能只记”处理器 1 块”，必须把”-01 / Vnet 节点 ID / FCS 工程版本 R5.04 / FIO 槽位映射表哈希 / 上次冗余切换日期”绑在一起；否则备机上线因固件差一级，比没备件还多耗 4 小时。
