描述

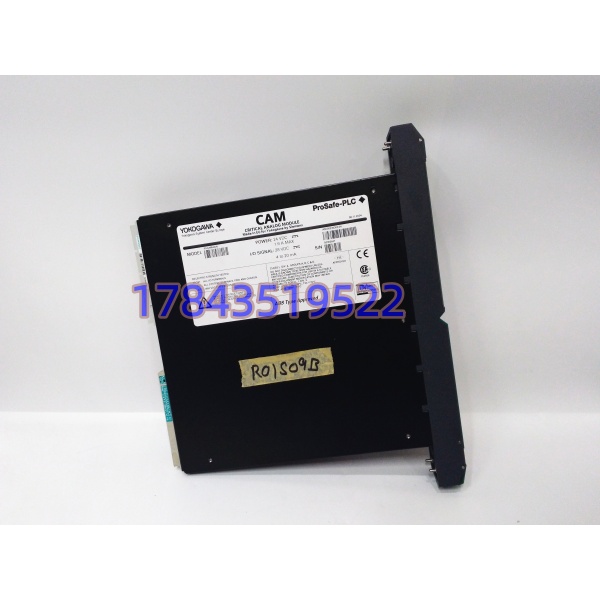

关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | YOKOGAWA (横河电机) |
| 完整型号 | PSCAMAAN (A5E0023936304) |
| 产品类型 | 安全模拟量输入模块 (SIS AI Module) |
| 所属系统 | ProSafe-RS 安全仪表系统 |
| 通道数量 | 8~16路 (不同规格，以实物标签为准) |
| 输入信号 | 4-20mA DC、热电偶(K/J/T/E)、热电阻(PT100) |
| 信号分辨率 | 16-bit |
| 测量精度 | ±0.1% 满量程 |
| 隔离方式 | 通道间、通道与背板间全隔离 (1500V AC) |
| 安全等级 | SIL3 (IEC 61508/61511) |
| 供电电压 | 24V DC (±10%) |
| 工作温度 | -20°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 安装方式 | ProSafe-RS 机架插槽 |
| 支持热插拔 | 是 |
产品深度介绍
PSCAMAAN (A5E0023936304) 是横河电机ProSafe-RS 安全仪表系统 (SIS) 的核心模拟量输入模块。它用于紧急停车系统 (ESD) 和火灾及气体监测系统 (F&G)，现场的压力变送器、温度传感器、可燃气体探测器送来的 4-20mA 或热电偶信号，都靠它转换成安全逻辑控制器能识别的数字量。
从技术底子上看，这模块最值钱的地方是SIL3 安全等级和通道独立隔离。它拿了 TÜV 的 IEC 61508 认证，专门给高危工艺兜底。16位分辨率、±0.1%精度，通道间 1500V AC 隔离，在强电磁干扰现场照样能把信号采准，不会因为通道间串扰导致误停车。内置连续自诊断——传感器断线、超量程、硬件异常都能秒级上报。支持热插拔，在线更换模块不影响整个安全系统运行，对连续生产装置来说很实用。
应用场景与行业案例
这玩意儿装在哪？——高危工艺的最后一道防线
PSCAMAAN 用在安全仪表系统 (SIS) 里，跟普通 DCS 的 AI 卡件不是一回事。DCS 只管正常工况下怎么控制，SIS 管的是异常工况下怎么安全停车。两者各管各的，独立运行。这块板子就是 SIS 系统的”眼睛”，现场参数有没有超标，全靠它看。
典型应用场景：
- 石油化工/炼油厂 – 反应器温度、塔顶压力、管道流量的模拟量采集，为 ESD 系统提供第一手数据。参数一旦触及联锁值，立即触发紧急停车。
- 天然气处理/LNG 接收站 – 可燃气体浓度、有毒气体泄漏量的模拟信号采集，联动紧急切断阀。这地方出了泄漏事故不是闹着玩的，SIL3 认证的采集卡是标配。
- 火力发电/核电辅助系统 – 锅炉汽包水位、主蒸汽温度、汽轮机振动等关键参数监测。发电机组非计划停机损失巨大，安全系统的可靠性要求极高。
- 海上钻井平台 – 高温高压、强腐蚀、强电磁干扰环境。模块的宽温设计和抗 EMI 能力在这种场合尤其重要。
真实案例：一个”误报”差点闹出大事故
前两年，南方某炼化项目加氢裂化装置的 ESD 系统突然触发紧急停车，整条生产线全停了。值班工程师老陈赶到机柜间一看，PSCAMAAN 模块上某个通道的故障灯亮了，系统日志记录的是”输入信号超量程”——现场压力变送器送来的 20mA 信号直接飙到了 25mA。
老陈第一反应是”变送器坏了”，带着仪表工爬到反应器顶上查了半天，变送器一切正常。后来把 PSCAMAAN 模块拆下来，发现通道端子上有一层油污和微量水汽——机柜间空调漏水，正好滴在那排端子上，导致信号对地短路。
老陈换了块备用的 PSCAMAAN 模块，通道绝缘一测，原来的模块确实有轻微漏电。他说了一句实在话：”这种 SIS 模块看着不起眼，但误报一次停车，损失就是上百万。机柜间环境管理不跟上，再好的模块也扛不住。”
