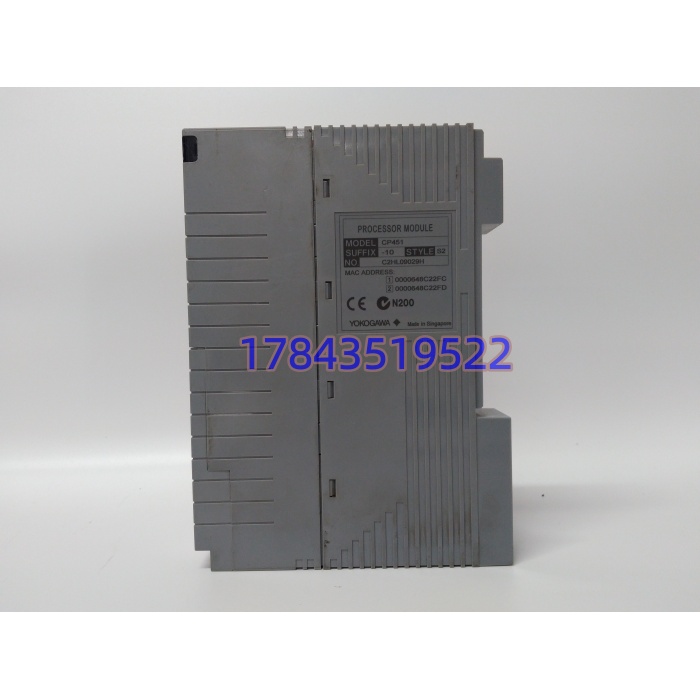

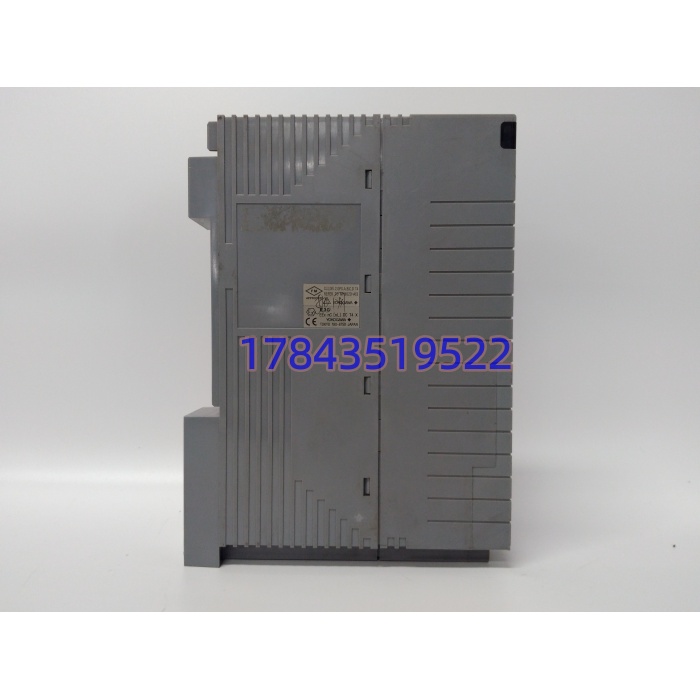

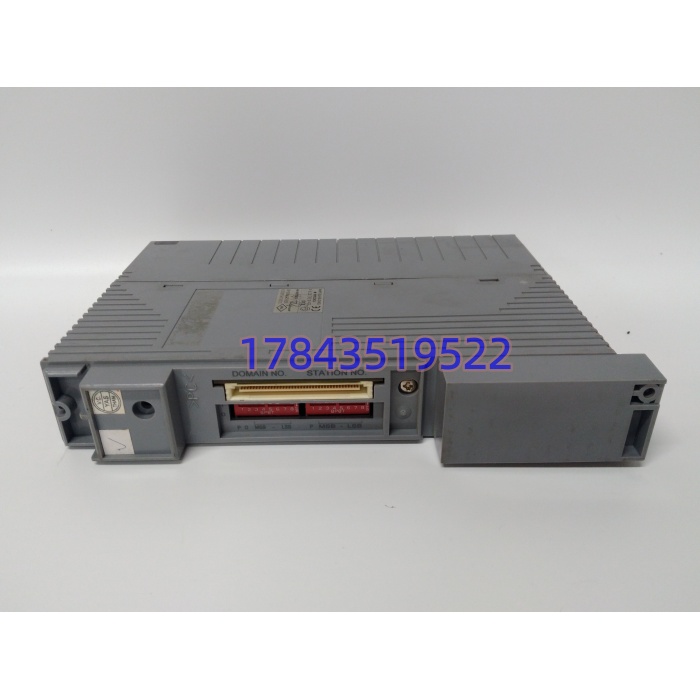

炼厂常压装置夜班，FCS 主 CP451-10 的 RUN 灯由绿变红闪，备机没切过去——查下来是主 CPU 板载 SDRAM 某 bank 报错，看门狗 200 ms 内复位失败，控制权悬空，面板上 32 个回路全走手动。YOKOGAWA CP451-10 就是 CENTUM VP 控制站里那颗”脑子”：插 ACS450 控制机架 0 槽或 1 槽（冗余对），双核 PowerPC 跑横河实时内核，256 MB 装用户程序+数据区，控制周期最快 10 ms，双 Vnet/IP 口（100 Mbps，同轴或光纤介质）跟 HIS/ENG 通信，专用高速同步口（经 RIO 电缆或光纤）跟备机做 1:1 热备镜像，切换 <100 ms 且过程数据零丢失。它不采信号、不驱动阀门，干的是把下挂 IOM（如 AAI143/AAI841）的 IO 映像算成控制输出再写回去。
跟 CP451-50 比，CP451-10 是标准算力档，适合稳态装置（水处理、公用工程、单装置回路 <1000 的辅助 FCS）；CP451-50 是高端档，炼厂主装置/乙烯裂解那种”报警洪峰+SOE 高密”才需要。跟 CP451-00 比，-10 是标准型，-00 更早批次。S2 是硬件版本尾标（PCB 改版、BOM 优化），同 FCS 冗余对里主备必须同型号同 S 尾标，主 S2 备 S1 会上电报”Pair mismatch”不组对。短板直说：横河原厂 CP451-10 新件仍可按 CENTUM VP 延续支持申请但交期长、代理配额卡，市面流通多是 New Surplus 拆机；MTBF 按横河老手册 >100,000 小时，但板载电解电容 15 年拐点漏液是老件通病，买拆机件必须问清出厂年份。
关键技术规格
| 参数项 | 规格值（以 YOKOGAWA CP451-10 / S2 硬件手册为准） |
|---|---|
| 产品定位 | CENTUM VP / CS 3000 FCS 主控制处理器（CPU Unit） |
| 处理器 | 双核 PowerPC / Power Architecture（主频依 S 尾标，≥800 MHz 级） |
| 内存 | 256 MB RAM（用户程序+数据），板载 Flash 存固件与工程备份 |
| 控制容量 | 本地 I/O 配合 IOM 可达 1024 点级；系统级标签容量依 FCS 配置（非单 CPU 32k） |
| 扫描周期 | 最快 10 ms（可配置 10/20/50/100 ms 等） |
| 冗余方式 | 1:1 热备（Hot Standby），主备实时镜像，切换 <100 ms |
| 控制网络 | 2× Vnet/IP（100 Mbps，RJ45 或光纤介质，冗余双网） |
| 服务口 | 1× RS-232/485（工程调试/固件刷写） |
| 支持协议 | Vnet/IP 专用、Modbus TCP（经 ALP/ATK 等通信卡扩展，非本卡直跑） |
| 编程标准 | IEC 61131-3（LD/FBD/ST/SFC），横河 Extended Function Block |
| 背板供电 | 控制机架背板供 ±5 V / ±12 V DC，无外部 24 V 端子 |
| 典型功耗 | 由背板计，约 20–30 W 级（依内存占用） |
| 诊断 LED | RUN/STOP、PRIM/BACKUP、Vnet A/B、ALM、WD（看门狗） |
| 安全认证 | IEC 61508 SIL2（配合安全组态与 IOM），CE / UL / cUL / CSA |
| 工作温度 | 0~+60 ℃（控制柜内，无强制风冷） |
| 存储温度 | -20~+70 ℃ |
| 湿度 | 5–95 % RH 非冷凝 |
| 安装 | ACS450 / AM10D 控制机架指定 CPU 槽，导轨固定 |
| 尺寸重量 | 约 300×40×250 mm，1.2 kg（S2 版约 0.45 kg 标重依渠道） |
应用场景与行业案例
某 500 万吨/年常减压装置，夜班 FCS 主 CP451-10 S2 RUN 红闪，32 回路走手动。仪表班到控制室，拔主 CPU（先断备机同步电缆避免脑裂——其实横河机制是断主背板电更安全），备机没自动升主是因为主备 S 尾标不一致（主 S2 / 备 S1 老库存），同步握手拒认。备件柜有同号 S2 New Surplus（2021 年入横河原包装，上海仓转），断 FCS 机架控制电、拔旧主 CPU、新 CPU 插 0 槽、Vnet/IP 双网线照旧照片复原、RIO 同步光纤重接、上电备机先 RUN 绿、主 CPU 插回后 Pair 组建成功、PRIM/BACKUP 灯分亮、工程师站下装原 FCS 工程（不从空白启），10 分钟回路全回自动。工艺主任说：”这 CPU 单买两三万，但常减压三分钟手动扰动，侧线干点切换迟疑一顿料，隐性损失够买半台柜。”
- 炼厂辅助 FCS：水处理、空压站、罐区监控用 跑稳态 PID，不堆 SOE，性价比比 CP451-50 高。
- 电厂除灰/输煤：输煤皮带顺序控制+除灰空压机联锁，Vnet/IP 双网进 CENTUM VP 操作域，宽温柜内 0–60 ℃ 常年跑。
- 化工厂聚合辅助单元：反应釜夹套水温 PID+进料顺序，IEC 61131-3 FBD 组态，备件池里 比 -50 好找。
- 海上平台公用模块：电站 415 V 配电监控 FCS 用 冗余对，S2 尾标抗盐雾涂覆版（依批次）扛平台环境。
- 老 CS 3000 升 VP 过渡：原 在 R6 以上 VP 仍兼容（固件刷到对应档），不换硬件只升系统，大修窗口省一大笔。
采购与技术避坑指南（老采购+老控制工程师联合口吻）：
- 冗余对必须同型号同 S 尾标：主 S2 + 备 S1 组不对，上电 Pair LED 不亮，现场别信”S1 S2 通用”的商家话术。买件时主备一起锁，或把现网备机型号拍给供应商比对再发货。
- 不是 24 V 独立供电：店铺页写”24 V DC 供电 “是错把 S2 外贸注水页当真参数，真件背板吃 ±5/±12 V，控制机架电源模件（如 PW302）供，买错以为自己加 24 V 电源模块会出大事。
- 固件档跟系统版：CENTUM VP R6.05 工程下装要求 固件 ≥某小版本，老 New Surplus 可能是 R5 出厂固件，上电能跑但下装工程报”CPU firmware too old”。发货前让供应商经 RS-232 读版本截图，或留好升级电缆自己刷。
- Vnet/IP 介质别混：老 CS 3000 用同轴 Vnet，VP 用 Vnet/IP 双绞线或光纤， 两面 RJ45 是 Vnet/IP，别拿普通办公网线当 Vnet 电缆使，终端电阻和介质类型不对通信起不来。
- ESD 静电：拔 CPU 必须防静电手环，板载 SDRAM 和 Vnet PHY 对静电敏感，北方冬天徒手碰金手指一道火花，上电 WD 灯常红查半天。
