产品详情

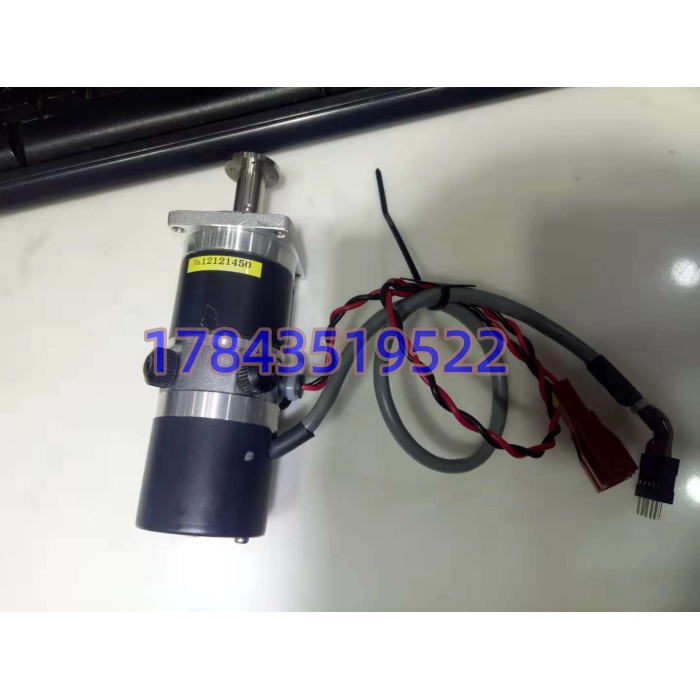

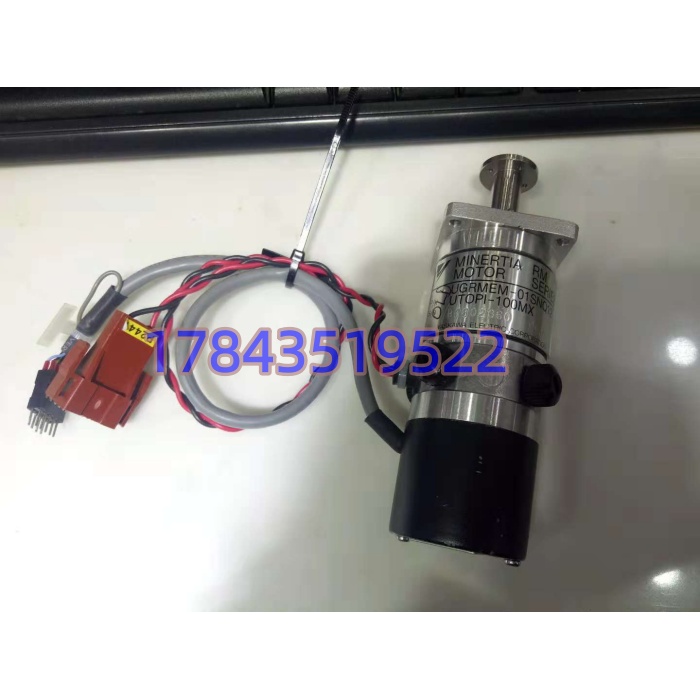

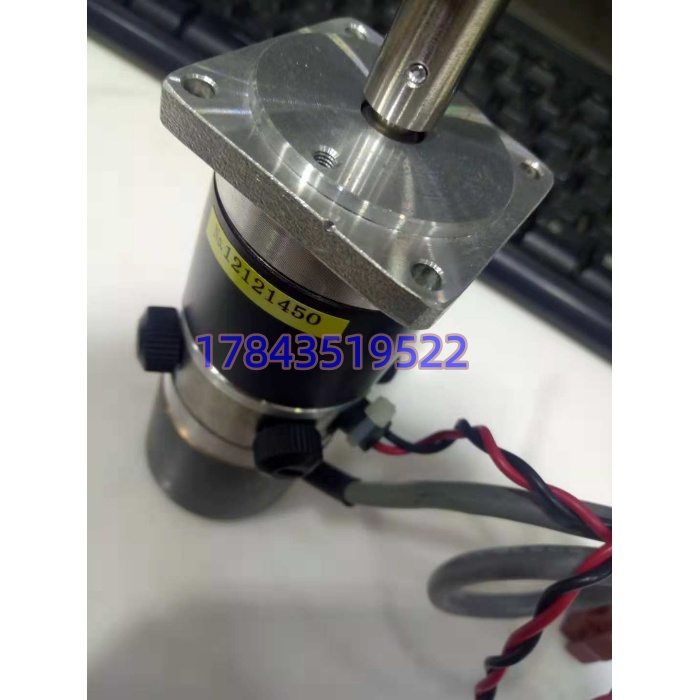

· 型号：UGRMEM-01SNQ12
· 品牌：Yaskawa（安川电机）
· 系列：Minertia Motor Mini / UGRMEM 系列
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 小型高响应交流伺服电机（AC Servo Motor） |
| 部件编号 | UGRMEM-01SNQ12（01=100W 功率段，SNQ12=编码器+绕组规格后缀） |
| 额定输出 | 100W（0.1kW） |
| 额定转矩 | 0.12 Nm @3000rpm |
| 最大转矩 | 约 0.36 Nm（3倍过载，依驱动器限流） |
| 额定转速 | 3000 rpm，最高 5000 rpm |
| 转子惯量 | 极低（Minertia 设计目标：毫秒级响应） |
| 编码器类型 | 增量式光学编码器，4096 PPR（脉冲/转） |
| 编码器分辨率 | 4096×4 倍频 = 16384 counts/rev（驱动器侧） |
| 电源电压 | 配套安川 SGDA/SGD 系列驱动器，200V 级单相/三相 |
| 绕组绝缘 | Class F（155℃），真空浸漆 |
| 防护等级 | IP65（轴封防尘防喷水，非浸没） |
| 冷却方式 | 全封闭自冷（无风扇，靠外壳辐射） |
| 轴端形式 | 平键轴（依后缀可能为光轴或带螺孔） |
| 制动器 | 依后缀版本，SNQ12 通常无抱闸；带 Z 尾标才有 |
| 工作温度 | 0~+40℃（运行），-20~+60℃（存储） |
| 重量 | 约 1.2~1.5 kg（含编码器端盖） |
| 配套驱动器 | SGDA-01AP（100W 配）、SGD-02BL 等（需核对功率匹配） |
产品介绍
UGRMEM-01SNQ12 是安川 Minertia Mini 系列里那只 100W 的小钢炮，名字里的”Minertia”就是”Minimum Inertia”（最小惯量）的意思——转子做得极轻，响应时间能压到 5ms 以内，比普通伺服快一个量级。它吃的是安川 SGDA 或早期 SGD 系列驱动器出来的三相正弦波，编码器 4096PPR 反馈给驱动器做位置环，自己只管出力转。没有内置抱闸、没有风扇、轴封 IP65，适合塞进空间紧张又要求精度的地方：CNC 刀塔转位、小型分度台、贴片机送料器、半导体探针台的微动轴。
和安川后来主推的 SGM 系列比，UGRMEM 是上一代产品，大约 2010 年前后逐步停产，新项目早换 SGMJV/SGMPS 了。但老设备上存量巨大，尤其日系机床、半导体封装设备、早期六轴机器人的小关节，原厂 BOM 里写死的就是 UGRMEM-01SNQ12，改型牵一发动全身。坦白讲，买它的人基本是”机床进给轴异响、编码器报 23 号报警、拆下来发现轴承嗡嗡响”，或者”备件清单里这只电机服役十五年从没坏过，现在买一只放着以防万一”，不是新项目选型。
应用场景与行业案例
我在东莞一家做手机中框 CNC 加工的厂里遇到过最典型的：Brother 刀塔机 Y 轴进给，白天切铝件正常，夜班低速进给时偶尔”咔”一声，系统报 SV0401（伺服报警）。查了一圈以为是驱动器参数漂移，换增益没用。拆电机闻味道——UGRMEM-01SNQ12 后端轴承润滑脂已干，低速时滚珠打滑产生微冲击，编码器反馈位置抖了一下就被驱动器判”位置误差过大”。换一只库存电机（2011 年安川原厂封条，轴无锈迹），对光栅尺重新反向间隙补偿，之后再没报过。
典型场景：
- CNC 小型加工中心：刀塔转位、ATC 换刀臂、工作台分度，100W 够用且响应快。
- 半导体引线框架冲压：送料辊 0.01mm 级定位，Minertia 低惯量优势明显。
- 贴片机送料器：高速往复，普通伺服跟不上节拍，UGRMEM 毫秒级起停刚好。
- 六轴机器人小关节：手腕回转、末端夹持，空间小扭矩够就行。
- MRO 备货：原厂停产多年，代理商渠道断货，只能走拆机市场，价格从两千到五千不等看成色。
真实案例：前年苏州某日资电子厂，Sodick 慢走丝 W 轴（丝张力控制）用的是 ，凌晨加工时张力波动超差，废品率从 0.3% 飙到 8%。维护查驱动器参数、清洗导轨都没用，最后拆电机量编码器 A/B 相波形——4096PPR 的方波里偶尔丢一个脉冲，导致张力闭环算出来的丝速忽快忽慢。库里有一只 2009 年安川原厂 （日系工厂退下来的备品，编码器罩无拆痕），换上重做张力校准，废品率回到 0.2%。设备科长原话：”以后备件单里伺服电机和驱动器分开列，编码器比绕组先坏。”这就是小功率伺服的现场账。
