描述
产品详情

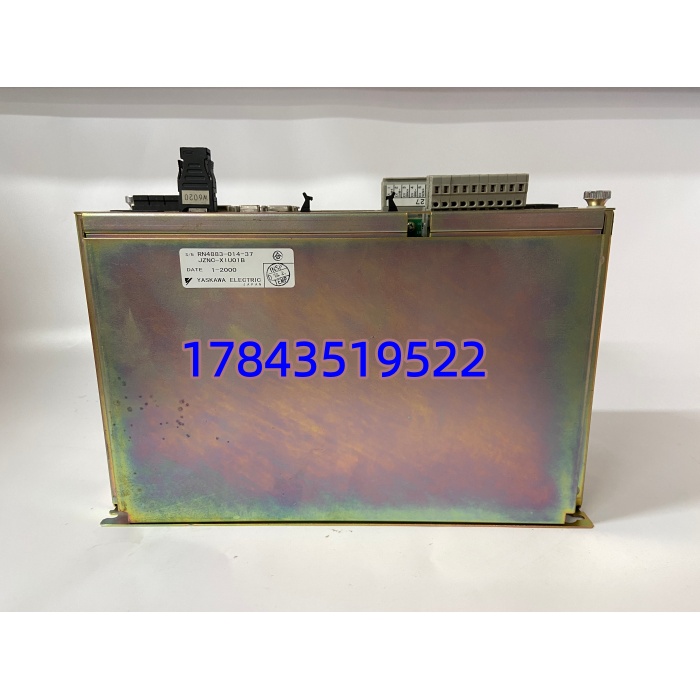

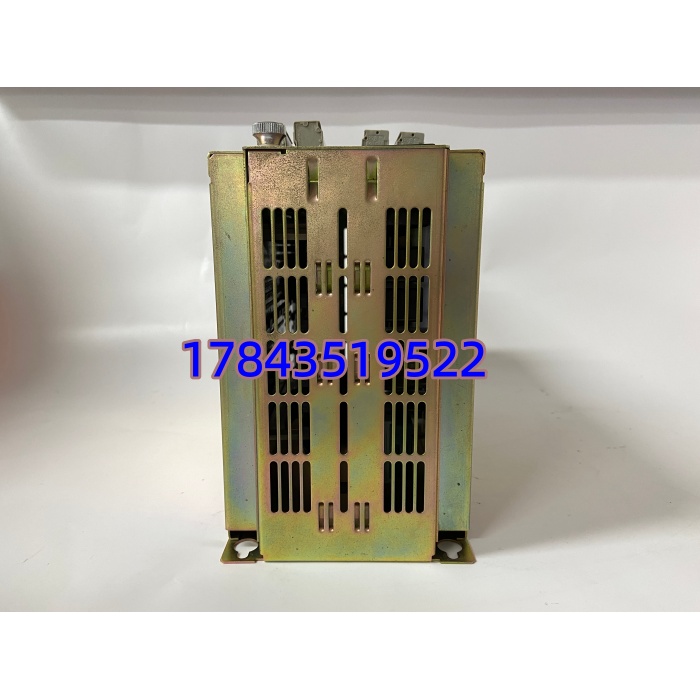

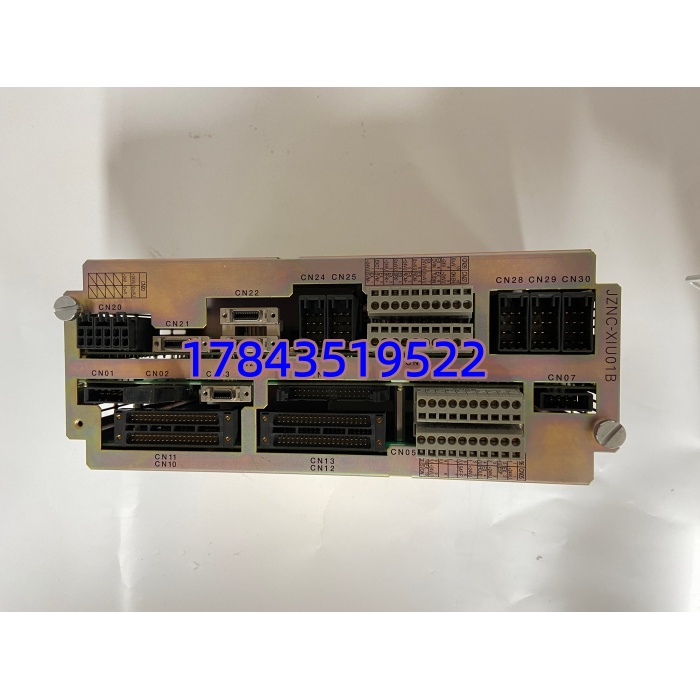

· 型号：JZNC-XIU01B（MOTOMAN XIU-01B）
· 品牌：Yaskawa Electric Corp. / MOTOMAN（日本）
· 系列：MOTOMAN XRC / NX100 Robot Controller — eXtended I/O Unit (XIU)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Yaskawa MOTOMAN JZNC-XIU01B eXtended I/O Unit (XIU-01B) for XRC / NX100 Controller |
| 制造商 | Yaskawa Electric Corporation（安川电机） |
| 内部/旧料号 | 142102-1、JZNC-XIU01（初版）、JZNC-XIU01B（Rev.B，兼容初版固件） |
| 适用控制器 | MOTOMAN XRC（如 XRC Ed./XRC-HF/HB）及 NX100 系列主控柜，需配 JZNC-XRK01/XRB01 CPU 架 |
| 连接方式 | XI-BUS（专用 37pin+ 并行扩展总线电缆）连主 CPU 架；部分版本通过扁平缆或专用 XI-Cable（JZNC-XGI…系列） |
| I/O 扩展能力 | 本身为总线接口单元，需插对应 XRC/NX100 系列 I/O 板（如 JANCD-XIU01 数字 I/O 板、JANCD-AIO01 模拟 I/O 板等）构成完整 I/O 站 |
| 伺服串行接口 | 提供 1～2 路伺服串行口（Servo Serial I/F）用于扩展外部轴或远程 I/O 串行通信（依具体 NX100/XRC 配置） |
| 外部信号支持 | 支持 External Start / Hold / Reset / Alarm Clear 等外围硬线信号经此单元接入 |
| 供电要求 | 由机器人控制柜内部 24V DC 背板或专用电源模块（如 JZNC-YEU01PS）供给，典型 <15W（含所插 I/O 子板） |
| 指示灯 | 前面板 / 顶部 PWR（电源）、COM（XI-BUS 通信）、ERR（错误）LED 指示 |
| 安装形式 | 控制柜内专用卡槽 / DIN 导轨安装（依机柜版本，通常固定在 CPU 架旁或独立 XIU 托架） |
| 工作温度 | 0℃ ～ +45℃（柜内，典型机器人电控室），存储 -20℃ ～ +70℃ |
| 兼容注意 | JZNC-XIU01B 向后兼容初代 JZNC-XIU01 所插 I/O 子板（JANCD-XIU01 等），但初代可能不支持新版 NX100 某些诊断功能——备件建议买 B 版 |
| 生命周期 | XRC/ 平台 EOL，JZNC-XIU01B 原厂停产，渠道多为 NOS 或经测拆机/翻新 |
产品介绍
（E 维护者视角切入）在某汽车焊接线碰到过——六台 MOTOMAN UP130 XRC 柜，#3 柜外启动按钮无反应但示教器能 JOG，查发现 JZNC-XIU01B 的 XI-BUS 接口根部焊点因柜内长期微震出现裂纹（老装置第十二年），XI-BUS 通信闪断致外部信号不被 CPU 识别。模块本身无易损半导体，典型故障模式就是背板焊点疲劳开裂或柜内潮湿致总线口氧化——但它一旦通信中断，所有经 XIU 扩展的外部 DI/DO（外部启动、夹具夹紧确认、安全门旁路等）全丢，机器人只能示教模式运行不能自动循环。那次库房没备件，原厂答复停产等 NOS 要两周，最后从停用样机拆了一台顶替。
严格来说 与初版 JZNC-XIU01 外观近但 B 版修正了部分 诊断握手时序——老 XRC 柜两版通用， 柜建议只用 B 版（）。它必须配对应 I/O 子板（JANCD-XIU01 等），裸 XIU 单元本身不提供 I/O 点只做总线桥接。按 ABC 分 A 类关键件（机器人自动线外启动/夹具反馈必经之路），建议按在用 XRC/ 控制柜数 N，备 N+1 跨柜互备最低 1 件冷备。新项目选 Yaskawa FS100 / DX200 平台，老装置延寿只买同型号 NOS。
应用场景与库存策略
焊接/搬运/喷涂机器人线（XRC/ 柜）靠 扩展外部 DI/DO——它挂了，外部启动无效、夹爪到位信号不进 PLC、安全门状态丢失，机器人只能手动示教不能投入自动生产。而原厂新货无、交期=无货，紧急调不到是新项目典型痛点。
- —每柜 1 块 （部分大线多扩展架配多块）→ 非它不可因 XRC/ 专有 XI-BUS 定义，通用 PLC I/O 模块不替代 → 。
- 多扩展架配置（>1 XIU/柜）—少数复杂线一柜配两块 XIU（主+扩展），此种按实际 XIU 总数 N 备 N+1。
- 老线延寿不停机改造—原系统 XRC/ → 只买 （B 版），初版 JZNC-XIU01 在 柜可能报诊断不完全建议避用。
- 防呆： 必须与相配 I/O 子板（JANCD-XIU01 等）成套使用，买裸 XIU 单元若柜内原有子板可移过来复用——但收货核对 XIU 本体含固定件/线缆（XI-BUS 扁平缆通常随 CPU 架出货不单独配），确认你柜内 XI-Cable 完好再下单只买模块。
真实案例：华南某摩托车车架焊接线六台 MOTOMAN UP-50 XRC 柜，第三年秋检做外启动测试发现 #5 柜无反应——查示教器报”EXT I/F Comm Error”，量 XI-BUS 缆两端导通正常，对调确认故障在 （B 版）。库房按”机器人备件只备伺服放大器”思维没备 XIU，原厂中国区回复 EOL 找 NOS 要等 3 周。产线停自动模式转纯示教运行撑了十天等备件到。事后按建议：a) 全车间 6 柜追补 2 块 NOS 密封存备件柜（一台作轮换冷备一台作应急） b) 建立 XRC/ 老件 Last-time-buy 预警——再晚半年连 NOS 也询价困难。千把美金模块挡的是整线掉自动循环。
