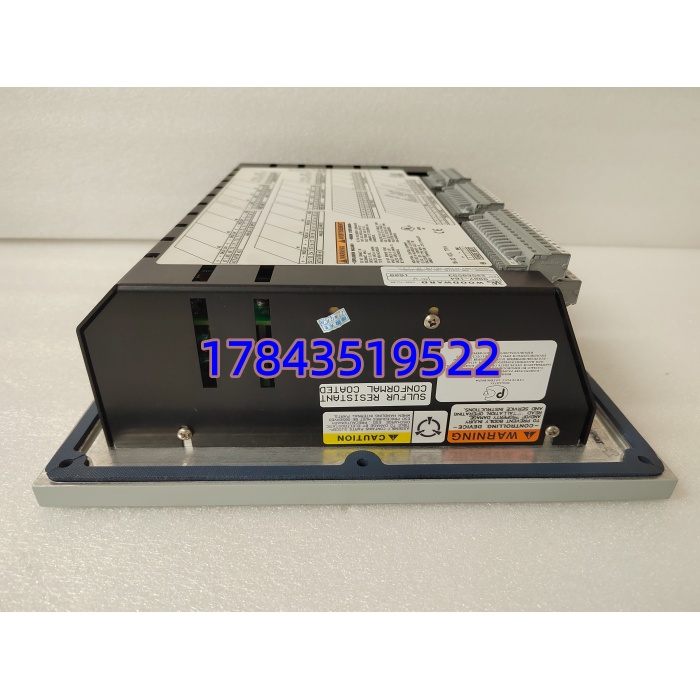

产品详情
· 型号：9907-164
· 品牌：Woodward（伍德沃德 Woodward Inc.，美国）
· 系列：505 Digital Turbine Governor — 单抽汽/进汽+分程执行器版（Steam Turbine w/ Extract/Admission）
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | Woodward 505 Digital Turbine Governor, Model 9907-164 (Steam Turbine w/ Extract/Admission) |
| 适用对象 | 工业汽轮机、冷凝/背压/抽汽式汽轮发电机、透平膨胀机 |
| 处理器 | 32-bit 微处理器，执行转速/负荷 PID + 启动顺控 |
| 供电 | +24 VDC（18–32 VDC 允许），典型 1 A @ 24V，反极性保护 |
| 离散输入(DI) | 16 点干接点输入 — 4 点专用（Run/Stop/Trip Reset/Remote Speed Ref）、12 点用户可编程 |
| 模拟输入(AI) | 6× 4–20 mA（可组态为转速外给定、抽汽压力、排气压力等），隔离 ≤500V |
| 模拟输出(AO) | 0–10 VDC 或 ±10 VDC（可跳线）驱动电液伺服阀/定位器，分辨率 12 bit |
| 继电器输出 | 内部驱动报警/跳闸继电器（Trip/Fault/Run 状态触点引出至端子） |
| 转速输入 | 磁电探头（被动）或电涡流（有源 5–15V）— 2 通道（主/辅），0–20 kHz，软件可标定齿数 |
| 通信接口 | RS-232（前端编程口）/ RS-422（远程 Modbus RTU 或 ASCII），支持 505View/OpView 软件 |

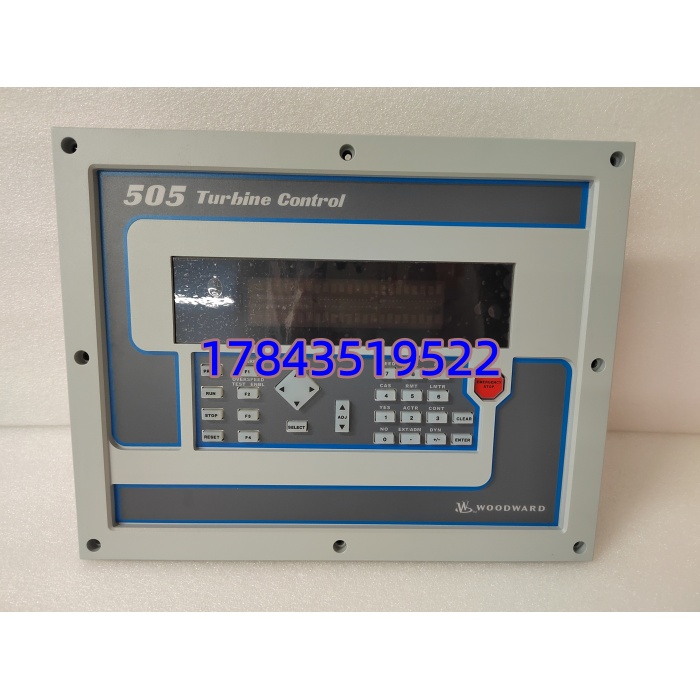

| 操作面板 | 前部 30 键多功能键盘 + 2×24 字符背光 LCD（菜单驱动组态，可设口令保护） |
| 控制功能 | 转速 PID（Isochronous / Droop）、负荷控制、抽汽压力串级、临界转速区跳过、阀门限位、自动暖机/升速程序、紧急停机先出(First-Out)记录 |
| 编程软件 | 505View（DOS/Windows 早期版）或 OpView™（Windows），通过 RS-232 连接 |
| 防护等级 | 面板 NEMA 4X / IP56（前门安装），箱体依机柜定 |
| 环境要求 | 运行 -20…+60℃（-4…+140℉），5–95% RH 无凝露；存储 -40…+85℃ |
| 尺寸(约) | 面板 355×279 mm（14″×11″），深 ≈102 mm（4″），重量 ≈4.1 kg（带包装） |
| 认证 | UL / cUL / CE（依出货批次），符合 API 612 推荐调速性能 |
| 关联型号 | 9907-162（基础蒸汽轮机版，无抽汽）、9907-163（单执行器气体轮机版） |
产品介绍
电厂小修做完发现 505 屏报”Sensor Failed—Magnetic Pickup #1″但探头阻值正常——现场实测多半是前门密封老化潮气侵入 9907-164 转速输入比较器，老批次（2005 前）对探头感应电压下限要求偏严，换个新机通常消警。这东西本质上就是汽轮机调速回路的”小脑”：它吃两个转速探头信号做三取二逻辑判断，跑 PID 算阀位指令给电液伺服阀，同时管临界转速跳跃和跳闸先出记录，所有参数能在前面板键盘改也能连 PC 用 505View 下装。
采购只有一句话：这是老线维护品，新项目 Woodward 主推 MicroNet Plus/505E 新平台。买时确认带 程序备份（.505 文件）或要求供应商提供同版本空机+说明，因为 505 不自带工程上传功能（只能下装不能上载完整注释），旧机若没备份换上新机得凭记忆或查最后一次打印清单重输——这是现场最痛的点。太原周边测好库存通常隔日达。
替换与升级建议
✅ 直接替换
- 9907-164（同型号不同批次/NOS） — 断电拆旧→装新→通过 505View/OpView 下装原 .505 工程文件（含 PID 参数、临界转速表、I/O 组态），无硬件改动。建议新机固件版本 ≥ 原机版本避免组态向下兼容告警。
- 9907-164 ↔ 9907-167（505E 版，Enhanced 505） — 电气兼容可互代但 505E 固件功能有扩展（更多 I/O 选项、增强诊断），若原工程为 505E 格式不能降代用普通 164；升代（164→167）通常组态可向下兼容但需验证抽汽功能是否超出 164 授权（505E 通常全开）。基本无额外硬件成本，确认软件版本匹配。
⚠️ 软件兼容（功能受限，慎用）
- 9907-162（505 基础蒸汽轮机版，无抽汽/补汽） — 物理安装尺寸、电源、键盘完全一样，仅当原 164 工程未启用抽汽压力串级及第二执行器功能时可降代使用；若原组态调了 Extract/Admission 参数，162 会报配置不匹配或丢失该功能。降代前须核对 505View “Configuration → Options” 中未勾抽汽。改动量小但有限制，不建议作为标准备件除非确认你们机组是纯单阀无抽汽。
- 9907-163（气体透平版） — 燃气轮机版 I/O 映射不同，不可直接代 164（燃料阀/加速限制逻辑不同），强行换会导致组态报错。
❌ 硬件不兼容
- Woodward MicroNet Plus / DSLC / EasYgen 系列 — 完全独立架构，背板、接线、软件（Gap / Micronet / EasyGen）均不通，不可代用。
- ABB Symphony / Emerson Ovation 调速卡 — 不同厂商体系，无兼容可能。
市场流通多为 NOS 或测好拆机（部分带新前盖密封），强烈要求供应商提供上电自检通过 + 键盘 LCD 全显测试 + 序列号备案，并确认你们有原机 .505 工程备份文件。
