描述
产品详情
· 型号：9907-164
· 品牌：WOODWARD
· 系列：505 / 505E 数字汽轮机调速控制器
技术参数
- 产品身份: 505 系列汽轮机数字调速器本体（前面板嵌入式安装，自带 2×24 字符 LCD + 30 键键盘，不依赖外部 PLC 跑控制）
- 供电区分: 9907-164 = 24 VDC（典型 24 VDC，≤1 A）；同系 9907-166 = 88–132 VAC / 90–150 VDC 宽压；9907-167 = 带发电机调压扩展
- 处理器: 32 位微处理器，菜单驱动组态，505View / OpView 下装
- 转速输入: 2 路磁电式（MPU）转速探头，0.5 Hz–10 kHz，支持有源/无源探头
- 模拟输入: 6 路可编程 4–20 mA（主汽压力、抽汽压力、油温、负荷反馈等）
- 数字输入: 16 路干接点（4 路专用：停机/允许启动/转速给定升/降；12 路可编程）
- 模拟输出: 多路 4–20 mA（转速/负荷/阀位送 DCS）+ 执行器驱动输出 ±10 V DC 或 4–20 mA（推 MOOG 电液伺服阀）
- 继电器输出: 6 路 C 型触点（跳闸/报警/首出/远程启停）
- 通信: 2× 串行口，RS-232 / RS-422 / RS-485 可选，Modbus RTU（ASCII/RTU），无原生以太网（505E 后期加装网关除外）
- 控制算法: 转速 PID + 辅助 PID + 串级 PID；临界转速避越；自动启机顺序（暖机/升速/并网）；抽汽/补汽压力控制（505E 专属）
- 保护: 内置超速停机逻辑、低油压/真空低/轴温高外部跳闸汇总、3 段首出故障记录（First-out SOE）

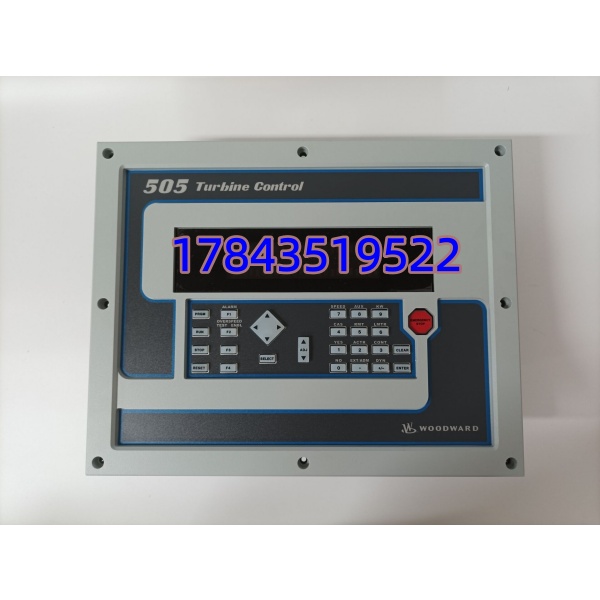

- 前面板: 2 行×24 字符背光 LCD，30 键（含独立超速试验键），就地改设定值/做 110% 超速测试
- 机械: 约 356×279×102 mm（面板型），4.13 kg（9.11 lb）；前脸 IP56 / NEMA 4X，机箱后 IP20
- 环境: -20~+60 °C（NEMA4X 背板安装 -25~+55 °C），5%–95% RH 非凝露
- 认证: CE / UL / cUL，EMC 按 IEC 61000
- 状态: 505/505E 仍属 Woodward 现役维护线，未 EOL
产品介绍
汽机厂房里老 505 调速器屏幕一暗，操作员在 DCS 上点”升速”没反应——这种停机等件场景里，9907-164 就是单机 24 VDC 供电版的救场主角。它不像前几轮聊的 PM891K01（AC800M 过程 CPU）或 T8110B（Trusted TMR 安全 CPU），505 是自带人机界面、独立跑透平转速闭环的专用调速器：磁阻探头进来算转速，PID 出 ±10 V 推调门油动机，临界转速区自动提速率避开共振，超速 110% 时硬件逻辑直接拉继电器跳 AST。某自备电厂 25 MW 抽汽机组，原 505 屏显驱动 IC 老化，换 9907-164 后把原 505View 工程（.505 文件）下装进去，启机曲线和抽汽压力设定值原封不动，停机窗口 40 分钟搞定。
采购侧讲，这型号渠道 SEO 污染典型有两类：一是把 9907-164 写成”A-B 品牌 9907-164″（易卖页误植 Allen-Bradley 前缀，纯蹭词）；二是把 CAUTION 电阻、KUKA 电源也叫 9907-164 混搜。真 9907-164 只认 WOODWARD 505 系列、24 VDC、面板型带 LCD 这三件事。2026 年国内现货挂价 ¥1,600（易卖低标虚头）到 ¥1,900（易卖另一店）到 ¥3,250–¥3,580（长欣/雄霸级）到 ¥8,853–¥9,780（贵州源妙虚高），全新原装 New Surplus 真实成交 ¥3,000–¥4,500/台 含税运带 505View 读版本较稳，低于 ¥2,000 的”全新”多拆机屏贴（LCD 角有压痕、键盘磨光）。领导批价卡 ≤¥4,500/台、12 个月质保、带 505View 下装原工程启动视频（读出版本号+2 路 MPU 计数正常）即可。它不适合拿去当普通 PLC 站——没 IEC 61131 运行时，强塞进 DCS 机柜是错配，但它能和 Mark VIe / AC800M 通过 Modbus 或 4–20 mA 并存在同一汽机控制链里。
