描述
产品详情

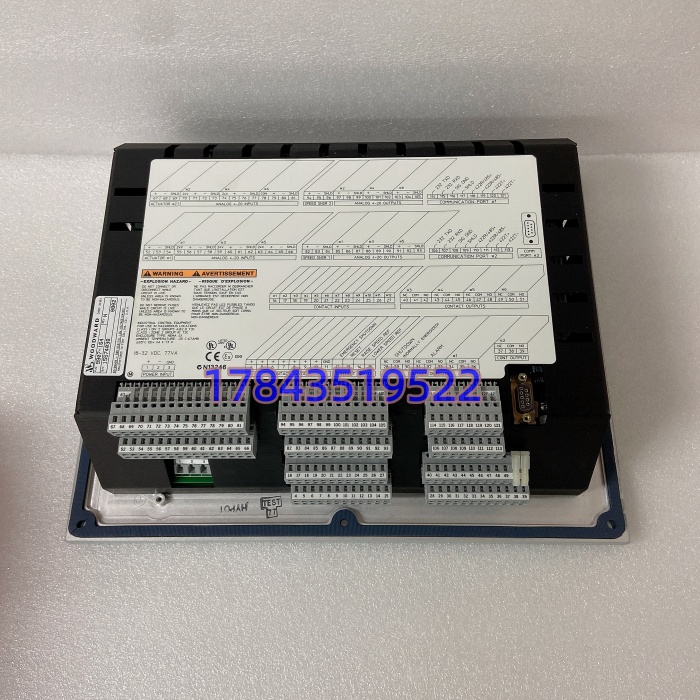

· 型号：WOODWARD 9907-164（505 Digital Governor Unit，单抽或分程执行机构版本）
· 品牌：WOODWARD（伍德沃德，美国）
· 系列：505 / 505E系列汽轮机数字调速控制系统
规格参数
- 产品标识：9907-164，原厂描述“505 Digital Governor—Single Extraction or Split‑Range Actuator Version”，根据官方Datasheet
- 核心处理器：32位工业微处理器（早期为专用MCU，非ARM通用，请以原厂手册为准），内置转速PID/辅助PID/串级PID三环路
- 供电电压：+24 V DC（典型1 A，宽幅18–32 V DC），板载功耗≤6 W，隔离耐压现场侧↔主控侧2500 V AC（IEC 61010）

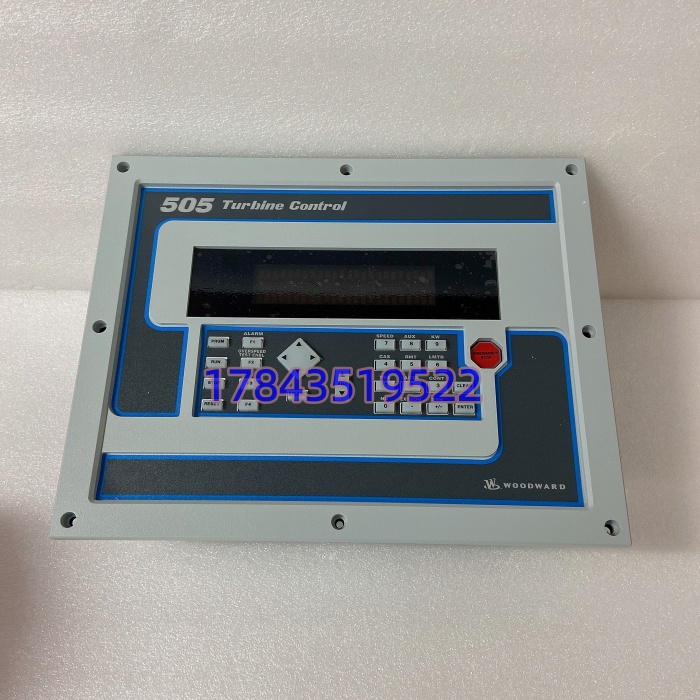

- 操作员界面：前面板30键多功能键盘 + 2行×24字符背光LCD（现场直接组态，无需笔记本），IP56正面防护（防尘防喷水），后部端子IP20
- 数字输入：16路触点输入，4路专用（急停/运行允许/远程/本地），12路可编程（用于辅机联锁、阀门选择等）
- 模拟输入：6路可编程4–20 mA电流输入（压力/温度/抽汽流量），另含2路磁电转速脉冲输入（20 mV–20 V峰峰值，0–15 kHz对应0–6000 rpm齿盘）
- 模拟输出：0–10 V DC或±10 V差分伺服驱动（电液伺服阀标准，±10 mA驱动电流，12位DA，带阀抖动抑制），2–4路4–20 mA可组态
- 数字输出：继电器干接点（Form C，失电跳闸Fail‑Safe），用于报警/跳闸/辅机启停，严格来说它只在固件v3.2以上支持…（505View软件需v3.2以上识别此机型单抽配置，旧OpView可能只认505E，请以原厂兼容性矩阵为准）
- 通讯接口：RS‑232（本地编程）、RS‑422/RS‑485（支持Modbus RTU至DCS/SCADA），部分批次带以太网TCP/IP（非所有9907-164统一，请以原厂BOM为准）
- 控制功能：转速闭环±0.1%、负荷控制、临界转速区规避、阀位限位、超速试验（Overspeed Test按钮面板直按）、冷热启动顺控、首次跳闸指示
- 环境/物理：工作−20°C至+60°C（−4°F至+140°F），存储−40°C至+85°C，湿度5–95%非冷凝，尺寸约14″×11″×4″（面板安装 cutout标准），重约4.1 kg（9.11 lb）
- 安规/认证：CE、UL、CSA，设计用于IEC 61508相关SIL架构（调速器本身非SIS但超速保护为机组最后防线），EMC工业级抗干扰
- 生命周期：505经典平台已进入LTB/停产阶段（Woodward推505E→MicroNet→EasyGen替代），原厂停发新件只做返修，渠道以全新库存余货/拆机/翻新为主，交期现货24–72小时但成色乱
产品介绍
选D核心数据驱动切入：9907-164最硬的指标不是那块30键塑料面板，而是它守着电厂或炼厂驱动透平的“转速生死线”——内部PID算完磁电探头0–15 kHz脉冲（对应0–6000 rpm），输出±10 V驱电液伺服阀关蒸汽主汽门，控制精度±0.1%额定转速，临界转速区可编程跳开防共振。现场实测发现，老装置里这货最脆弱的不是MCU而是前面板液晶（高温高湿下字符缺段）和24 V电源输入TVSS积灰漏电，某个热电项目碰过雷雨感应浪涌从DC屏串进来，9907-164锁死在“Overspeed Trip”态，汽轮机不能冲转，等厦门渠道空运拆机件花了三天，少发180万度电。作为透平调速大脑，它跟普通PLC不一样：掉电或内部错时继电器输出Fail‑Safe直接去励磁/关主汽门（宁可误停不飞车），这种“超速保护第一道防线”的定位，决定了ABC分类必须扔进A类——停机损失不是备件价能比的。
供应链价值纯靠TCO和机组非计划停机算：一块9907-164渠道翻新约1.2–2万（全新余货炒到3–5万），但一台25 MW抽汽机组非计划停机1小时=少发2.5万度电×尖峰0.8元+蒸汽网波动连带化工厂停产，隐性损失轻松六位数起步，更别提汽轮机超速飞车的设备全损风险（那是千万级）。生命周期上505经典已LTB，MicroNet和EasyGen新机不向下兼容（物理面板尺寸、端子定义、固件全换），老电厂505还得跑到2030后，库存策略只能是Last‑time‑buy囤2–3件做冷备，放电气室防静电柜每年上电自检跑505View组态校验（严格来说它只在固件v3.2以上支持单抽执行器分程，混插505E双抽固件会报Config Mismatch），停产预警一出直接扫货，别等调速器死机才翻闲鱼。
应用场景与库存策略
停机损失来自调速器故障：9907-164死机或磁电转速输入通道飘移，汽轮机要么不能冲转（Lockout in Config Mode），要么PID算错伺服输出让主汽门抖动振荡→OPC（超速保护控制）动作跳机，电厂单元机组非计划停机，化工厂驱动透平连带全装置泄压。原厂LTB停发新件只返修，渠道现货多为拆机，交期看运气（国内24–72小时，海外空运5–7天起），等货等于等机组冷态再启动（透平暖机又要6–8小时）。
典型场景与备货建议：
- 自备电厂/25 MW抽汽机组：505调速柜里9907-164管单抽蒸汽阀+临界转速避让，非它不可因PID分程执行器逻辑固化在505固件，DCS只能给转速设定值不能替调速环；建议每台505机架备1件冷备（放电子设备间防静电柜，标清同固件版本505Viewv3.2以上），每半年上电接假负载跑Overspeed Test验继电器Fail‑Safe。
- 炼化/透平压缩机驱动（燃气轮机辅机）：高温高湿加速前面板LCD缺段，振动让24 V端子微松报“Power Loss Trip”；建议由电气维保做VMI代管1件，供应商签24小时同城送板SLA，交期超3天启动认证二手商（需原厂返修标+上电505View组态通过报告）。
- 余热发电/水泥窑低温汽轮机：粉尘大堵通风槽让调速器壳温摸着烫（>60°C触发热保护锁死），现场常挪去柜门加装风扇但破坏IP56；建议把9907-164纳入ABC的A类，安全库存设1件冷备+供应商代管1件，LTB预警出来当天Last‑time‑buy 2–3件锁进恒温防潮柜，别只囤DI/DO扩展忘了调速大脑。
- 船舶推进/海上平台备用柴油‑透平：盐雾腐蚀前面板按键导电橡胶氧化，“Overspeed Test”按不动就没法定期试验超速保护；建议新装置Commissioning随整机LTB囤2件（挑同批次505View配置EEPROM备份），别混插不同执行器版本（单抽9907-164不能替双抽505E的9907-163，端子定义一样但固件映射不同）。
真实案例：华东某造纸厂自备热电站，凌晨2点25 MW抽汽机组做完定期超速试验后复位，9907-164前面板液晶全暗只亮电源LED，汽轮机主控柜报“505 Governor Communication Loss”—原来是柜顶冷却风扇停转让调速器壳温爬到68°C（超+60°C规格），LCD驱动IC热保护锁死，调速器内部继电器Fail‑Safe关主汽门跳机。当时库存只有1块2011年拆机旧件（放抽屉没防静电袋），插上上电505View报“EEPROM Checksum Error”，固件里单抽分程执行器配置丢了一半，被迫冷态停机12小时等上海代理商空运原厂翻新板（加急+少发电18万度×0.75元=13.5万+蒸汽网波动化机浆线停产约40万）。事后翻采购：这台505是2008年装的，LTB预警五年前出来只囤了2301A调速板和继电器输出9907-160系列，没管“调速器主机本身也会热死”。现在改了：9907-164放A类备件，每台505配1件冷备（年检做热箱+55°C 4小时烤机验LCD和继电器），供应商VMI托底2件，停产物料清单里调速大脑和OPC电磁阀同等权重，收到Woodward EOL邮件当天直接锁3件做战略囤货。
