描述
产品详情
· 型号：9907-147（Woodward 505/505E 系列数字调速控制器）
· 品牌：WOODWARD Inc.（美国伍德沃德）
· 系列：Woodward 505 / 505E Digital Governor for Steam & Gas Turbines
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品名称 | Woodward 505 / 505E Digital Turbine Governor (9907-147) |
| 制造商 | Woodward, Inc. USA |
| 控制器类型 | 微处理器数字调速器，菜单驱动组态（本地键盘或 Woodward Control Assistant） |
| 适用原动机 | 单缸/多缸工业蒸汽轮机、单抽汽或补汽式、小功率燃机驱动（依 I/O 选项卡配置） |
| 电源输入 | 18–32 V DC（24 V DC 典型）或 85–132 V AC / 100–150 V DC（依后背板选件，常见 24V DC 版） |
| 模拟输入 | 最多 6 路可编程 4–20 mA（转速基准、抽汽压力、负载信号等），隔离 |
| 离散（触点）输入 | 最多 16 路可编程干接点（起动/停机命令、遥控增/减、临界转速旁路等） |
| 模拟输出 | 最多 6 路可编程 4–20 mA（阀位反馈、转速值上传 DCS 等，依选项卡） |
| 继电器输出 | 最多 8 路可编程 C型继电器（报警/停机/状态，额定 5 A @ 250 V AC） |
| 执行器驱动 | 2 路（单/双执行器），支持 CPC 电液转换器或 SPC 伺服定位器接口 |
| 人机界面 | 前面板 2 行 × 24 字符 LCD + 26 键薄膜键盘，LED 状态指示（Run/Fault/Trip） |
| 通信接口 | RS-232（本地面板配置/调试）、RS-485/RS-422（Modbus RTU Slave 可选，部分需通信选件卡） |
| 保护功能 | 可编程超速跳闸（Overspeed Trip）、临界转速避开区、阀门限位、自诊断 |
| 工作温度 | -20 ～ +60℃（运行中），贮存 -40 ～ +85℃ |
| 防护/安装 | NEMA 4X / IP56 前面板防护（壳体版），柜内背板或法兰安装（依外壳选项） |
| 认证 | CE、UL、cUL，部分配置符合 API 611 / API 670 相关建议 |
| 编程软件 | Woodward 505 Configuration Software / Control Assistant（PC 端离线组态 + 在线下装） |
产品介绍
汽机控制柜里最怕 505 屏不亮或按键无反应——停机就得等调速器。9907-147 属于 Woodward 经典 505E 家族，核心价值不是”能调速”（任何 PLC 都能做），而是把临界转速避开、暖机曲线、抽汽压力串级和超速三取二逻辑固化在固件里，现场工程师用前面板键盘 15 分钟就能完成基本组态，不用写一行 ST 代码。某个项目碰到旧 9907-162 液晶发黄看不清，临时顶了一台 9907-147（同为 505E 壳体系列），进 Configuration Tool 改机型→重编译→下装→核对 I/O 映射，约 1–2 小时可恢复运行（前提是原参数备份存在）。
采购提醒两点：第一，Woodward 505 系列按选件卡（电源/通信/模拟量扩展）细分很多子型号（9907-162、164、165、167 等），9907-147 如确为 505 调速器本体，替换时需核对后背板选件卡版本与 I/O 点数是否一致，单纯型号接近不够；第二，渠道偶将 MicroNet DI 模块（8CH 24V DC 源型输入，配 9907-160 底板）也标 9907-147，这是完全不同产品——调速器不能替 DI 模块，DI 模块也不能替调速器，下单务必确认外观是带键盘的 505 壳体还是插架式 I/O 卡。（若您实际要的是 MicroNet 8DI 模块请告知重出。）
替换与升级建议
✅ 直接替换
- 同型号 9907-147 → 9907-147：插回原位，用备份 .505 文件下装组态即可（约 20 分钟含核对跳闸值）。
⚠️ 软件兼容（需改配置/重下装）
- 9907-162 / 9907-164 / 9907-165（505E 系列同级）：物理壳体尺寸兼容、背板接法相近，但 I/O 选件卡配置可能不同（模拟量点数/通信口），需在 505 Config Software 中新建或打开原工程→更改 Controller Type→重编译→下装，并现场核对执行器校准与跳闸设定值。改动量约 1–2 人时，无额外硬件成本（若 I/O 点数一致）。
- 9907-167（505 带 Ethernet 选项）：向下兼容做调速器功能但通信口不同，若原系统依赖 RS-485 Modbus 需确认选件卡匹配。
❌ 硬件不兼容

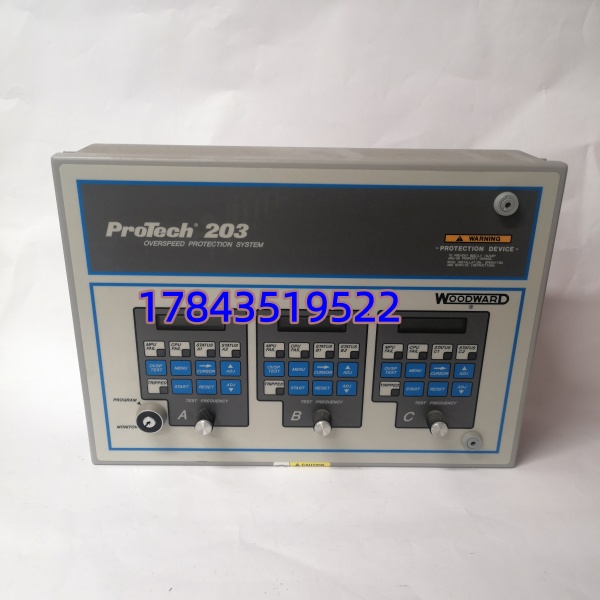

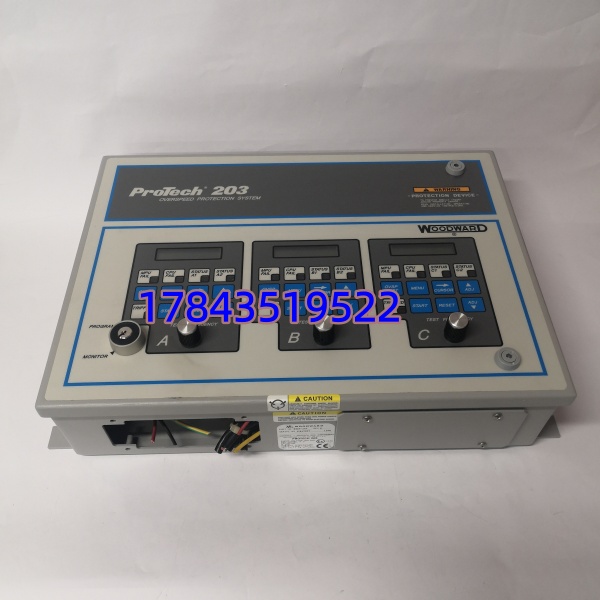

- ProTech 203 超速保护单元（9907-146/148/149）——外形不同、功能不同，不可替调速器
- MicroNet 9907-160 底板 I/O 模块（DI/DO/AI/AO）——插不进 505 背板，物理与电气定义完全不同
- 老款 505（无 E 后缀，早期固件）：部分新 505E 固件向下兼容但临界转速/抽汽功能有差异，不建议跨代盲目替
如无完全匹配新件，目前靠测好库存或拆机流转（Woodward 505 系列仍大量在用但未停产，新件代理交期通常 4–12 周波动大）。
