产品深度介绍
8446-1019 是工控备件圈里最经典的”同号撞车”型号，没有之一。你在网上搜这个号，一半页面写着”Woodward 505D 汽轮机调速器 8.47万”，另一半写着”Triconex 8446-1019 AI模块 4856元”——价差17倍，功能完全不搭界。采购下单前如果只凭型号不看品牌和外观照片，收到的货插不进机柜是小事，插错烧了相邻卡件就是大事。

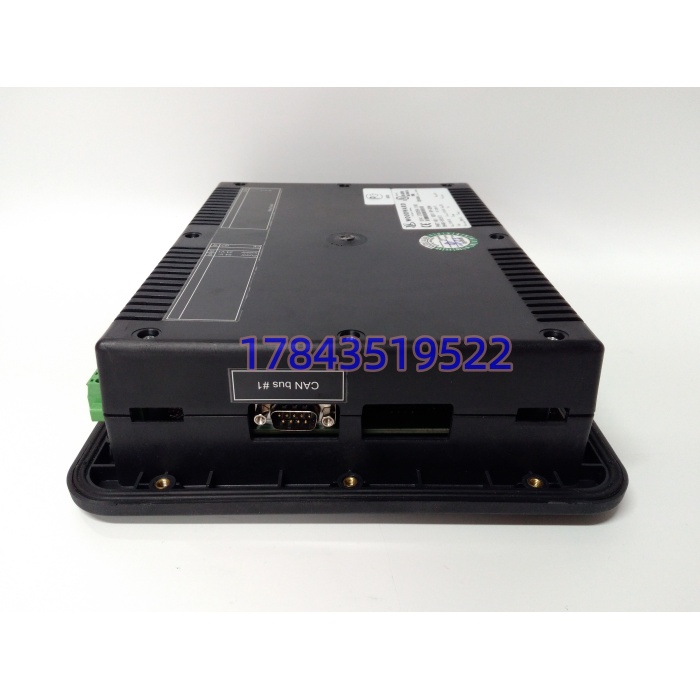

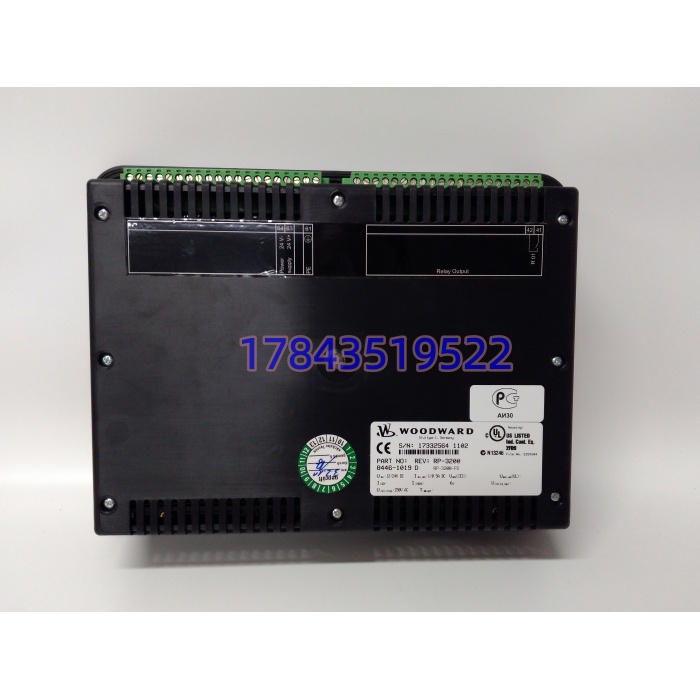

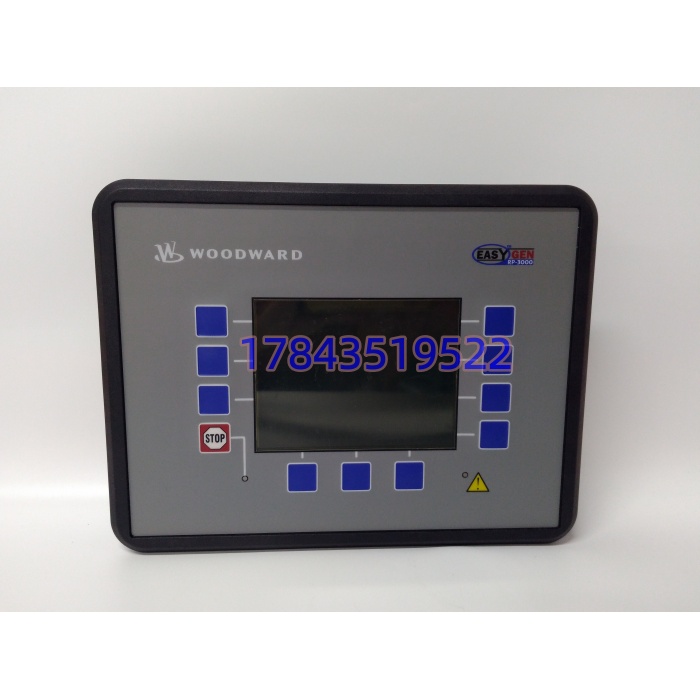

先说 Woodward 8446-1019：它是 505D 系列数字调速控制器的硬件代号，专管中小型汽轮机、燃气轮机、压缩机。前面板带 LCD 和软键，内部跑自适应 PID，2 路冗余磁电/涡流转速输入，临界转速避让自动生效，0.1 秒内把转速拉回设定值。DEH 系统里它是”大脑”，上游接 ETS 保护逻辑，下游驱伺服阀。老电厂技改时 505D 停产，找同号库存件是唯一不用重画 P&ID 的方案。
再说 Triconex 8446-1019：它是 Tricon CX 机箱里的 TMR 模拟量输入模块，8 通道 4-20mA+HART，三腿并行采同一信号然后 2oo3 表决。SIS 系统里它是”眼睛”，把现场变送器的电流变成可信的过程变量。和 3503EN（DI 卡）的区别是它读模拟量不是开关量，和 3700（AI 无 HART）的区别是它能透传 HART 数字诊断。
采购价值一句话：这两个货谁都不能用替代品凑合。Woodward 505D 换了不同型号调速器要重做转速回路整定曲线，耗时按周算；Triconex 8446-1019 换了非 TMR 架构的 AI 卡 SIL3 验算直接作废，安审过不了。库存件贵就贵在”原位零工程量替换”这六个字上。
关键技术规格
Woodward 8446-1019（505D 调速器）
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 数字式汽轮机/燃气轮机调速控制器 |
| 转速输入 | 2 路冗余，兼容磁电式(MPU)或涡流探头，频率范围 0-20kHz |
| 模拟输入 | 8 路（4-20mA / 0-10V / RTD / TC，软件可配） |
| 数字输入 | 20 路（24VDC 湿接点/干接点，软件可配） |
| 模拟输出 | 4 路（4-20mA 阀位反馈/负荷输出） |
| 继电器输出 | 6 路（超速/临界/故障/停机，5A@30VDC） |
| 控制算法 | 自适应 PID + 临界转速避让 + 暖机/升速曲线 |
| 响应时间 | 转速偏差检出 <0.1s，阀位输出更新 100Hz |
| 通信 | RS-232/RS-485 本地调试 + Modbus RTU 远程 |
| 前面板 | 2×20 字符 LCD + 6 个软键 + 状态 LED |
| 供电 | 24VDC（18-36VDC 宽压），典型功耗 15W |
| 工作温度 | -40~+70℃（运行），-40~+85℃（存储） |
| 安装 | 面板嵌入式（505D 标准开孔）或 DIN 导轨 |
| 尺寸重量 | 230×170×60mm，约 1.2kg |
| 认证 | UL / CE / CSA / IEC 61508（依具体应用） |
Triconex 8446-1019（TMR AI 模块）
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | TMR 三重冗余模拟量输入模块（AI） |
| 通道数 | 8 路独立 4-20mA 输入（每组 4 通道共 COM） |
| 分辨率 | 16 位 ADC，精度 ±0.1% F.S.（典型） |
| 输入类型 | 有源 4-20mA（两线制变送器供电由现场回路提供） |
| HART 支持 | 内置 HART 调制解调器，可读取 DD 设备描述文件 |
| 冗余架构 | TMR 三独立 A/D + 2oo3 硬件/软件表决 |
| 诊断 | 开路/短路/超量程检测、Leg A/B/C 健康字节、HART 通信诊断 |
| 隔离耐压 | 通道-背板 1500VAC，通道组间 500VAC |
| 背板总线 | Tricon 专用 TriBus，56-pin 背板连接器 |
| 供电 | 背板 5VDC（典型 1.2A）+ 现场 24VDC（经端子板） |
| 热插拔 | Tricon 系统运行下支持在线更换 |
| 状态指示 | 每通道 OK 灯 + 模块级 PWR/ACTIVE/FAULT |
| 工作温度 | -40~+70℃（运行），-40~+85℃（存储） |
| 安装 | Tricon 机箱专用 I/O 槽 |
| 尺寸重量 | 约 132×105×52mm，0.8-1.0kg |
| 认证 | IEC 61508 SIL3 / TÜV / UL / FM / ATEX |
| 固件兼容 | Tricon v9/v10/v11（需固件版本匹配） |
应用场景与行业案例
“这型号撞车的梗我讲了不下二十遍：有个采购拿着 8446-1019 的询价单问我’为啥淘宝上有的卖四千多有的卖八万多’，我让他拍张现场照片——结果他拍的是汽轮机 DEH 柜里的 505D 调速器面板，淘宝四千多那家卖的是 Triconex AI 模块。这哥们差点花八万买块插不进去的卡。”
- Woodward 8446-1019 场景：某自备电厂 #3 机 25MW 抽汽式汽轮机，505D 调速器 LCD 花屏，升速曲线跑飞。旧件拆下，按键薄膜老化导致菜单无法进入。库存调一块 2014 年 Woodward 原厂密封 8446-1019，面板开孔对位、接线端子一一对应、Modbus 地址拨码继承、临界转速 1200-1800rpm 参数从旧件 EEPROM 读出写入新件，暖机→升速→定速 3000rpm 全程 12 分钟，少一次启机=省 40 万毛利。
- Triconex 8446-1019 场景：某 LNG 接收站 BOG 压缩机 SIS 柜，Tricon v10 系统里 #4 槽 AI 模块报”Leg B Mismatch”，8 路进料流量变送器信号漂移 0.8%。旧件拆下，第二腿 A/D 基准电压飘。库存调一块 2017 年 Schneider 原厂密封 8446-1019，插回槽位、5V 背板上电、TriStation 读 Leg A/B/C 全绿、HART 透传 Rosemount 3051 诊断数据正常，全程 9 分钟。安全工程师原话：”这卡标价 4800 我嫌贵，真 SIS 误动关 BOG 压缩机，放空的天然气够买几百块。”
- 炼化常减压装置：Triconex 8446-1019 采 8 路进料流量、塔顶压力、回流温度，HART 叠加 FF 变送器诊断，提前 3 个月发现一台孔板差压变送器引压管半堵，避免塔顶超压联锁。
- 海上平台燃气轮机：Woodward 8446-1019 管燃气轮机转速，2 路 MPU 冗余，单探头断线不停机，审图员看双冗余转速输入直接签。
微案例（撞车事故版）：2023 年 6 月，华北某化工厂技改，仪表班长拿着一张手写纸条”8446-1019 两块”让采购下单。采购网上一搜，看到一家标价 4850 的店直接下单两块。货到拆箱发现是 Triconex AI 模块，插不进 DEH 柜的 505D 面板开孔。返厂重买 Woodward 版，工期延误 11 天，装置晚开车一天损失 18 万。事后采购复盘：”我光看了型号没看品牌，两块卡差了 16 万，工期赔了 200 万。以后凡带 8446 的号，下单前必须拍现场照片。”
