描述
产品详情

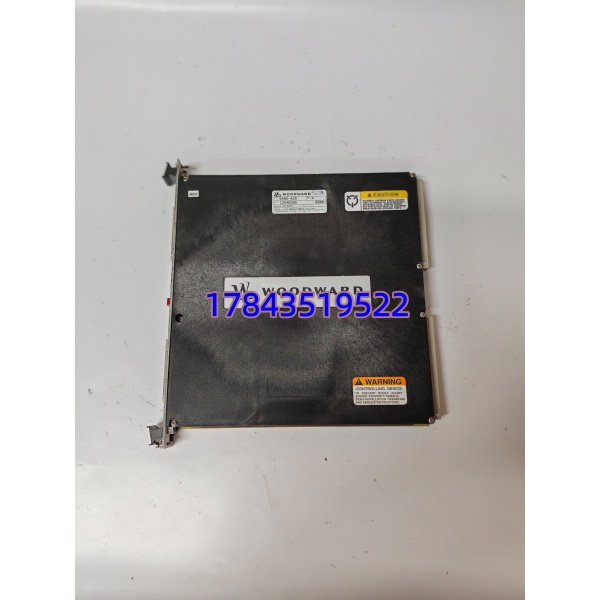

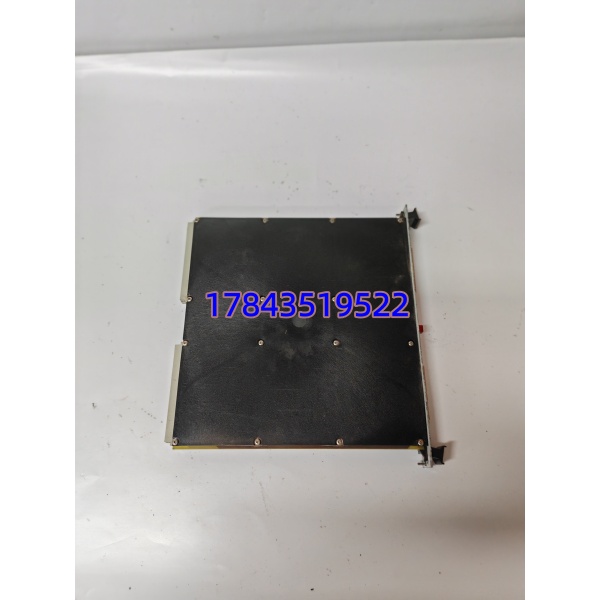

· 型号：5466-425（Woodward P/N 5466-425-RA / -RB）
· 品牌：Woodward GmbH / Woodward Inc.（USA）
· 系列：MicroNet™ TMR (Triple Modular Redundant) / MicroNet Plus Series — Control Processor Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / PN | 5466-425，常见变体：5466-425-RA（Commercial 0～+60℃）、5466-425-RB（Industrial -25～+70℃, G3 可选）、5466-425-RC（Conformal Coat + Ind Temp） |
| 制造商 | Woodward Inc.（USA / Germany subsidiary） |
| 系统归属 | MicroNet™ TMR / MicroNet Plus — 作 TMR 三节点之一(CPU A/B/C) 或 Simplex 单 CPU 应用 |
| 处理器 | 32-bit RISC Embedded Processor（Woodward 专有 MicroNet architecture，时钟 ≈33–50MHz 依掩膜版本） |
| 存储器 | 板载 SRAM（程序运行时）、Flash（非易失 Application + Configuration + Serial Number Binding），典型 1–4MB Flash 依 firmware rev |
| 通讯接口 | 前面板：1×RS-232 (DCE for Service Tool / Watch Window)，可选 10/100Base-TX Ethernet（依 -425 rev 部分版带 Eth PHY 或通过 comm 扩展卡 5475-xxx）；Backplane 与 I/O 模块(5464-414/5464-416 etc.) 经 VME-like proprietary bus |
| I/O 兼容 | 配合 MicroNet I/O 模块：5464-414（DI/DO）、5464-416（AI/AO）、5466-417（高速 DI）等——必须在同机架同 firmware family |
| TMR 功能 | 三片 5466-425 组 TMR —— 各节点独立运行同样 App，结果经 backplane 做 2oo3 Vote；节点故障自动隔离无扰；支持 Dynamic Voting / Mid-value Select 依 application 配置 |
| 指示 LED | PWR / RUN / ERR / Vote Status LED（A/B/C 标识），Service Port Activity LED |
| 固ware / 组态软件 | 用 Woodward MicroNet Toolkit / Watch Window (DOS/Win) 下装 .mnf / .hex application image；严格来说 -RA/-RB 固件向下兼容但 Application 需匹配 MicroNet Toolkit version——极老 App (<v4.x) 在新 -RB 硬件需重新编译确认 |
| 供电要求 | 由 MicroNet 机架背板供 5V DC ±5%（典型电流 1.2–1.5A，功耗 ≈6–8W），无外供端子 |
| 热插拔 | 支持 TMR 节点在线插拔（建议先确认其它两节点 Healthy 且该节点 not Primary voter before extract）；Simplex 单 CPU 插拔 = 控制暂停 |
| 安装方式 | MicroNet TMR 机架专用 CPU 槽（通常 Slot 1/2/3 for TMR triple），96-pin DIN 41612 背板连接器，前板锁紧柄，IP20（柜内） |
| 工作环境 | -RA: 0～+60℃ / -RB: -25～+70℃（储存 -40～+85℃），5–95% RH 非凝露；部分 -RC 含 G3 三防漆；符合 IEC 61508 SIL 2/3 (system dependent) / API 612 / IEC 61131-2 / UL / CE |
| 物理尺寸 / 重量 | ≈233×20×160 mm（6U Eurocard H×W×D），≈0.25 kg |
| 生命周期状态 | MicroNet TMR 平台 Woodward 已 Limited Support——5466-425 新产基本停线，交期 N/A 或 >20周，市场靠全新尾货(New Surplus)及测试拆机；无 Pin-to-Pin 替代——升代需 MicroNet Plus 新 CPU(5480-xxx) 属系统性改造 |
产品介绍
在某海上平台燃气轮机控制柜碰过——三取二 MicroNet TMR 中 #2 节点 5466-425-RB 因柜内冷却风扇停转短时超温后不再 Boot（U-Boot 卡 memory test），幸运另两节点保持运行未跳机。这东西就是透平控制系统的”脑”：跑 Woodward SpeedTronic 逻辑（转速 PID / acceleration limit / overspeed vote），三片互相监督表决——单节点死绝不会误动，但冗余度降为 2oo3→2oo2 需尽快更换。和老 5466-405（早期非 TMR 优化）比 5466-425 支持更大 Flash 及 TMR diagnostic bitmap。
严格来说，5466-425-RA（商用温）与 -RB/-RC（工温+涂层）背板/固件插槽兼容可直接互换——推荐腐蚀/高温区（透平间）用 -RB 或 -RC 替 -RA 版，反之 -RA 插高温区寿命短些。Application (.mnf) 通常跨 RA/RB 兼容但建议用匹配的 MicroNet Toolkit 版本 Rebuild 确认（极少数 <v4.0 老 image 在新 RB 需重编译一次）。库存经理视角：归 A 类最高优先级（TMR 单节点故障不跳车但失冗余；Simplex 单 CPU 故障=控制丧失触发机组停机/旁路由 ESD），Woodward 已 Limited 无原位替代坏只能换同系兼容或全盘升 MicroNet Plus(5480系列)——典型 LTB 对象。
替换与升级建议
✅ 直接替换
- 5466-425-RA ↔ 5466-425-RB ↔ 5466-425-RC —— 插槽/背板/firmware API 同，可直接互换。推荐现场原装若是 -RB 或海上平台优先订 -RB/-RC（G3 涂层），-RA 可临时顶但寿命在高温盐雾区短。
- 与 5466-405（老 Simplex/TMR 早期版）比——405 可替 425 在某些 Simplex 应用若 Application 兼容重编译，但 425 多 TMR diagnostic 位——TMR 三节点建议统一 425 系列不要 405/425 混插（Vote logic 兼容但不一致不推荐）。
⚠️ 软件兼容（需确认 / 可能重编译）
- 若现用极老 Application image (<MicroNet Toolkit v4.x) 在新 5466-425-RB 上报 “Image Incompatible” —— 需用当前 Toolkit 打开 .mnf 源文件 Rebuild 并下装（通常 15 min 工作，需原工程归档）。无源文件则需联系 Woodward 服务部门尝试 Hex 转换（不保证）。
❌ 硬件不兼容
- MicroNet Plus 新 CPU (5480-xxx 系列如 5480-414) —— 背板定义、Connector、firmware 均不同 不可插老 MicroNet TMR 机架替 5466-425，升代需换机架背板+I/O+重组态属改造。
- 5464-414 I/O 模块插 CPU 槽 —— 物理不兼容（I/O 模块与 CPU 槽定义不同）。
