描述
产品详情

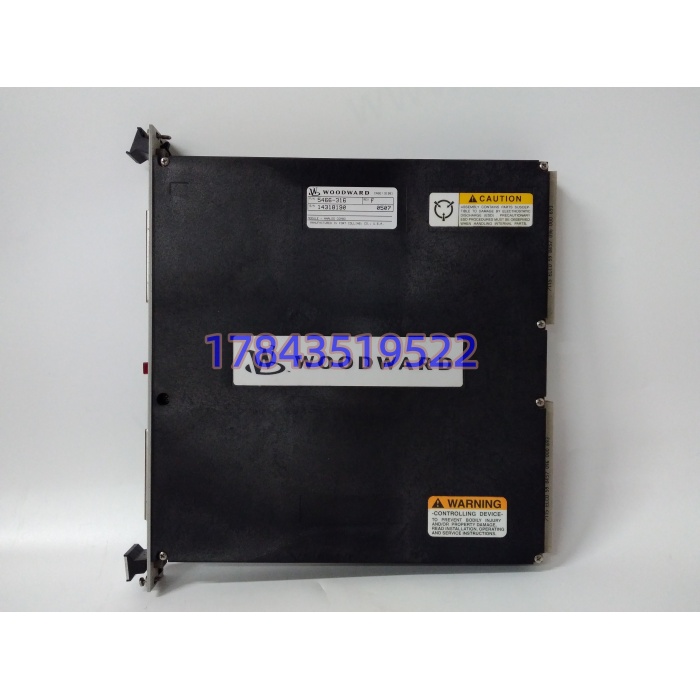

· 型号：5466-316
· 品牌：Woodward
· 系列：MicroNet HD Combo（Simplex 版，兄弟件 5466-253 为 TMR 版）
规格参数
| 参数项 | 参数值（原厂 06933_B 口径为主） |
|---|---|
| 产品类型 | Simplex High Density Combo I/O Module（模拟+速度+执行器组合） |
| 适用系统 | Woodward MicroNet Plus（Coder MicroNet 1.0+）、MicroNet TMR（Coder 5.08+，老 040/Pentium-NT CPU 系统必须用本件） |
| 配套 FTM | 5501-371（Simplex 用，TMR 兄弟件 5466-253 配 2×5501-365） |
| 模拟输入 | 8 路，4–20 mA（或 0–5 V 可组态，原厂以 4–20mA 为基线） |
| 模拟输出 | 4 路，4–20 mA（驱动外部指示器或级联调节器） |
| 速度输入 | 4 路 MPU（Magnetic Pickup），支持磁拾器/接近探头，最低 ~0.5 Hz |
| 比例执行器输出 | 2 路，4–20 mA 或 20–160 mA（可组态推电液转换器/LVDT 驱动） |
| 精度 | 模拟 ±0.15% FS（渠道页口径，原厂新 Smart-Plus 版更高） |
| 供电 | 背板 24 V DC（±10%，双冗余输入） |
| 隔离 | 场侧-系统侧 3000 V DC（据网页1；原厂新代提 channel-ground 隔离增强） |
| 通信 | 模块经背板与 MicroNet CPU 交换，不直接对外跑 Modbus（外通信是 CPU 的事） |
| 热插拔 | 支持（Simplex 系统热插拔需切对应控制回路手动） |
| 指示 LED | 前面板 PWR / OK / 各通道状态（具体以实物面板为准） |

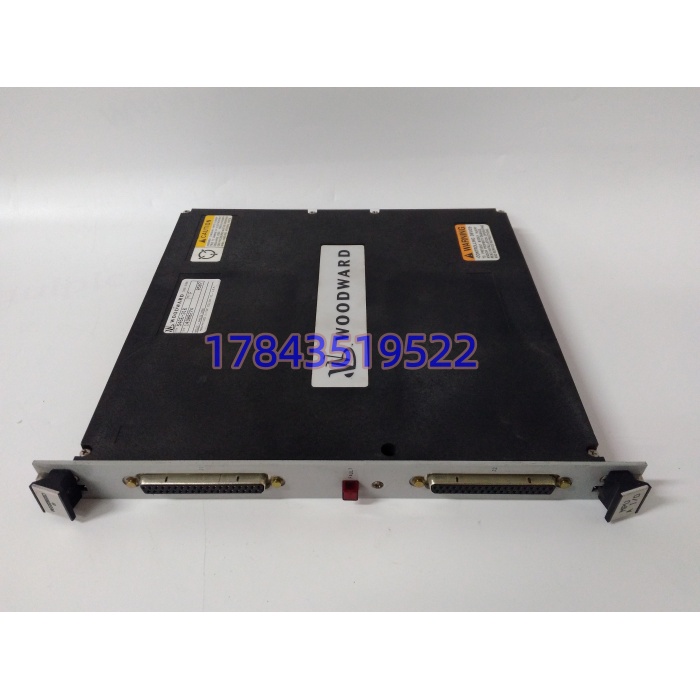

| 连接器 | 后部双模拟电缆接 FTM 5501-371（非直接端子） |
| 工作温度 | -40 至 +85 ℃（原厂基线；部分渠道标 +70℃ 未统一） |
| 存储温度 | -40 至 +85 ℃ |
| 尺寸权重 | 约 140×210×40 mm / 0.86–1.85 kg（渠道口径不一，以实物铭牌为准） |
| 认证 | UL 508 / CE（部分应用配 ATEX Zone 2 系统级） |
| 生命周期 | 原厂 2016 起声明”组件过时”，推荐新系统迁 5466-1115/1105 Smart-Plus Combo；老系统继续供备件，不推 Last-time-buy（据网页2 原厂公告） |
| 同族参照 | 5466-253（TMR 版同功能）、5466-1115（标准精度新代）、5466-1105（高精度新代）不可直替 |
产品介绍
从 E 维护者视角看，5466-316 是 MicroNet 老机箱里”模拟量和速度全拢在一张卡”的件。某 9E 燃机液压启动系统里碰过：转速控制飘，查下来不是 505 算法错，是 5466-316 的 4 路 MPU 里 Ch3 速度输入通道光隔漏电，低速（盘车 3 rpm）时计数丢脉冲，TMR 系统里另外两路表决把它盖掉没跳车，但 Simplex 小系统就会转速显示阶跃。这种”组合卡里单功能通道隐性退化”比整卡坏更隐蔽——HMI 上 AI 都正常，只速度微调时露馅。
严格来说，5466-316 和 5466-253 功能镜像但架构不同：316 是 Simplex（单通道采集，无内部三取二），253 是 TMR（每路三通道硬表决），插错槽位 MicroNet 会报”Module Type Mismatch”，老 040 CPU 系统只能用 316/253 这代老 Combo，换 5466-1115 新代要 Coder 版本和 FTM（5501-372/502 或 5437-523/5501-376）全换，等于改接线。网页8 写”32DI 24V”、网页10 写”TMR 光纤同步卡”、网页9 写”505E 数字操控件”全是跨线串货——505E 是独立控制器不是 I/O 卡，TMR 同步是 CPU 背板事不是 316 职责（请以 Woodward 原厂 06933_B 公告为准）。采购端别把它当通用 AI 卡——它绑 MicroNet 背板协议和 5501-371 FTM，离开这套就是块带 MPU 接口的废板。TCO 上 Simplex 燃机调速系统按”机箱数 ×1 张冷备”比停一次燃机盘车/启动窗口便宜太多，原厂虽不推 LTB 但渠道尾单会逐年收紧。
应用场景与库存策略
Combo 卡的痛点不是”不出模拟量”，是”MPU 速度通道隐性丢脉冲”或”比例执行器输出漂移导致伐阀零位偏”——前者让转速调节在盘车/低速段抖，后者让导叶零位慢慢漂、长期运行后负荷分配偏。而 Woodward 2016 就声明这代 Combo 组件过时，新系统迁 Smart-Plus，老系统继续供但渠道尾单越来越少，拆机卡 MPU 接口磁抗老化普遍。
- 9E/9F 燃机液压启动与转速控制：MicroNet Plus Simplex 架构信号中枢，非它不可（配 5501-371），建议 A 类，每控制机箱备 1 张冷备。
- 蒸汽轮机 505 改造存量站：老 MicroNet TMR（040 CPU）用 5466-253，Simplex 分支用 316，建议按机箱数 ×1 + 区域共享。
- 海上平台驱动透平：盐雾重，备件必须确认后部双模拟电缆接头无氧化，建议供应商代管 1 张保税。
- 老厂不改 MicroNet 架构项目：按剩余寿命 5–8 年折算囤，FTM 5501-371 同比例备（别只备电子模块忘备 FTM）。
- 改造边界：新系统迁 5466-1115/1105 + 新 FTM 时 316 自然退备；只升 Coder 软件不换硬件的项目继续备原型号。
真实案例：某自备电厂 9E 燃机年度启动试验，盘车退出、清吹结束点着火，转速爬到 8% 时 MicroNet 显”Speed Signal Divergence”跳清吹。维保换 MPU 探头、查屏蔽接地全无效；最后拆 5466-316 发现 Ch2 MPU 输入侧 TVS 二极管漏电流偏大，低速时计数周期偶发多计一个脉冲，TMR 兄弟机箱（用 253）能盖，但这台是 Simplex 用 316 直接露馅。备件柜里有一张 5466-316 但配套 FTM 是 5501-372（新代件），插 5501-371 底座物理不对。从同行借到同代 316+5501-371 套件，热插拔换上，启动成功。那次清吹跳车延误并网 6 小时，峰谷电价差够买十几张 316。之后该厂把”电子模块+FTM 同代绑定备”写进 BOM，不再拆开买。
