描述
产品详情

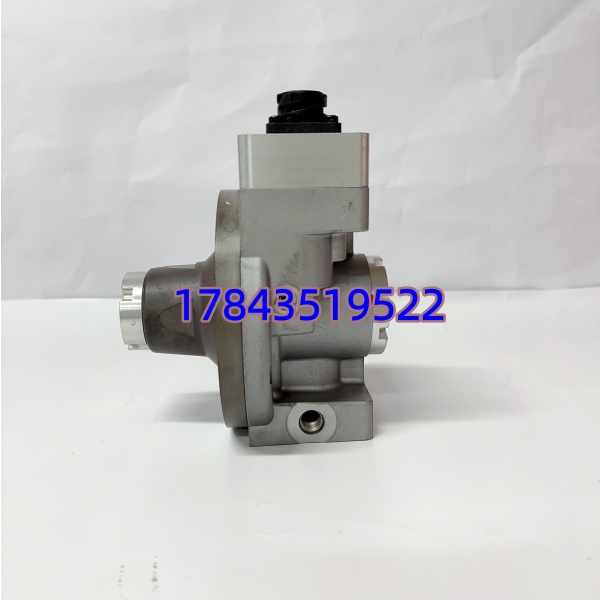

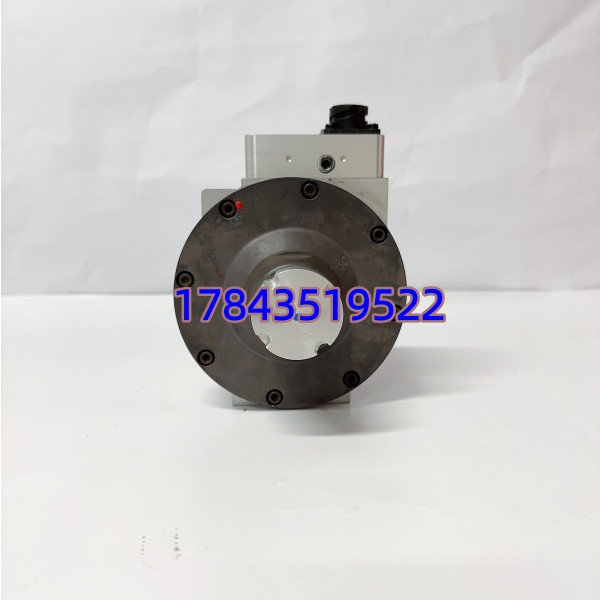

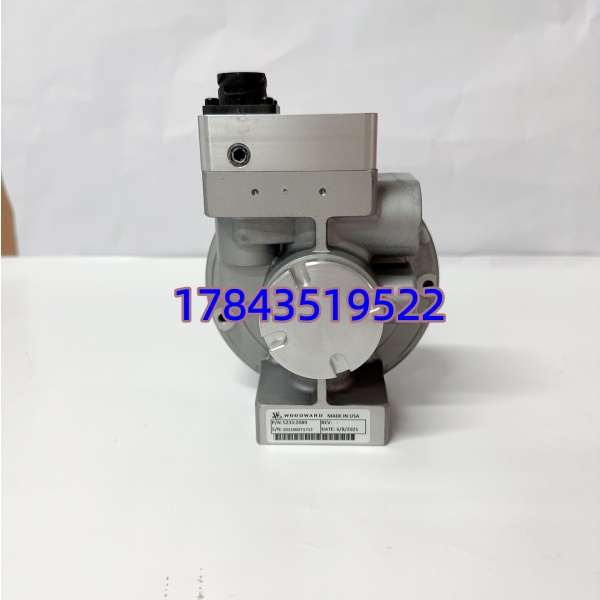

· 型号：5233-2089
· 品牌：Woodward（美国）
· 系列：ProTech 203 Overspeed Protection System — Speed Monitor Module (220 V AC Version)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Woodward ProTech 203 Overspeed Protection Module, Model 5233-2089 (220 V AC Power Version) |
| 制造商 | Woodward GmbH / Woodward Inc. (USA) |
| 系列归属 | ProTech 203 (三模块 TMR 架构)，亦兼容 ProTech 203 机箱/机架组件 |
| 适用设备 | 蒸汽轮机 / 燃气轮机 / 大型压缩机（配磁电或电涡流转速传感器 MPU） |
| MPU 输入 | 3 路独立 MPU 信号（主动式 5–28V peak 或被动式磁电 AC 正弦波 20mV–120V RMS），频率范围 1 Hz–32 kHz |
| 超速设定范围 | 可编程 0–150% 满量程转速（典型按机组额定 rpm ×110% 设跳车值） |
| 表决逻辑 | 2oo3（二取二）内部投票——单模块故障或误报不触发跳闸，三模块一致或二模块一致超速率才输出 |
| 跳闸输出 | 3× Form C（1NO+1NC）继电器，额定 5A @250V AC（阻性），常开为跳闸动作态 |
| 辅助输出 | 模拟转速指示（0–10V / 4–20mA 依选项）、事件触点（Alarm / Test / Deviation） |
| 供电电源 | 220 V AC ±10%（180–264 V AC），50/60 Hz；内部产生隔离 +5V / +24V 供 MPU 励磁 |
| 前面板 | 16 键键盘 + 2×16 字符 LCD（显示 rpm / %FS / 报警 / 诊断代码），钥匙锁防止误改参数 |
| 安装形式 | ProTech 203 机架/机箱槽位安装（通常 3 块 5233-2089 组成 TMR 组 + 1 块电源/通信模块） |
| 认证标准 | API 670（机械保护系统规范）、IEC 61508 SIL 3 设计理念、CSA / UL / CE |
| 工作温度 | -25℃ ～ +60℃（柜内），存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 生命周期 | ProTech 203 平台 Woodward 有限供货——5233-2089 新货极少多为 NOS/认证翻新 |
| 物理尺寸(约) | 面板 241×146 mm（标准 ProTech 203 模块），深 ≈127 mm，重 ≈1.2 kg |
产品介绍
（场景痛点切入）现场实测发现 ProTech 203 里 5233-2089 最常见故障不是电路坏而是——MPU 输入插座氧化致某一通道测速漂移（特别是沿海化工厂高盐雾环境），模块报”Speed Deviation”或单模块 Disable 但 TMR 仍保持。真·模块损坏多是柜内直流 24V 窜入 MPU 线打坏输入放大级或电源板雷击感应击穿。这卡是汽轮机最后一道理智防线——它误动跳机影响供电合约，拒动超速则威胁机组物理安全。（补充：严格来说 5233-2089 是 ProTech 203 的监测单元，与 Woodward 505E/505 调速器或 MicroNet TMR CPU 是不同的物理设备——采购时别混淆，505E 不能替代超速保护功能。）按 ABC 分 A 类关键安全件（API 670 要求 TMR 三取二），建议按 ProTech 203 机箱内 5233-2089 通道数 N=通常 3 块/保护组 备 N+1 跨机组互备最低 1 件冷备（同供电版本——220VAC 与 24VDC 版不混用）。新项目可询 Woodward ProTech GII（下一代）但需重新整定跳车值及机柜改造，老装置延寿只买同型号 5233-2089 NOS。
替换与升级建议
✅ 直接替换
- 5233-2089（220VAC 版）↔ 同型号 5233-2089 ——拔出旧件插新件，用前面板键盘 Load 原参数（或重输超速设定值/MPU 灵敏度），无需改接线。建议新件到货先上电录入参数再冷存。
⚠️ 软件兼容（需确认供电版）
- 5233-2089 24VDC 版（如 5233-2079 系列号依 Woodward 目录）物理插槽兼容但供电端子不同——不可混用，买前核实现柜是 220VAC 还是 24VDC 供电版，插错不启动。
- ProTech GII（ProTech 新一代）外壳尺寸不同、参数结构不同——不能直接插 ProTech 203 机架，属系统级升级需换全套机架+重新组态。
❌ 硬件不兼容
- Woodward 505 / 505E / MicroNet / DSLC 调速器模块——物理/功能均不同，不能替代超速保护。
- 单通道超速继电器（非 TMR）——不满足 API 670TMR 要求。
