· 型号：CLS216（Watlow Anafaze CLS200 Series）
· 品牌：Watlow Electric Mfg.（原 Anafaze）
· 系列：CLS200 系列 — 16回路多回路PID温度/过程控制器
规格参数
- 产品类型：多回路数字温度/过程控制器，1/4 DIN 面板安装
- 控制回路数：16 个独立 Heat/Cool PID 回路（可分别设参数）
- 输入通道：16 路单端模拟输入（常配 TB50 50-pin SCSI 终端板出线）
- 支持传感器：热电偶 J/K/T/E/N/R/S/B，Pt100 RTD（α=0.00385），0-5V/0-10V，4-20mA
- 输入精度：±0.25% FS（典型），冷端补偿 CJC ±1℃（需核对具体固件）
- A/D 分辨率：14 bit（0.006% FS）
- 控制算法：PID（独立各回路）、On-Off、自整定（Autotune）、斜坡/浸泡（Ramp/Soak，需对应固件版）
- 控制输出：通过背板配 TB50/TB18 终端板接 SSR驱动/继电器/模拟量(0-10V/4-20mA)/时间比例输出（每回路1或2输出可配）
- 数字 I/O：可选 8 DI（配方选择、启停、报警复位）、最多 34 DO（依终端板配置）

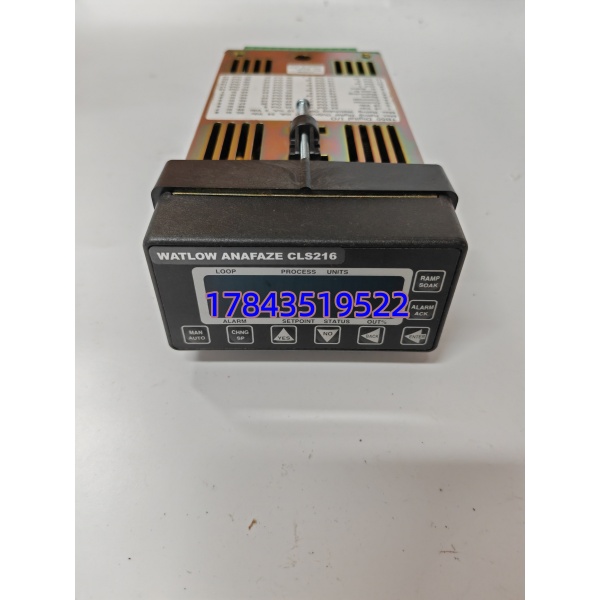

- 显示与操作：前面板 32 字符 VFD 真空荧光屏 + 8 键键盘，本地设参/监视
- 通讯接口：RS-232（编程/调试）+ RS-485（Modbus RTU/ANSI X3.28），波特率 2400–19200 bps
- 配方存储：内置 Job Memory，可存 8 组完整参数组（Recipes），通过面板或 DI 切换
- 报警功能：每通道独立高/低温过程报警、偏差报警、传感器开路检测
- 电源供电：常见两种——① 100–240 V AC 50/60 Hz（面板版）；② 15–24 V DC @≈1A（机架/I/O扩展版），需核对机身标签
- 工作温度：0～+55℃
- 存储温度：-20～+70℃

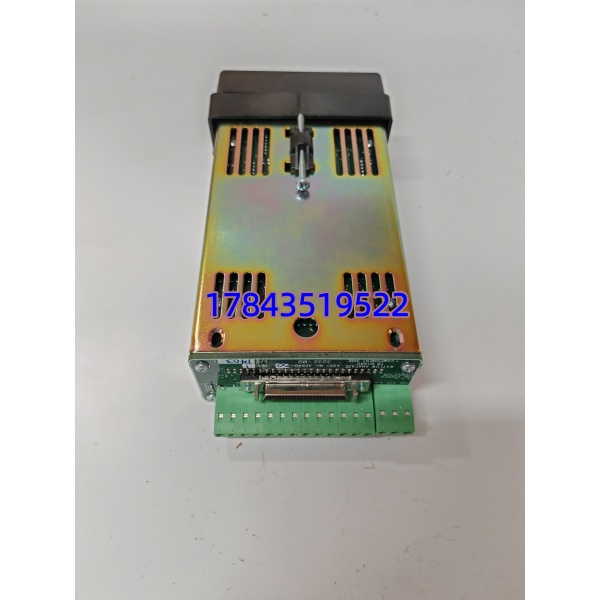

- 安装方式：1/4 DIN 面板开孔（92×92 mm），面板夹固定；I/O 通过 50-pin SCSI 连 TB50 终端板（建议放柜内导轨安装）
- 认证：UL 61010-1、CSA、CE（依批次）
- 尺寸（面板）：约 96×96 mm 前面板，深 ≈120–140 mm（含接头）
产品介绍
Watlow Anafaze CLS216 把过去要堆 16 台单回路表的塑机/烘箱温控压缩进一个 1/4 DIN 面板——16 路 TC/RTD 输入、独立 PID 各回路自整定、Modbus RTU 上送 PLC，前面板 VFD 能就地看各区温度。它不是单纯采集模块，是真跑闭环控制再驱动 SSR 或模拟调功器。老设备上常见于塑料挤出料筒分区控温、层压线热板区、半导体烘箱——这些地方换 16 台单表意味着柜门开孔重做、接线翻倍，CLS216 最大的工程价值就是”不动柜子直接替”。
有一点要注意：CLS216 本体 I/O 不走螺丝端子，必须配 Watlow TB50（50-pin SCSI）或 TB18 终端板出线。买备件时确认你现场用的是哪种终端板及电缆长度（常见 1m/3m SCSI-II 缆），别光买裸控制器回来接不上。另，供电分 AC 和 DC 两个版本，标签写 100-240VAC 的不能插 24VDC，插反直接烧输入级。
应用场景与行业案例
痛点切入
我在现场处理过多区挤出机改型——原 CLS216 屏显缺划、按键无响应（VFD 老化是通病），操作工没法改 SV 只能盲跑。这种机器十六个温区少一个回路失控料温漂移就出次品，停产等原厂？早 EOL 了。唯一快解是找测试 OK 的二手 CLS216 同固件版（或兼容后缀），把旧 EEPROM/Job 参数上载备份后克隆灌入，半小时恢复。Terminal Board（TB50）一般不坏，不用换。
典型场景
- 塑料挤出/注塑 — 料筒+机头 16 分区 TC 控温，PID 各段独立自整定， 一台顶 16 块单表省柜空间
- 复合材料热压罐/层压机 — 多区红外/电热板 Ramp/Soak 曲线，Job Memory 存不同产品工艺配方一键切换
- 半导体/光伏烘箱 — 多测温热电偶上传 SCADA 做温度均匀性审计，Modbus RTU 直连 PLC
- 食品/医药灭菌隧道 — 多段区控温+传感器断线报警，符合 GMP 数据追溯要求
真实案例
华东某医用导管挤出线，-10000000 控 12 区料筒+4 区模头。梅雨季过后屏显乱码无法操作，但控制仍在跑（侥幸）。拆开见 VFD 驱动芯片周围轻微受潮腐蚀——典型老 Anafaze 通病。渠道调一块二手测好件，先在原机用 Anafaze Config 软件上载全部 Jobs/Parameters（8 组配方+PID），新机灌入校验无误，断电换板，上电 RUN 灯亮，各回路 PV/SV 吻合。没动柜内任何接线，全程 25 分钟。教训：
