描述
产品详情
· 型号：CLS208（ANAFAZE CLS200系列，具体配置号依后缀定，如208-C20000CC）
· 品牌：WATLOW ANAFAZE
· 系列：CLS200系列多回路过程控制器
规格参数
- 控制回路：8路独立PID回路，每路可单独设参数、报警、输出类型
- 输入通道：8路隔离温度输入（标配），可扩展至16路模拟输入（0–10 VDC / 4–20 mA，依配置）
- 输入信号类型：热电偶 J/K/T/E/N/R/S/B/C，RTD Pt100/Pt1000/Ni120，线性电压/电流，频率
- 数字量I/O：8路数字输入24 VDC，8路数字输出24 VDC（依配置，部分为大尺寸继电器5 A @ 250 VAC）
- 控制输出选项：机械继电器（典型5 A），SSR驱动（5–30 V DC，≤100 mA），模拟量4–20 mA或0–10 V
- 控制算法：独立PID带自整定（autotune）、模糊逻辑前馈补偿、开关控制、级联/比率/微分控制
- 程序功能：斜坡与浸泡（Ramp & Soak）多段程序曲线，每回路可设独立设定值或远程模拟设定
- 通信接口：RS-232（本地配置/Anafaze协议），RS-485 Modbus RTU菊花链，可选10/100 Mbps以太网Modbus TCP
- 数据记录：内置闪存储存温度趋势/报警/事件（依配置带记录功能，可用WinTrend软件导出）
- 电源：100–240 VAC宽压（90–250 VAC, 47–63 Hz），最大功耗约180 VA；也有24 VDC版本需核对后缀
- 采样周期：100 ms每通道（高速采样抑制超调），总扫描周期依启用的I/O点数
- 工作环境：0至+50°C操作温区（盘前IP65/NEMA 4X，背板IP20），存储-20至+70°C，5–95% RH非冷凝
- 安装与尺寸：盘装面板安装（开孔尺寸需核对手册，典型为长条形或多回路机箱，约1/8 DIN宽度×多回路高度），也可DIN导轨（依外壳）
- 认证：CE、UL、cUL、FM（可选），符合IEC 61010安全，EMC三级防护
产品介绍

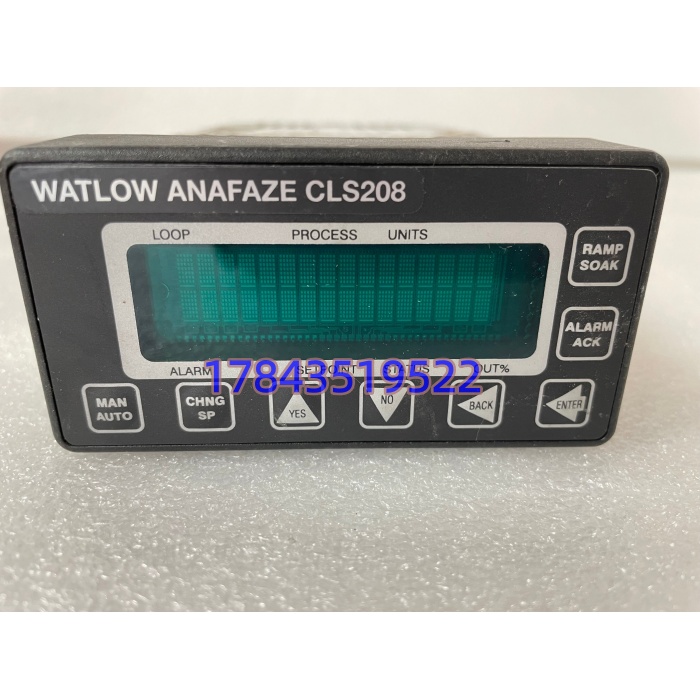

CLS208是Watlow Anafaze CLS200系列里的8回路数字温度/过程控制器，盘装式设计，把原本要摆8台单回路表加一台记录仪的工作压缩进一个机箱。每回路独立跑PID自整定，接热电偶或RTD直接测温，输出挂继电器或SSR驱动加热棒，也能走4–20 mA控阀门。标配RS-485 Modbus RTU往上位机或PLC（Siemens S7、Rockwell ControlLogix等）送数据，可选以太网口跑Modbus TCP，现场用WinTrend软件做参数下装和趋势回放。
坦白讲，这东西的核心价值不是“多一个控制器”，而是把多温区工艺的接线、空间、数据追溯一次性打包。塑料挤出料筒6–8段加热、烘箱多区均温、半导体晶圆退火炉——这些场景里单回路表散着放，柜内线槽先炸了，报警也难集中。CLS208一个单元顶8台，斜坡-浸泡程序直接存在内部，停电后来电接着跑曲线，不用PLC额外写多段定时逻辑。竞品像欧陆2400系列或欧姆龙E5□做单/双回路还行，但8回路集成加内置记录这块，Anafaze在老产线里保有量大，凌晨2点找备件替换比改架构现实得多。
应用场景与行业案例
痛点切入：我在现场遇到过注塑机料筒第3段热电偶虚接，单回路表就地报警但中控室没人看，结果熔料降解碳化堵死模头，非计划停机14小时。还有烘箱固化工艺审计时，8台分散的E5CC没有统一记录，拿不出连续温度曲线给ISO审核，只能手工抄表碰运气。CLS208把8区PV/SV、报警、趋势全攒在内部闪存，RS-485一把网线拉去中控，断偶报警直接硬继电器触发声光，少一个盲区。
典型场景：
- 塑料挤出/注塑：料筒6段+模头2段共8区PID控温，SSR输出驱固态继电器，自整定压超调，RS-485送Siemens S7-300做总貌监视，省掉8台单表加外部记录仪。
- 工业烘箱/固化炉（汽车涂装、复合材料）：大型炉体分8个加热区，斜坡-浸泡跑升温→保温→降温工艺，内置记录存两周曲线，审计时USB或WinTrend导Excel，不用额外无纸记录仪。
- 半导体晶圆退火/光伏烧结：多段程序升温到600°C级，热电偶B型输入，100 ms采样抓快速温变，Modbus TCP直连SCADA做集中配方管理，一点要注意：高温区必须用补偿导线并核对冷端补偿设置。
- 食品/制药（杀菌釜、冻干机、灭菌柜）：GMP/HACCP要求温度可追溯，每回路高/低/偏差报警硬继电器输出停蒸汽阀，记录功能满足21 CFR Part 11类审计（需核对具体配置是否激活记录许可）。
- 环境试验箱老化测试：主腔8个测点同时控温和监测样品表面，长周期记录（数月）自动循环存储，测试完直接在屏上回放趋势，不用工程师守着抄数据。
真实案例：南方一家做碳纤维预浸料的热压车间，三台2米宽固化炉原装8台欧姆龙E5CN分散在三个门板后面。某个周六凌晨，2号炉第4区加热圈烧断，E5CN亮本地报警灯但值班室无人巡检，炉温从180°C掉到120°C保温40分钟才被巡检发现，整炉12层预浸料全部过固化报废，损失六位数。周一上午联系我，下午发了一台库存CLS208（208-C20000CC，带记录+继电器输出），周三停机4小时拆掉8台E5CN，盘柜开长孔装CLS208，8路热电偶重标通道，RS-485拉去原有S7-400的CM1241模块。重跑工艺时，斜坡-浸泡程序存在控制器里，断偶和低温偏差直接硬线去主控室警铃，WinTrend每班自动导曲线交QA。老实说，那晚厂长拍着我肩膀说“早知道这玩意儿能替8个表还自带黑匣子，两年前就该换”，后来三台炉全改成，再没出现过盲报警导致的批量废件。
