产品详情

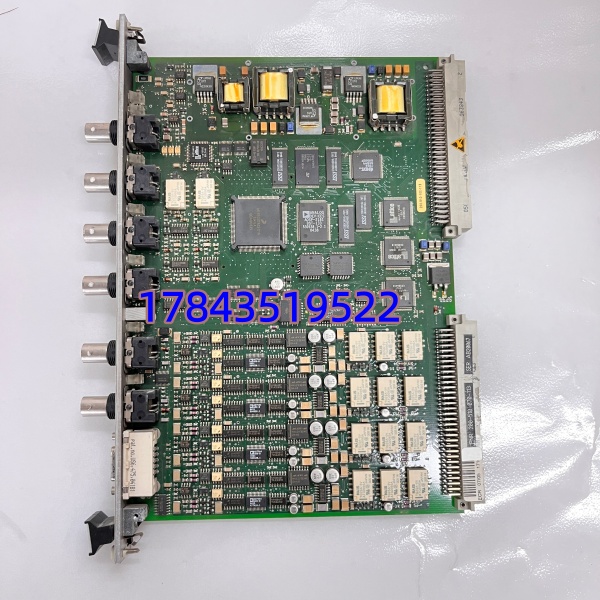

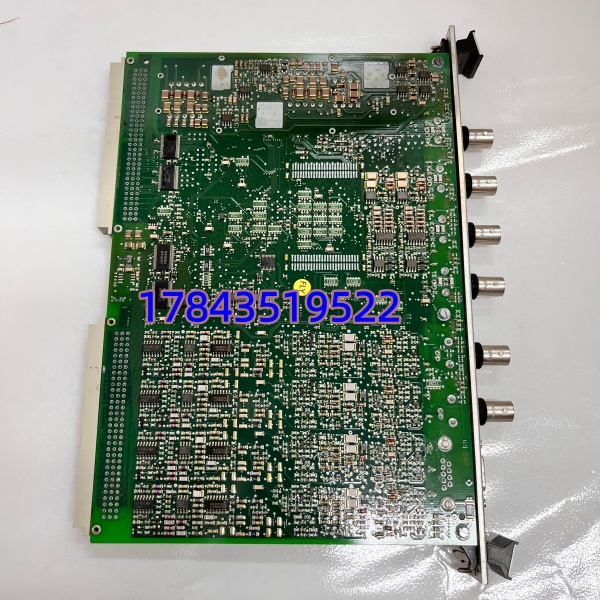

· 型号：VM600 MPC4（200-510-070-113 标准版 / 200-510-111-034 SIL2 版）
· 品牌：Vibro-meter（Meggitt SA / Spectris 集团旗下，现品牌归属 Meggitt Sensing Systems）
· 系列：VM600 Machinery Protection System (MPS)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品名称 | VM600 MPC4 Machinery Protection Card |
| 部件号(PNR) | 200-510-070-113（标准版）/ 200-510-111-034（SIL 2 / IEC 61508） |
| 动态输入通道 | 4 路，独立可编程，AC ±10 V / DC 0–20 V / ±8 mA（电流型），输入阻抗 200 kΩ |
| 转速/相位输入 | 2 路，支持电涡流、磁阻、TTL/HTL 传感器，分数转速比 |
| 信号处理 | 板载 DSP，数字滤波(HP/LP/BP 6–60 dB/oct)、积分/微分、RMS/Peak/P-P 整流、阶次跟踪、FFT 频谱 |
| 测量参数 | 相对/绝对振动、Smax、偏心、轴位移、胀差、动态压力、转速 |
| 报警功能 | 每通道可编程 Alert(预警) & Danger(跳闸) 两级，含延时/迟滞/自适应(随转速变阈值)/闩锁 |
| 模拟量输出 | 通过配对 IOC4T 卡输出 0–10 V 或 4–20 mA（每通道可选） |
| 前面板接口 | BNC 缓冲原始信号监视接口 × 各通道、7× LED（OK + 每通道状态/报警） |
| 通信/背板 | VME 背板总线和 VM600 Rack Controller 通信，前面板 RS-232（调试/配置） |
| 供电 | +24 V DC（由 VM600 机架背板供给，典型功耗 < 5 W） |
| 工作温度 | -20 ～ +65℃（标准版），SIL 版某些批次标称 -25～+65℃ |
| 安装形式 | 6U 高度 Eurocard 插卡，占用 VM600 机架一个槽位，须与 IOC4T 成对插相邻槽 |
| 热插拔 | 支持在线热插拔（Hot Swap），更换时不影响其余卡槽运行 |
| 标准/认证 | 符合 API 670（振动监测保护系统），200-510-111-034 具 SIL 2 / PL c（IEC 61508 / ISO 13849），CE |
| 尺寸/重量 | ≈120×20×187 mm（6U×单槽深），约 0.40 kg |
产品介绍
汽轮机跳机前 15 分钟振动值异常爬升——但 DCS 上看不到原始波形，全靠 MPC4 前面板 BNC 引出缓冲信号做离线分析。这就是它存在的意义：不是简单超限报警，而是用板载 DSP 对 4 路动态 + 2 路转速信号做实频/阶次跟踪处理，判定是否触发 Danger 继电器切断机组，原始信号还能旁路出来供便携式分析仪抓瞬态。
采购上最大的坑是”只买一张 MPC4 不配 IOC4T”——这两个必须成对（Card Pair），IOC4T 负责端子接线和模拟量/继电器输出，MPC4 只管运算。200-510-070-113 与 200-510-111-034 物理兼容同一插槽，SIL 版(111-034)多了硬件隔离和功能安全校验，若原系统没启用 SIL 功能也可暂用标准版顶替（反之需注意软件配置）。交期方面 Meggitt 国内代理新件通常 4–8 周，急修多靠渠道库存或测好拆机件流转，下单前建议拍照核对现有卡标签上的 PNR 尾缀避免版本冲突。
替换与升级建议
✅ 直接替换
- 同 PNR 互换：200-510-070-113 → 200-510-070-113 / 200-510-111-034 → 200-510-111-034。热插拔换入， 软件自动同步配置，无需改组态（约 10 分钟，含 IOC4T 对检查）。
⚠️ 软件兼容（需核对或微调配置）
- 200-510-070-113（标准版）↔ 200-510-111-034（SIL2 版）互插：物理可插，若原 MPS 软件里 Protection Level 设为”SIL”则标准版可能报 Config Error；反之 SIL 版插标准系统通常可运行但 SIL 功能不生效。，改动量极小（< 5 分钟）。
- MPC4SIL（独立安全版，分离电路）—不同于上述两款，仅用于专门 SIL 架构项目，不可随意降档替换标准 MPC4。
❌ 硬件不兼容
- IOC4T 单独不能替 （功能完全不同，缺 DSP 运算单元）
- CMC16（ 状态监测卡）—插槽兼容但固件/背板用途不同，不能用于机械保护跳闸回路
若原 BOM 严格锁定某 PNR 且无新件，目前主要靠测好库存流转，无完全新型号”升级替代”——Vibro-meter 未发布下一代替代 的产品线。
