产品详情

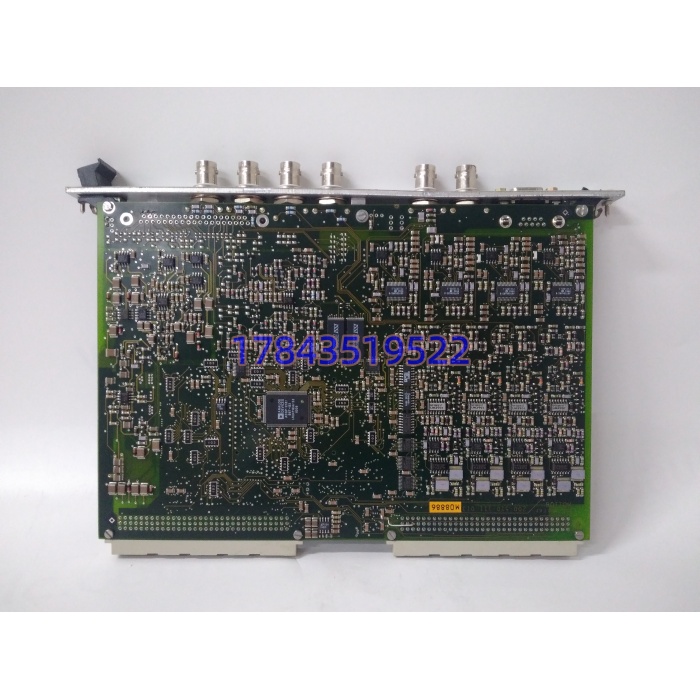

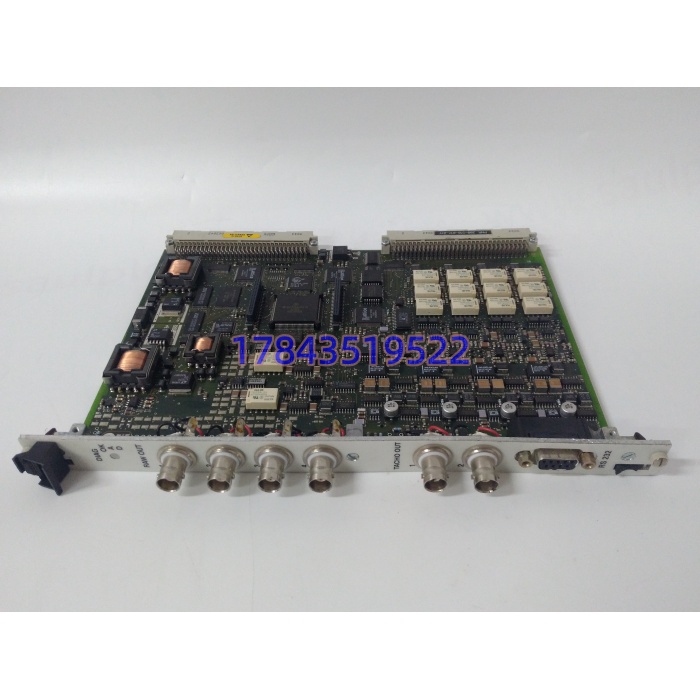

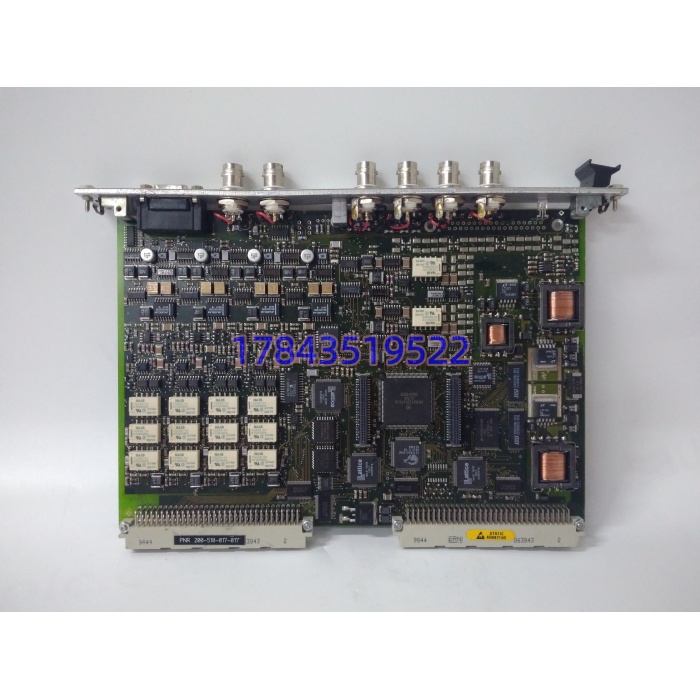

· 型号：MPC4（200-510-017-017 / 200-510-111-013）
· 品牌：Vibro-Meter / ABB
· 系列：VM600 MPS
规格参数（MPC4 基线，尾号差异注记）
| 参数项 | 规格值 |
|---|---|
| 动态输入 | 4 路，独立可编程；AC ±10V max，DC 0~+20V 或 0~-20V；CMRR >60dB@50Hz |
| 转速输入 | 2 路，电涡流/磁阻/TTL，分数齿比支持 |
| 处理 | 板载 DSP：数字滤波、积分微分、RMS/峰值/峰峰、阶次跟踪、间隙电压 |
| 测量量 | 相对轴振、绝对振、Smax、偏心、轴位移、胀差、壳振、动态压力 |
| 传感器供电 | 内置 -24V DC（电涡流 Proximitor）、+24V/IEPE（加速度） |
| 报警 | 每通道 Alert/Danger 独立设定，延时/迟滞/锁存；转速自适应门槛 |
| 输出（经 IOC4T） | 4-20mA + 0-10V 每通道、4 本地继电器、Raw/OC 总线去 RLC16/IRC4 |
| 指示 | 前面板 Power/OK + 4 通道 OK/Alarm LED + 2 转速 LED |
| 缓冲输出 | 前脸 BNC 每通道原始信号抽头 |
| 安装 | VM600 ABE04x 机架前槽，与 IOC4T 背靠背成卡对；非 DIN 轨 |
| 热插拔 | 支持（系统使能下） |
| 版本 | Standard / Separate Circuits / SIL（SIL2 标准版，SIL3 需 MPC4SIL+系统评估） |
| 涂层 | 部分尾号带 G3 三防（如 -017-017 与 -111-013 涂层/供电默认不同，以原厂 COC 为准） |
| 工作温度 | 0~+55℃（部分资料标 -20~+70℃ 依版本） |
| 认证 | CE/UL/IEC 61508 SIL2（API 670 第5版） |
| 状态 | VM600 现行维护档，MPC4 后继参考 MPS 软件 MPSx 管理 |
产品介绍
MPC4 在 VM600 柜里的位置是“旋转机械的耳朵+大脑前级”：PR6423 电涡流探头测轴振→前置器 PR9350 出 -2~-18V 进 MPC4 动态通道 A；VS068 速度传感器进通道 C；键相探头进转速通道 1。板载 DSP 把加速度积分成速度、再把速度积分成位移，算峰峰值和 1X 相位，和 DCS 给的设定值比偏→Alert/Danger 经 IOC4T 继电器直接停压缩机。它不跑 Modbus TCP 主站（那是 MPC16 主机或上位机 VibroSight 的活），不采 4-20mA 回路（现场 4-20mA 是它经 IOC4T 输出给 DCS 的，不是输入），坏了对运行人员表现是“某轴承振动值冻结/变 0/OK 灯红，但 DCS 逻辑没跳因为继电器没驱动”。
和前几轮件号对齐：
- 像 Bently 3500/42M（轴振卡）→ MPC4 是 Vibro-Meter 对标件，3500/42M 单卡 4 通道动态+内部转速， 是 4 动+2 转速更挤但需配 IOC4T；
- 像 Tricon 3503E（24V DI）→ 完全两世界， 不插 Tricon 机架，商家页“200-510-111-013 Triconex TMR RTD 16bit”是把 Vibro 尾号套 Tricon 描述虚构；
- 像康吉森 PW01（机架电源）→ 吃 VM600 机架 24V 背板电，自身不转换。
应用场景与行业案例
我处理过最典型的一次：燃机 #2 轴承 （200-510-017-017）通道 B OK 灯红，VibroSight 看“Gap Voltage 异常 -21V”（正常 -17V）。查下来是 PR6423 探头电缆外屏蔽在接线盒处磨破对地， 内置 OK 系统抓到传输线阻抗异常，没等轴振真超标就先隔离该通道，避免误跳。
- 燃气轮机：VM600 机架插 3 块 （017-017×2 轴振+111-013×1 壳振/胀差），配 IOC4T×3+RLC16 继电器，非它不可，因为 API 670 要求保护卡和 CMS 卡（XMx16）总线物理隔离，/ 对走 MPSx 不碰 VibroSight 的 XM 总线。
- 离心压缩机：4 轴承各 1 路轴振+1 路壳振， 4 动通道刚好一组，键相 1 路，过临界时 Danger 值随转速自适应倍增防误动。
- 汽轮发电机组：推力瓦位移（胀差）走 动态通道位移算法，偏心走另一通道，2 转速通道接 #1/#2 键相做 1X/2X 相位。
- 海上平台： 带 G3 涂层版（-111-013 某批次）插 ABE041 机架， 出 4-20mA 经安全栅进 DCS，SIL2 架构过 IEC 61511 审计。
前年沿江某 LNG 压缩站，年度检修做通道校验，往 （200-510-017-017）通道 A 注标准 80μm 峰峰（校准仪代探头），DCS 显 82μm 超 2.5%。背景是这块卡 2012 年装机，DSP 基准源温漂+前置器 PR9350 配套误差叠加。危机是检修窗口紧，标定不在 本身而在系统链。后来从同集团接收站 B 罐备件库借同尾号 017-017 库存 ，确认 机架冗余 MPC16 在跑→MPSx 软件将该槽位置 Maintenance→松卡扣拔旧插新（热插拔 20 秒，继电器不误动）→Load 原通道组态（增益/探头系数/Alert 值）→校零后注 80μm 显 80μm。说实话 故障前兆是“OK 灯偶红”“Gap 电压慢漂”“BNC 缓冲信号噪声变大”，巡检进 VibroSight 看每通道 Gap 和 Bias 比等 DCS 报振动高再救快十倍。
