描述
产品详情

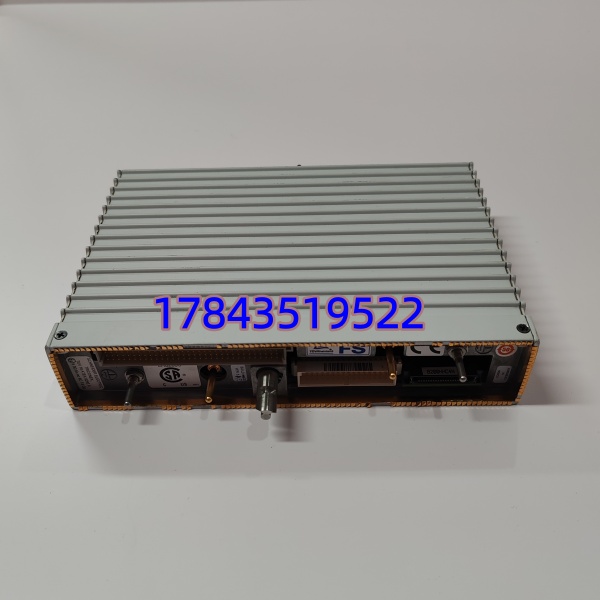

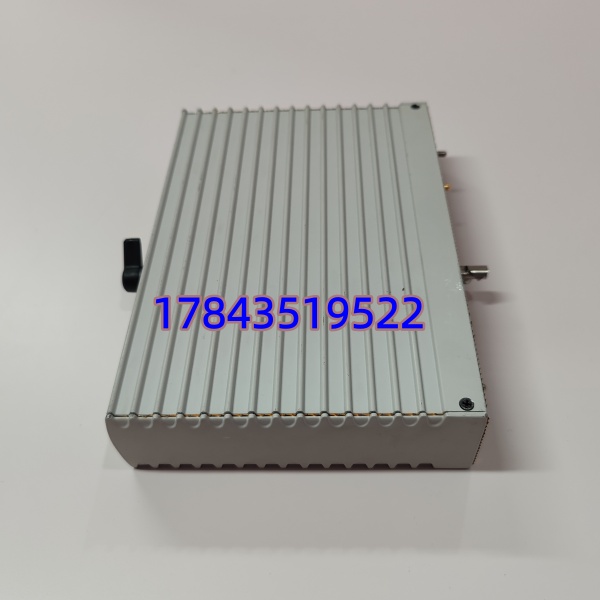

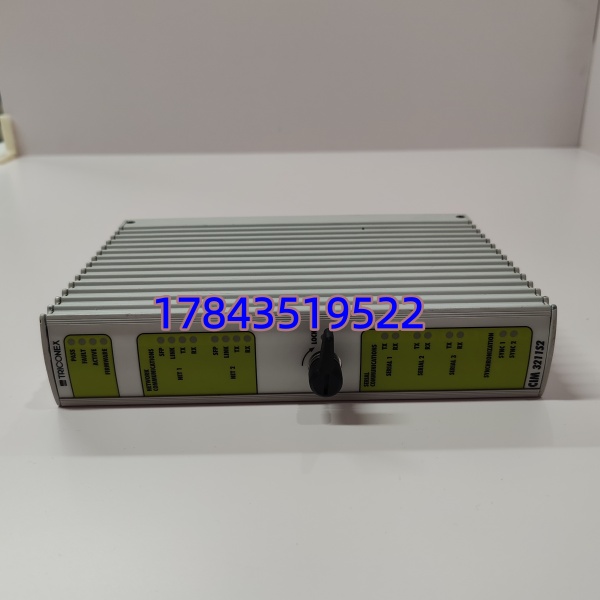

· 型号：CIM3211S2（Communications Interface Module for Triconex Trident / Enhanced Isolated Expander systems）
· 品牌：Triconex（Schneider Electric — EcoStruxure Triconex Safety）
· 系列：Triconex Trident / TS1131 Platform — CIM (Communications Interface Module)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CIM3211S2（CIM Module, Rev S2），早期对应 Classic 版 3511S2；新代替代参考 CIM3211S3/CIM3212 依机架类型 |
| 适用系统 | Triconex Trident (TMR/Triplex) Safety System、Triconex TS1131(Enhanced) — 配合 Main Processor(MP3211 等) 使用 |
| 插槽位置 | Triconex 主机架(Main Chassis) 左侧 CIM 专用槽位（与 MP 模块物理相邻，通过内部带状缆或背板互连——不可单独运行无 MP） |
| 通讯端口 | 典型 1×10/100Base-TX RJ45（TriStation + Modbus TCP/SOE），部分版本附加 1×RS-232/485(DB9) 做 Console/Legacy Modbus ASCII |
| 配对要求 | CIM 与 MP 有 Firmware Revision 匹配矩阵——CIM Firmware 版本须兼容 MP Firmware 版本（TriStation 1131 安装包内含兼容表） |
| 支持协议 | TriStation Protocol（工程组态/SOE/Force/Override）、Modbus TCP Server（SOE + 变量读，写需 SOE Key/Security Option）、可选 Modbus RTU Serial |
| SOE 性能 | 事件顺序记录缓存，典型分辨率 1ms；SOE 通过 TriStation 或 SOE Collector(AuditTrail) 上传，最大事件深度依 MP/CIM RAM |
| 诊断指示 | 前面板 LED：RUN(绿)、COM(绿/闪)、ERR(红)、NET LINK/ACT(以太网口) |
| 冗余支持 | CIM 本身不 1oo2 冗余——TMR 架构靠三 MP 模块投票；CIM 故障仅影响工程访问/SOE 上送及 Modbus 通讯，安全逻辑持续运行（关键区别！） |
| 供电要求 | +5V / +12V 取自 Triconex 机架背板电源模块（如 8110B 或 8300 系列 PS），典型功耗 <10W |
| 工作环境 | 0～+60℃ 运行（-20～+70℃ 部分工业版），存储 -40～+85℃，5～95%RH 非凝露，G3 防腐涂层(ISA-S71.04) |
| 配套软件 | Triconex TriStation 1131（组态/SOE/Force），TriLog (SOE Viewer)；CIM 固件通过 TriStation 的 “Update Firmware” 功能刷新 |
| 物理尺寸/重量 | 标准 Triconex 模块 ≈180×25×130mm / ≈0.25kg（含面板手柄） |
| 迁移/替代 | 新 Trident CX 机架可能用 CIM3212 或集成 Eth 端口——CIM3211S2 与老 Trident/Classic 混插注意 Chassis Type 兼容（以 Schneider Compatibility Matrix 为准） |
产品介绍
（从 E 维护者视角切入）跑过 Triconex 柜的人都清楚——MP(Main Processor) 跑三取二安全逻辑，CIM(CIM3211S2) 只管跟工程师站”说话”和把 SOE 往上送 Modbus/TCP，它本身不参与表决也不执行保护算法。严格来说 CIM 挂掉不会让 ESD 误动或拒动（安全逻辑照跑），但你会丢 SOE、无法在线 Force/下装、上位 Modbus 读不到——调试阶段或事故调查时没 CIM 非常抓狂。换 CIM 第一要务是核对 MP 槽里那块 MP 的 Firmware Rev 与 CIM 兼容（TriStation 1131 Help → Compatibility Matrix），版本差太远 TriStation 连不上报”Incompatible Hardware”。（这点现场新手常忽略白折腾）
Schneider 对早期 CIM3211S2 部分 Rev 进 LTB/EOL，新原包看区域库存，市面流通 NOS + 测 OK 二手。按 ABC 分类——虽不影响安全逻辑但影响可维护性与 SOE 合规审计，属 B~A 类（若装置 SIL3 ESD 且 SOE 纳入 TÜV 年检必查项升 A 类），建议按在线 Triconex 主机架数 5%~10% 留冷备最低每套独立 SIS 保 1 块测 OK 件（含确认与现网 MP Firmware 兼容之 Rev）。别忘归档最新 TriStation Project(.tsp/.tsw) 与 SOE 配置——CIM 重刷 Firmware 后需 Re-connect 验证。（具体 MP-CIM Firmware 配对矩阵参阅 Schneider Electric Triconex Trident Hardware Reference Manual/ TriStation 1131 Release Notes）
应用场景与库存策略
Triconex CIM 模块若故障（多见以太网 PHY 雷击打坏或 Firmware/EEPROM 校验失败），现象是 TriStation 1131 连不上（Communication Timeout）、SOE Collector 报 Node Unreachable、Modbus TCP 读变量超时——安全逻辑 TMR 三取二照常运行（这点跟 MACH/SLS 不同！）。现场实测发现最脆弱是未加网络防雷的 CIM 网口遭感应过电击穿，或机架电源模块输出纹波致 CIM 周期性 Link Down/Up。
- 炼油/石化/化工—Triconex Trident TMR ESD/BMS 主机架 CIM(工程+SOE+Modbus上送)→ Triconex 原生 CIM 与 MP 绑定架构 → 建议：在线 Triconex 主机架≥3台按1块冷备（最低每独立 SIS 保1块 CIM3211S2 或确认 CIM3211S3 向下兼容现网 MP Rev），每2年上电插离线机架看 Boot 至 Run LED + 笔记本 TriStation 能 Read Hardware Info。
- 火电—锅炉 FSSS 用 Triconex Classic/TMR（老装置） → 同上 B~A 类 → 同装置≥2套建议备1块周转件。
- 非安全 PLC 项目用 Triconex 做普通控制（罕见） → 可用普通以太网模块替代思路（非 Triconex）→ 不专备 CIM。
- 采购红线 → 后缀 S2 代表硬件 Rev/Connector 细节，冷备采购须核对与现网 MP 模块 Firmware 兼容（提供现网 MP P/N+FW Ver. 给供方确认），只买 “CIM3211” 可能收到旧 Rev 不兼容新 MP FW 或反之。
- 验收要点 → 要求供方：①序列号及 Triconex/Schneider 标签清晰照（含 Rev Suffix）②上电插 Triconex 机架（配 PS+MP）Boot 至 RUN 绿灯、NET Link LED 亮（可环接笔记本看 ARP）③TriStation 1131 连上读 CIM Identity / MP Info 无 Incompatible 报警。
真实案例： 去年协助某芳烃 ESD 年检，#1 Triconex Trident 主机架 以太网口 LINK 灯灭（雷击感应打坏 PHY，柜顶未装网络 SPD）——TriStation 连不上无法做年度 Force Test 及 SOE 归档。库房有块早收拆机件 Rev S2（现网 MP3211 Rev 4.5 兼容），断电拔旧 CIM→插新→加电 Boot RUN→TriStation Connect→Read All→Force Test 恢复约 30 分钟（提前笔记本装匹配版 TriStation 1131 是关键）。回来按”每 Triconex 主机架保 1 块兼容 Rev CIM 冷备 + 柜顶网络 SPD 补全 + 季度 TriStation Project 归档”追加，今年大修把超 10 年老 CIM 轮换做上电自诊断看 NET Link 及 SOE Echo 测试，MTTR 压到换卡+TriStation Re-connect 约 12 分钟。
