产品详情

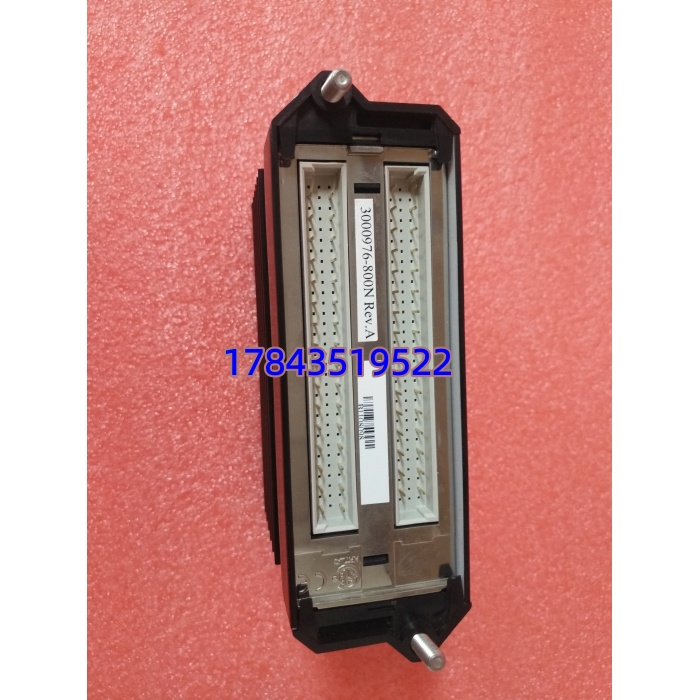

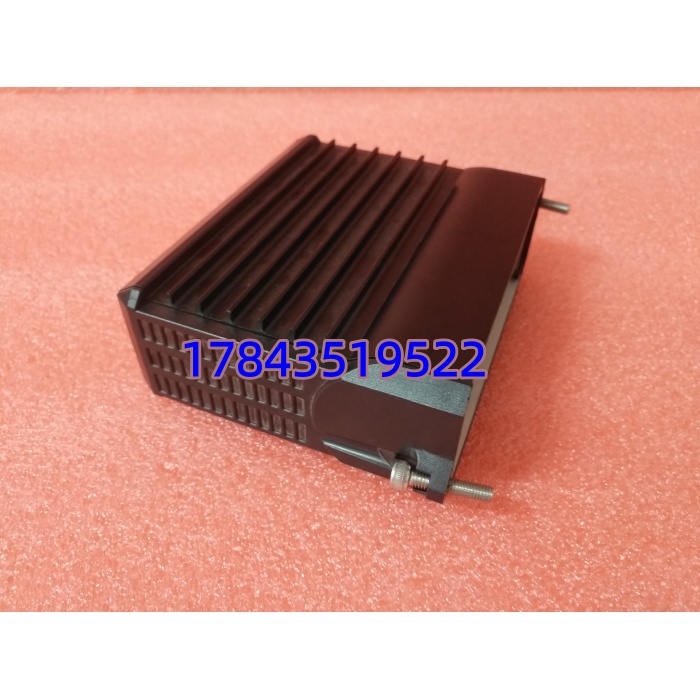

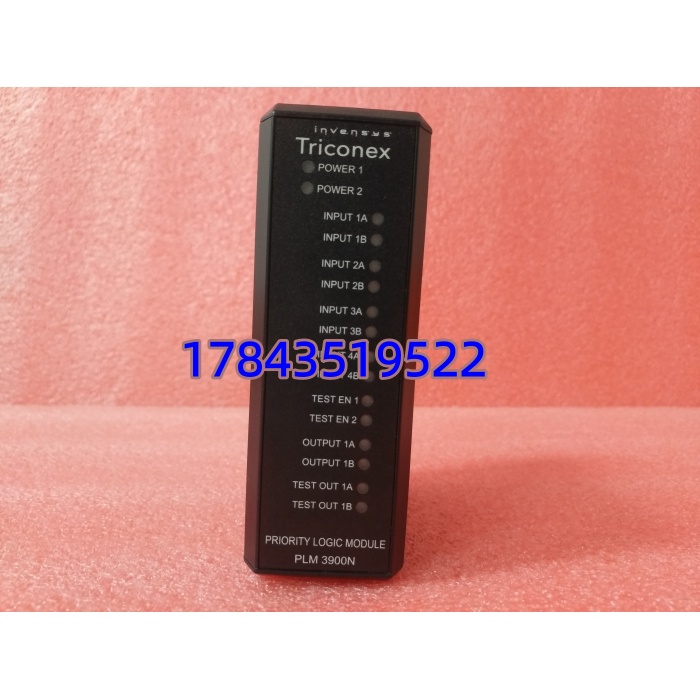

· 型号：PLM 3900N（Trident Peer Link / Expansion Local Module Manager，常见 P/N 7390006-900）
· 品牌：Triconex / Schneider Electric Process Safety & Automation
· 系列：Tricon Trident — TMR Safety System Expansion Architecture
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Triconex PLM 3900N Peer Link / Expansion Local Module Manager for Tricon Trident System |
| 常用订货号 (Ref) | 7390006-900（3900N Std Temp）、7390006-901（宽温 -40~+70℃ 依区域） |
| 适用机架 | Trident Main Frame（带 3201 MP×3 + 3503 PS）或 Expansion Frame（3800/3811 I/O 机架）— PLM 安装于主机架左专用槽位或与扩展架成对配置依架构 |
| 模块类型 | PLM = Peer Link Module（主架←→扩展架 光纤耦合 TMR 同步链路）或 Expansion Local Module Manager（扩展架侧控制 I/O 背板通信）—依系统 Topo 单机架不需 PLM；多机架需 1~2 块(主架出口+扩展架入口) |
| 链路介质 | 62.5/125μm 或 50/125μm 多模光纤（典型 FXN 缆，最远 ≈ 2km 依型号），部分版支持同轴铜缆短距 |
| 链路数量 | 支持 1:1 主—扩展 或 1:N 主—多扩展（依 Trident 架构许可槽位与 Lic） |
| TMR 同步 | 三通道独立链路同步校验(Vote on comm status)，链路断或数据不一致报 Expansion Frame Comms Loss |
| 状态指示 | PWR(绿)、RUN(绿—Link Active/Voted)、ERR(红—Config mismatch/Link loss/Internal Fault)、Link Activity per Channel LED |
| 诊断 | 上电自检 + 周期链路 CRC 校验 + Heartbeat Watchdog；故障事件记入主架 SOE |
| 热插拔 | 支持（Trident 架构允许在线插拔 PLM —— 扩展架 I/O 暂 Unavailable 至 Re-Sync） |
| 配置要求 | 无需独立组态——自动随 Trident 工程 I/O Definition 识别扩展架 Slot Map；主架 TriStation 下装含扩展 I/O 定义即可 |
| 供电要求 | +5 V DC 由 Tricon 机架背板供给（典型 ≤ 4~6 W） |
| 工作温度 | 0 ℃ ～ +60 ℃（3900N Std），宽温版 -40～+70℃（确认标签 -W 后缀） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 认证 | IEC 61508 SIL 3（系统级）、FM/CSA C1D2、CE、ATEX/IECEx Zone 2（依系统整体） |
| 尺寸(约) | 与 Tricon I/O/MP 模块同外形 ≈ 30mm W × 267mm H × 203mm D |
| 重量(约) | 0.7～0.95 kg |
| MTBF | > 120,000 h（厂商典型值，链路级） |
产品介绍
（E 维护者视角切入）现场实测发现 PLM 3900N 最容易被忽视——因为它平时不坏、LED 常绿让人忘它的存在，直到某次停送电后扩展架全点变”BAD Quality”、主架 SOE 刷 “Expansion Frame Communication Lost”。量光纤缆光强 OK 但 PLM 收端 CDR 失锁确认模块光接收级老化。PLM 在 Trident 多机架架构里是”脐带”：把主架三取二表决结果同步送扩展 I/O 架并回读现场点——它一死整组扩展架 DI/DO/AI/AO 全丢（主架本地 I/O 不受影响），炼化装置若关键切断阀/ESD 电磁阀在扩展架=SIS 触发或盲操。
Triconex 对部分 Trident 早期 PLM 变体发过 PCN，3900N 靠渠道尾货交期不稳（8~16 周）。按 ABC 分类带扩展架 SIS 属 A+ 类——建议按每套含扩展架 Tricon 系统备 1 件经测 PLM 3900N（与现网同 P/N+FW 版），多扩展架(>2扩展框)按 ⌈扩展架数/2⌉持有。TCO 持有可忽略，扩展 I/O 全丢在 SIL 3 环境代价极高。
应用场景与库存策略
PLM 3900N 故障后果：扩展/远程 I/O 机架通信全断→该架所有 DI/DO/AI/AO 变 Quality BAD→若含 ESD 电磁阀/PSD 切断阀=SIS 动作或盲态；主架本地 I/O 不受影响。常见于大型炼化 ESD/PSD（主架+2~4扩展架）、LNG 接收站 F&G+SIS（分散远程 I/O 柜经 PLM 光纤连主）。
- 炼化 ESD/PSD 主架 + 2~4 扩展 3800/3811 机架（经 PLM 3900N 光纤链路）→ 建议按含扩展架 Tricon 系统每系统备 1 件 PLM 3900N 经测冷备（与现网同 P/N 7390006-900 & FW Ver），密封防静电袋保存；每大修做光纤链路光功率+PLM Link Status 读值趋势监控。
- LNG 接收站 / 海上平台分散远程 I/O（主架←光纤→多个 PLM 扩展节点）→ 建议关键平台各留 1 件或按在线 PLM 模块数 33%~50% 池化持有，遇 EOL/LTB 按
(在线 PLM 数×年故障率估0.5~1%×剩余寿命)+安全余量LTB。 - 单机架无扩展(不需 PLM) 装置→ 不采购 PLM，但若远期规划加扩展架需预留 slot + 预算——提前确认主架是否预装 PLM 槽位盖板(Blank Filler) 可换。
- 注意光纤缆配对：PLM 需配 Triconex 指定 FXN 多模光纤缆（P/N 如 4100190-100 等依长度），备件库通常只存 PLM 模块——更换时若光链路异常优先查缆（清洁 FC/ST 端面、确认 Tx/Rx 不反接、光功率 > -XX dBm per spec）。
真实案例：南方某芳烃联合装置 ESD 层 Tricon Trident 主架带 3 扩展 3800 机架（分别管反应/再生/公用工程 ESD 电磁阀），PLM 3900N 光纤连扩展架。运行第 11 年大修后开机扩展架 #2 全点 BAD Quality——SOE “Exp Frame #2 Comm Loss”，光功率计测收发正常但 PLM Rx CDR 失锁确认模块光接收老化。库房无 PLM 备件原厂代理调尾货 3 周起。临时从已停技改预留扩展架拆 PLM 救急恢复（主架持续运行无扰动），扩展 I/O 中断 6h 致部分 ESD 回路短时不可监控（未触发 Trip 幸甚）。事后业主按全线 2 套 Tricon Trident（共 3 扩展架）采购 1 件经测 PLM 3900N 冷备集中保管+建立每扩展链路光功率年检制度——再未因此降级。
