描述
产品详情

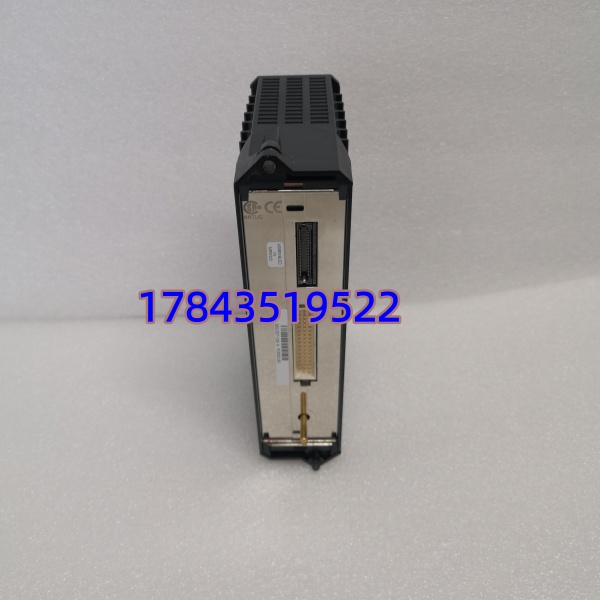

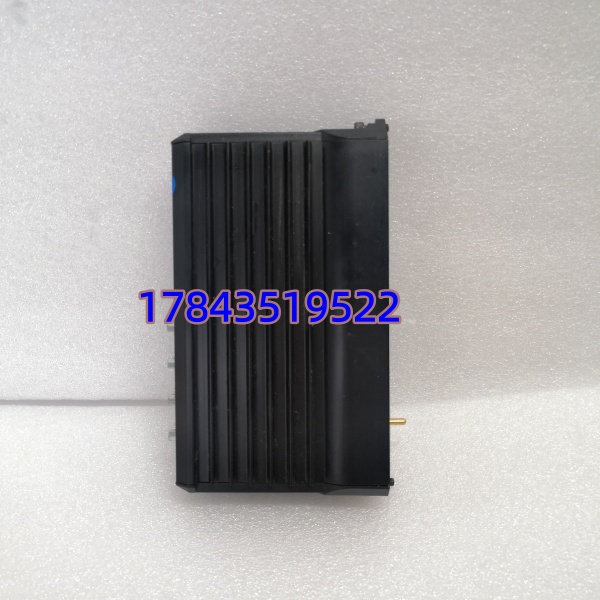

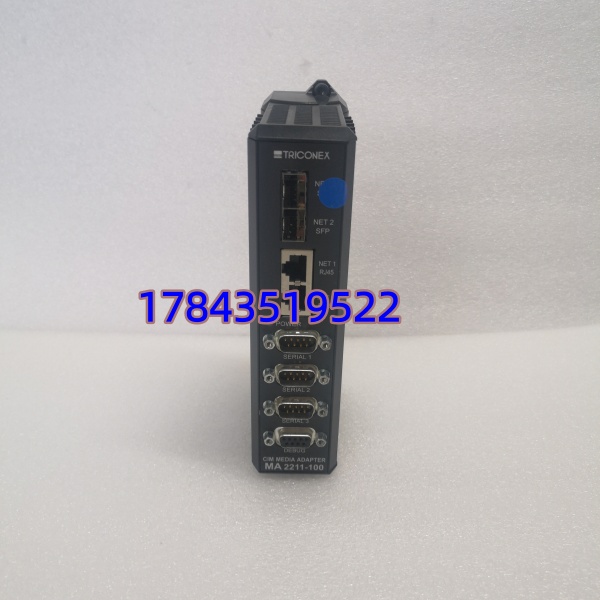

· 型号：MA2211-100（TRICONEX MA2211-100）
· 品牌：TRICONEX（施耐德电气 Schneider Electric 旗下）
· 系列：Tricon™ TMR 安全仪表系统 — 通信接口模块(TCM/CIM)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | TRICONEX MA2211-100 |
| 模块类型 | Tricon Communication Module (TCM) / CIM 媒体适配器 |
| 适用系统 | Tricon v10.0 及以上主机架（811x/812x/813x） |
| 以太网接口 | 2× RJ45，10/100 Mbps 自适应，Auto MDI/MDIX |
| 串行接口 | 4× DB-9，RS-232/RS-485 可配置，最高 115.2 kbps/口 |
| 支持协议 | TriStation、Modbus TCP（主/从）、Modbus RTU/ASCII、TCP/IP、UDP/IP、TSAA、SNTP、Trimble GPS、Jet Direct |
| 安全等级 | IEC 61508 SIL 3，TÜV 认证 |
| 端口隔离 | 500 VDC（以太网与串口间） |
| 背板供电 | 24 V DC（由 Tricon 机架背板提供，典型功耗 < 3 W） |
| 槽位占用 | 占用 Tricon 主机架通信槽位，占 2 个逻辑插槽（不同型号 TCM 不可混插同逻辑槽） |
| 工作温度 | -20 ～ +70℃（贮存 -40 ～ +85℃） |
| 湿度 | 5%–95% RH（无冷凝） |
| 认证 | CE、UL/cUL Class 1 Div 2、ATEX Zone 2 |
| 热插拔 | 支持在线热更换（更换时建议确认冗余对 Standby Healthy） |
| 最大 Modbus 节点 | 每 Tricon 系统最多 32 个 Modbus 主/从设备（含网络+串口合计） |
产品介绍
某个炼化项目里碰到过 SIS 通信模块烧毁导致 DCS 读不到 ESD 状态——事后追查就是拿错模块硬插。MA2211-100 的定位是 Tricon TMR 安全系统对外通信的唯一”窗口”之一（视机架 BOM 配置），它不是普通网卡，而是经 TMR 表决后把过程数据、SOE 事件通过双以太网口或四路串口送出给 TriStation 1131 工程师站、Foxboro/Honeywell/DeltaV 等 DCS 或 OPC 服务器，单路网络中断不影响安全逻辑运行。
采购端真正在意的是两点：交期和可互换性。此型号（或同类早期 TCM/CIM 适配器）多靠库存或拆机测好件流转，全新原装如可订通常 3–7 工作日发货，稀缺时需等调货。商业价值在于它保留了 4 个可配串口——这点比纯以太网型更适合老厂还要接 Modbus RTU 仪表或 GPS 授时的场景。注意：市面上同名 MA2211-100 也被标注为 8 通道 DI 输入模块，下单前必须索要模块标签实拍，核对是 TCM 还是 DI，插错会导致机架报错甚至 I/O 拒动。
