产品详情

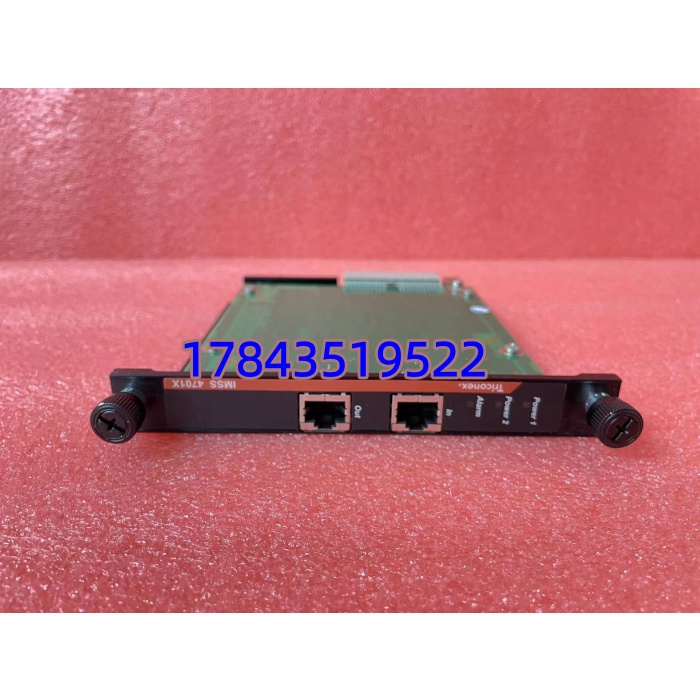

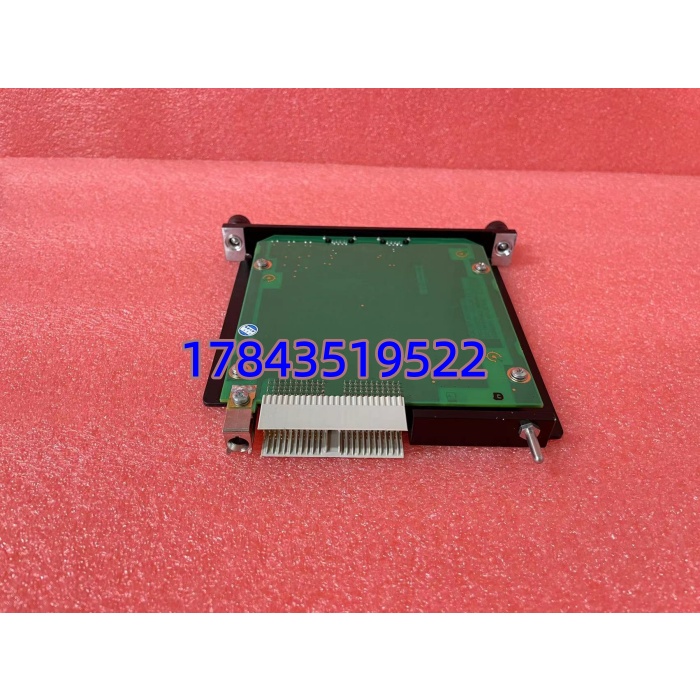

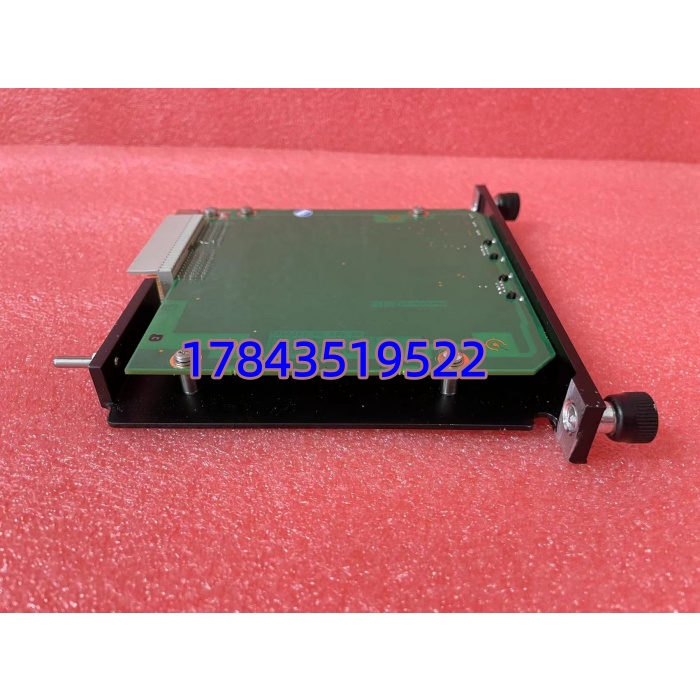

· 型号：IMSS 4701X（Triconex System Interface / Management Module，4701X 系列）
· 品牌：Triconex（Schneider Electric / Process Safety & Critical Control）
· 系列：Tricon v9/v10 / Trident — Integrated Modular Safety System Interface Module (SIM/IMSS)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 常见标号 | Triconex IMSS 4701X（4701X-0-… 标准 / 4701X-C-… Conformal Coating），部分文档标 “SIM – System Interface Module” 功能等价 |
| 制造商 | Triconex / Invensys (USA/UK)，现 Schneider Electric |
| 产品类别 | Tricon/Trident 系统管理接口模块 — 用于工程师站↔TMR机架通信桥接及系统维护功能（非安全逻辑执行 CPU） |
| 适用系统机架 | 插 Tricon Main Chassis (2201) 通信槽(Slot 5 通常) 或 Trident 专属 SIM 槽 — 依具体架构可为 4119/4210/4329 Comm Module 与 IMSS 共存或 IMSS 独立槽(老 Trident 小型架) |
| 上位连接 | RS-232(D-sub 9pin) 接 PC 运行 TriStation（可用 TK803V018 MPI 线），部分 Rev. 支持 10/100Base-TX Ethernet 连工程师站或 Plant LAN（需 TriStation Gateway 配置） |
| 协议 | Triconex TriStation Protocol (proprietary serial/ethernet)，承载 Point Download / Upload / SOE / Diagnostics / Time Sync |
| 功能范围 | ①Control Program Load/Verify ②SOE Event Buffer Read(时间戳分辨率 1ms) ③System Time Sync(NTP 或 manual) ④Module Health Polling ⑤Change Log Audit Trail — 不执行安全逻辑，不参与 TMR 表决 |
| 状态指示 | 前面板 PWR(绿)、COM(黄/绿 闪=activity)、ERR(红)、Link/Act LED(以太网版) |
| 供电 | 由 Tricon 机架背板 +5 VDC ≈0.5–1.0 A（依 Rev.） |
| 热插拔 | 支持在线插拔（不影响 TMR 运行），重插自动重建立 TriStation 会话 — 建议先 Close TriStation Session 再拔 |
| 配套电缆 | 至 PC：TK803V018 (RS-232) 或 CAT5e/6 跳线(Eth 版)；至扩展架：Ribbon/ Fiber Exp Cable（若充当 Exp I/F） |
| 兼容主机 | TriStation 1131 v4.x/v5.x (对应 Tricon v9/v10)，Trident 架构也认 IMSS 4701X 系列 — 严格来说极早期 v8 机架用不同旧 SIM 模块(如 4351 内嵌功能) 不混用，到货确认 TriStation 读 Hardware ID OK |
| 物理尺寸(约) | 单槽 标准 Tricon 模块 ≈30×180×225 mm（W×H×D 含接头），重≈0.5 kg |
| 工作温度 | 0℃～＋60℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝 |
| 认证 | CE、cULus、部分批次 ATEX/IECEx Zone 2（依后缀） |
| 生命周期状态 | Tricon v9/v10 系列 Mature/Active Support；IMSS 4701X 新件可订交期偶波动(6–12周)，特定早期 Rev. 逐步 Limited |
| 注意 | IMSS 4701X 与 4119/4210/4329 Communications Module 功能互补而非替代——4119 负责 EtherNet/IP、Modbus TCP 等过程通信；IMSS 专注维护/编程/SOE。部分新架构将 IMSS 功能集成入 4329+TriStation Gateway 软件，物理 IMSS 卡在小型 Trident 架仍常见。采购确认现网是要求独立 IMSS 卡还是已用 Comm Module 兼做编程口。 |
产品介绍
（采用 E 维护者视角 切入）
现场碰过一次机组跳闸后 SOE 分析要求查毫秒级事件序列——维护工发现 TriStation 连不上，报 “No Response from Module” 才想起 IMSS 4701X 槽灯 ERR 红闪（后查明是 RS-232 接口 ESD 打坏）。幸而 4119 通信模块以太口还能连做 Load/SOE 读取——但老装置只靠 RS-232(TK803)→IMSS 口做维护，没了它连”看为什么跳车”都做不到。IMSS 4701X 定位就是 TMR 系统的维护门户：不跑联锁、不参加表决，但它是你与 Tricon “对话”的唯一本地串口/Eth 桥（除非已配 Gateway 以太口）。老 Trident 小型架尤其依赖此卡。
TCO 极简单——MTBF 高且不影响安全功能，建议按 ABC 入 C+ 类：若现网仅靠 IMSS 口做编程/SOE（无以太 Gateway）按控制站备 1 件冷备；已以太连通且有 Gateway 可只做功能抽检不强制囤（但全厂仍建议留 1 件周转防 IMSS 意外损及老装置无以太时救急）。新项目通常随 Tricon 机架标配不需额外申购除非多一备。
应用场景与库存策略
IMSS 4701X 异常表现：TriStation 点 Connect 报 Time Out（TK803 线确认 OK 后）、前面板 COM LED 不闪、ERR 红亮——先清 CMOS/重插、换 TK803+FTDI 转接器排除 PC 侧，再疑卡。原厂交期 6~12 周急用靠渠道 NOS。
- 炼化/油气 ESD (Tricon v9/v10 主架配 IMSS) — 工程师站 RS-232 或 Eth 维护口｜非它不可若未配 TriStation Gateway 以太口或老装置只留 COM1 编程口｜建议：按 Tricon 控制站(有 IMSS 槽)全厂共享 1 件冷备；新改扩建随机架标配通常含，核实 BOM |
- Trident 紧凑架(小型 SIS) — 常独立插 IMSS 4701X 做唯一编程/SOE 口｜非它不可因无 4119 Comm Module｜建议：若装置单点依赖 IMSS 卡做维护通道按架数备 1 件(最低全厂 1 件) |
- 已配 4329+TriStation Gateway 以太网架构 — IMSS 功能可经由 Gateway 实现｜建议：可不单独囤 IMSS 但保留 1 件周转应对旧架或 Gateway 故障时代替串口维护；每年验证 Gateway 可正常 Load Program + Read SOE 确认 IMSS 冗余覆盖 |
- 改造评估 撤 IMSS 改纯 Gateway? — 可行若机架有 4119/4329 且 Plant LAN 允许 — 需 SIL 网络安全评审。存量装置通常不折腾 |
真实案例：某海上平台 Tricon v10 ESD（主架 Slot5=4119 Comm Mod, 无独立 IMSS 卡 — 平时靠 4119 Eth 口做 TriStation 接入）。年度演练做 SOE 回溯发现 4119 端口偶 ping 不通（后查交换机 ACL 配错），幸平台保留旧 IMSS 4701X 插备用槽未用——临时接笔记本+TK803 通过 IMSS RS-232 口成功读 SOE 完成分析。事后制度：保留 IMSS 卡作”最后维护通道”不拆除，全厂按 Tricon 站数备 1 件 IMSS 4701X NOS 周转。
