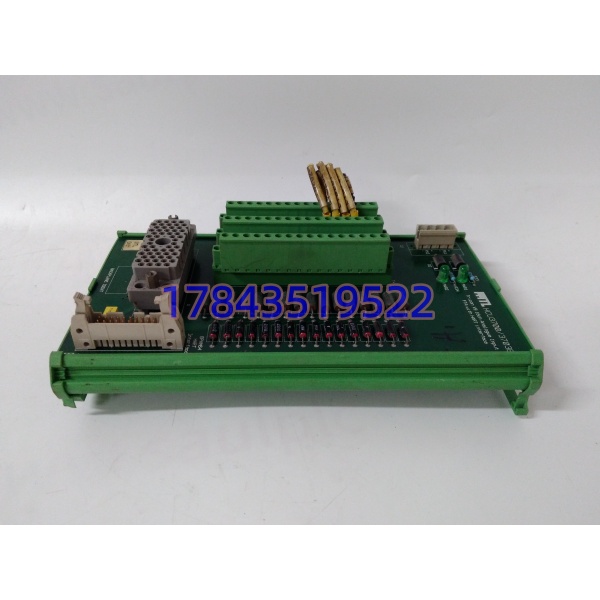

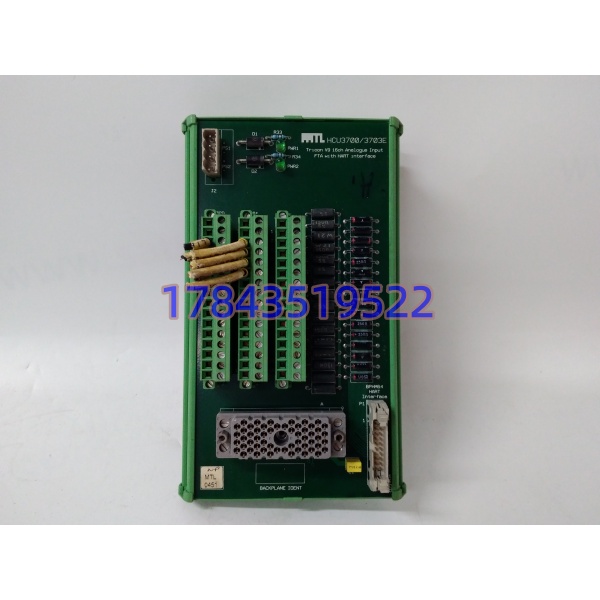

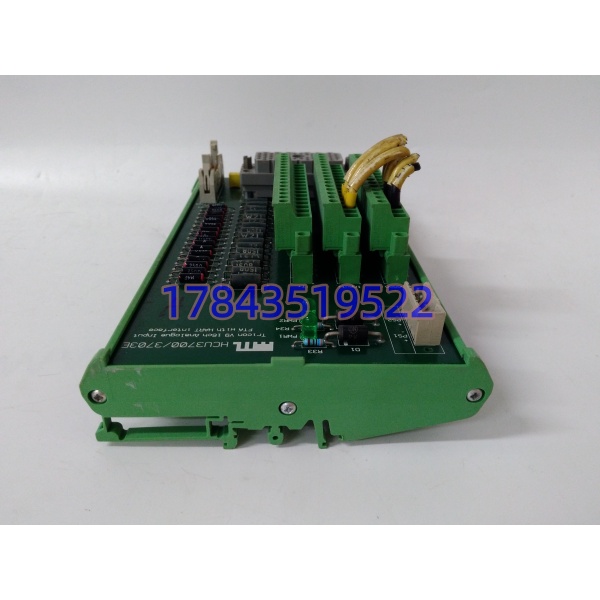

产品详情
· 型号：HCU3700 / 3703E（组合件号 HCU37003703E）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR SIS（三重模件冗余）
规格参数
| 参数项 | 规格值 |
|---|---|
| 组成 | HCU3700 通信主控单元（含背板、TriBus 交换、网关接口） + 3703E 智能处理器卡（TMR 三片一组） |
| 处理器架构 | 三通道独立 32 位 RISC，每通道独立 CPU/内存/电源，2oo3 硬件表决 |
| 程序存储 | 板载 Flash（项目+符号），SRAM 运行数据带电池备份 |
| 扫描周期 | 典型 ≤50 ms（视程序规模，资料标 5~100 ms 可配） |
| 通信接口 | TriBus 背板总线连 I/O；对外 10/100M 以太网（TriStation LAN）、RS-232/485、Modbus TCP/RTU、Peer-to-Peer |
| 编程软件 | TriStation 1131（LD/FBD/ST/SFC/IL，IEC 61131-3） |
| 冗余切换 | 单通道故障微秒级隔离，双通道健康继续输出，在线换故障处理器卡不停车 |
| 供电 | 由 Tricon 电源模块（如 PS6000 系）经背板给 5 V/±12 V，典型功耗以原厂手册为准 |
| 指示 | 前面板 Active/Fault/Sync/Memory 等 LED |
| 安装 | Tricon 主机架 Slot 0/1/2（三处理器卡）或 HCU3700 单元占指定槽位 |
| 环境 | 0~60℃ 运行（部分资料标 -20~+60），IP20 柜内 |
| 认证 | IEC 61508 SIL 3、IEC 61511、API 670、TÜV、CE、FM |
| 生命周期 | Tricon 经典系转入备件服务期，3703E 原厂新件难订，市面以 NOS/拆机/维修件为主 |
产品介绍
HCU3700/3703E 是 Tricon 安全系统的”脑+神经节”。3703E 处理器卡三片一组插 HCU3700 单元里，各跑一份相同安全逻辑，结果经 TriBus 送硬件投票器做 2oo3——一片死机、电压飘、内存错，另外两片照样输出正确值，故障片被隔离但不影响工艺。HCU3700 单元负责把表决结果经背板送给 3501E/3503E/3721 等 I/O 卡，同时对外走以太网/Modbus 给 DeltaV、Experion、800xA 做 ESD 状态上送。和 MP3008/MP3100 主处理器比，3703E 是较后期一代 TMR CPU，固件和 TriStation 版本绑定更紧；和 Trident 的 T9110 比，它走 Tricon 专用 TriBus 不是 AADvance IMB，不混插。
在现场它解决的是”Tricon 主机架报 Processor Fault 不敢动固件”的备件问题。很多 2003-2015 年上的海上平台 ESD、炼化 F&G、电厂 BMS，三片 3703E 跑十几年，电池漏液或 Flash 衰减导致其中一片 Sync 灯闪，业主怕升固件怕重编译，最稳路径是同件号同固件版本换片。换件最忌两点：一是三片 3703E 固件版本不一致（主 V4.5 备 V4.7 会拒同步，必须先 ControlFlash 对齐）；二是 背板 TriBus 端子氧化导致三片互校失败，误判多片故障。
应用场景与行业案例
我在现场遇到过最误事的就是”三片 3703E 固件差一个小版本”：业主海上平台 里 Slot1 的 3703E 雷击损，手头备件是 V4.7，原 Slot0/2 是 V4.5，插上去 Sync 灯闪半小时，TriStation 报”Firmware Mismatch on MP Channel 1″。最后 ControlFlash 把新片降到 V4.5 才链上，期间 ESD 靠双机硬扛。
典型场景：
- 海上平台 ESD：三片 3703E + 做主机，3503E 驱 SOL 电磁阀，SIL 3 去能关断，单片在线更换不停车。
- 炼化反应区 F&G： 上联 Experion PKS 走 Modbus TCP 送火气状态，3703E 跑探测器表决逻辑，误报率靠 2oo3 压到最低。
- 电厂 Burner Management：3703E 干油枪点火顺序+火焰丧失跳枪， 给 DCS 送 MFT 状态字。
- 备件池：老 BOM”HCU37003703E”采购发成单 3703E（无 单元）或发成 MP3100（更老主处理器），插上去槽位不认。
- 改造：Tricon 升 Tricon CX 或 Trident II，/3703E 随架淘汰，但老架延寿期只换同件号。
真实案例：
前年大寒，辽东湾某 LNG 接收站 ESD 主机架 Slot2 的 3703E Fault 灯常亮，TriStation 读”Memory Parity Error”， 单元 OK 但三片不同步。到现场先不断电用 TriStation 读三片固件——Slot0/1 是 V4.5.1，Slot2 是 V4.5.1 但 RAM 校验错。手头有块拆机同件号 3703E（V4.5.1，确认和原架一致），先 TriStation 备份全项目（含符号、强制表、I/O 映射）到本地，再按规程拨 前面板该处理器通道的维护开关到 Disable，拔旧卡、插新卡、拨回 Enable，三片重同步 40 秒，Slot2 Active 灯绿。事后记死：3703E 换片前先拍①三片固件版本 ②电池仓状态（ 内主电池）③TriStation 读出的 Project Checksum——同件号不同固件硬插是 Sync 失败头号原因，比卡坏还常见。
