描述
产品详情
· 型号：FTA-544（17-550544-001B）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR 安全仪表系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 8 路独立模拟量输入 |
| 支持信号 | 4-20 mA（两线/四线）、0-20 mA、±10 V、0-5 V、RTD（Pt100/Ni120/Cu10）、热电偶（J/K/T/E/R/S/B 等，依主卡能力） |
| 信号调理 | 板载 RC 滤波、过压/过流保护、浪涌抑制（TVS 阵列） |
| 电气隔离 | 通道-通道、通道-系统地 ≥500 V AC（依具体版本，部分资料标 1500 Vrms） |
| 连接方式 | 前端现场端子排（螺丝压接，支持 12-24 AWG），后端 37-pin D-sub female 接 3721 主卡 |
| 配套主卡 | 3721（8 通道通用 AI，TMR 三卡组）、3821（32 通道高密度 AI，TMR 三卡组） |
| 配套底座 | TDT-544（专用端子底座，部分版本可直接 DIN 导轨安装） |
| 诊断 | 开路/短路/超量程检测（由 3721 主卡执行，FTA 提供物理层保护） |
| 指示 | 部分版本带通道状态 LED（OK/Fault），依具体批次 |
| 机械 | 约 160×120×60 mm（含端子排），DIN 导轨或螺钉固定 |
| 环境 | 0~60℃ 运行（部分资料标 -40~+70℃ 存储），IP20 柜内 |
| 认证 | IEC 61508 SIL 3、IEC 61511、FM、CSA、ATEX（依整机系统配置） |
| 生命周期 | Tricon v9/v10 系转入备件链；新项目推 Trident II 系端子，FTA-544 市面以库存/拆机为主 |
产品介绍

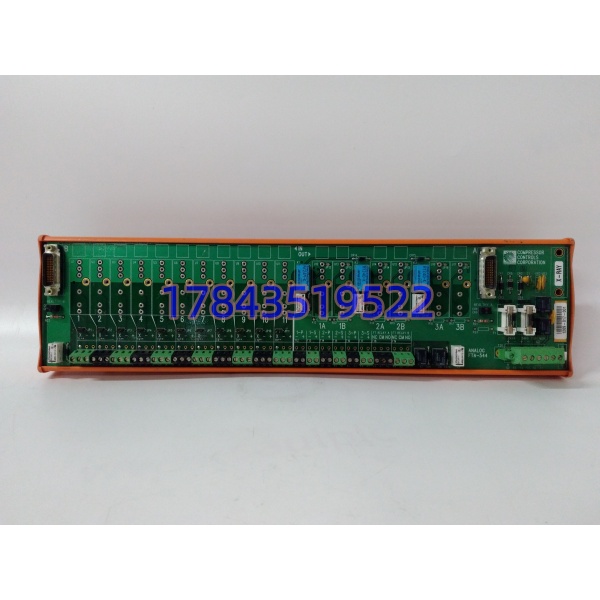

FTA-544 是 Tricon 体系里那个”让现场线不用直接戳 3721 卡”的端子板。3721 主卡插在 Tricon 机架背板上，前面板不直接出现场端子，而是用 37-pin D-sub 电缆拉到 FTA-544，现场 8 路模拟量（压力变送器、温度变送器、阀门定位器反馈、分析仪 4-20 mA 等）压在 FTA 的端子排上，板内做 RC 滤波、TVS 浪涌钳位、通道隔离，再经电缆送 3721 三张卡各自采样后做 2oo3 表决。它和 3721 的关系是”手和脑”——脑子在 3721 里做表决和诊断，手在 FTA 里做接线保护和信号预处理。和 9566-810（Trident 系 DI 端子）比，FTA-544 是 Tricon 系 AI 端子，信号类型更杂（电流/电压/热电阻/热电偶通吃），隔离等级更高。
在现场它解决的是”Tricon 机架不希望现场线直接戳背板”的布线问题。很多海上平台、炼化 ESD/FGS 机柜，FTA-544 装在机笼前侧端子区，前面板朝柜门，维护换 3721 主卡时现场线不用动一根，拔卡拔电缆就行。换件最忌两点：一是把 当成智能 AI 模块去买，结果插机架背板不认（它根本没背板金手指）；二是 37-pin D-sub 电缆方向插反或针脚弯曲，3721 扫不到信号报”Channel Failure”。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 买了块 3721 回来”：业主 LNG 接收站 ESD 柜 端子排塑料壳裂，采购搜”Triconex “看到 3721 页面也写”配套 “就下单，到货是主卡不是端子板，柜门接线还是敞着。最后从同行调了一块同件号 ，螺丝拆装十分钟恢复。
典型场景：
- 海上平台 ESD 模拟量采集：8 路压力变送器 4-20 mA 经 进 3721 TMR 三卡组，FTA 内 TVS 扛平台变频器群启停的浪涌，通道隔离防地电位差导致漂移。
- 炼化反应器温度监测：RTD（Pt100）经 送 3721，FTA 内 RC 滤波消掉反应区大功率加热器 50 Hz 耦合干扰，3721 读值稳。
- 电厂辅机 FGS：热电偶（K 型）经 进 3721，FTA 提供冷端补偿参考（部分版本），3721 算实际温度。
- 备件池：老 BOM 写” 17-550544-001B”采购发成 001A（Rev A）或 001C（Rev C），功能兼容但 Rev 不同端子排螺丝间距可能微调；发成 FTA-545（8 通道 DO 端子）或 FTA-543（DI 端子）则信号类型不对。
- 改造项目：Tricon v10 升 Trident II， 可暂留（端子定义兼容），但新主卡若换 3724X 系需核对电缆适配器。
真实案例：
前年冬至，渤海某平台 ESD 柜 （17-550544-001B）第 3、4 通道压力变送器读数漂移，3721 报”Channel 3&4 Drift >5%”。到现场拆端子板前面盖，发现不是主卡坏而是 FTA 端子排螺丝孔应力开裂（老件 12 年老化），3、4 点压线簧片松，接触电阻随平台振动从 0.1 Ω 飘到 2-3 Ω，4-20 mA 回路压降不稳。手头有块拆机同件号 （Rev B，无 001 尾标但铭牌 17-550544 一致），先拍原板 8 点线序照片（含现场 24 V 回路极性、屏蔽层接法），再断该回路电源、拆旧板、移线到新板、紧扭矩 0.5 Nm、插回 37-pin 电缆、上电，3721 通道 3&4 读数回归正常。事后记死： 换件前先拍①现场 8 点线序照片 ②24 V 回路极性 ③屏蔽层接法 ④37-pin 电缆插头方向——端子板虽”傻”，但线序接错一格，3721 里 8 路全错位，工艺员查一周。
