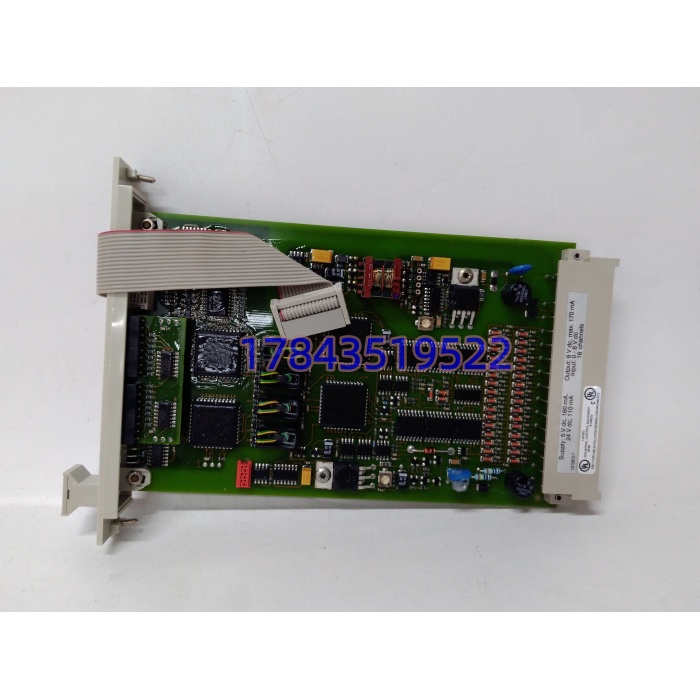

LNG 接收站中控夜班，DCS 里压缩机组 SIS 点全灰，但 Triconex 现场盘 SOE 还在走——查下来是 FSC 主机架通信槽的 CC22103 的 LAN1 PHY 被上位交换机环流打穿，TriBus 侧 RUN 还绿，对外 Modbus TCP 端口死。Triconex CC22103 1010621 就是 FSC 系统里”对内三重化、对外单网”的那座桥：插 8310A 主机架指定槽位，背板吃 TriBus 从 CC12403 主控捞 IO 映像、诊断字、SOE 缓冲，前面板 2 个 RJ45 走 Modbus TCP（默认只读，禁止外部写控制字），DB9 走 RS-232 本地配置，固件里锁了”单向数据流”——DCS 或 AMS 只能来读，写不进 FSC 逻辑，从架构上把 IT 网络跟 SIS 控制域切开。
跟 Trident 的 4351/4352 通信模块比，CC22103 是 FSC 老平台的专属，Trident 背板不认它；跟 GE 新华 XDPS-400e 的 CC22103 比，新华那块是 VME/DIN 主控 MCU、跑 VxWorks、双机热备切 <50 ms，Triconex 这块不吃 VxWorks、不热备（FSC 靠 Triple Modular Redundancy 本身冗余，CC22103 单插）、固件刷的是 FSC V9.x 通信协议栈。短板直说：FSC 平台 Schneider 已归”延续支持”状态，CC22103 新件基本 New Surplus 清库，市面拆机件多，固件版本（V9.3 / V9.5 / V10.0）必须跟现场 FSC 主机对齐，V9 主机插 V10 卡会报”CP firmware mismatch”起不来。MTBF 按 Triconex 老手册推算 >100,000 小时，但 RJ45 口 TVS 阵列是现场交换机地电位反击的高发牺牲点。
关键技术规格

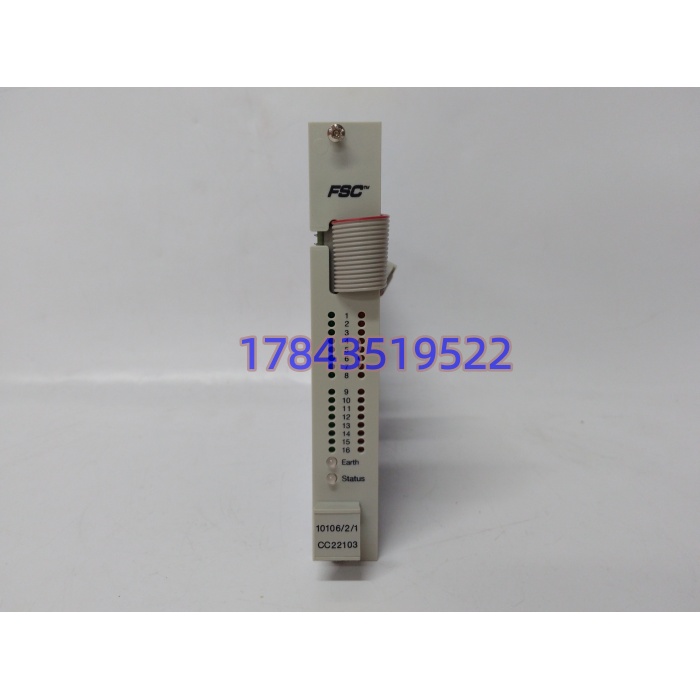

| 参数项 | 规格值（以 Triconex FSC / P/N 1010621 手册为准） |
|---|---|
| 产品定位 | FSC Classic V9/V10 安全通信处理器（Communication Processor） |
| 适用平台 | Triconex FSC 8310A / 8320A 主机架，配 CC12403 主控 |
| 背板总线 | TriBus（FSC 三重化内部总线），硬件隔离 |
| 对外接口 | 2× 10/100 Mbps RJ45（独立 MAC，可双 IP 或冗余） + 1× RS-232 DB9（本地配置/固件刷写） |
| 协议 | Modbus TCP（默认只读）、Modbus RTU、TriBus 内部、可选专有 FSC 协议 |
| 数据安全 | 单向数据流（外部禁写控制逻辑），IP 过滤、VLAN 标记、协议白名单（依固件版本） |
| 安全等级 | 作为 FSC 系统组件满足 IEC 61508 SIL3（单模块不独立持证） |
| 背板供电 | FSC 主机架背板 5 V DC，典型 <5 W |
| 诊断 LED | PWR、RUN、TriBus ACT、LAN1/LAN2 LINK/ERR |
| 固件版本 | V9.3 / V9.5 / V10.0（必须与主机 FSC 版本同档，跨档不混刷） |
| 安装 | 8310A 主机架专用通信槽（非 I/O 槽、非主控槽） |
| 工作温度 | 0~+60 ℃ |
| 存储温度 | -40~+85 ℃ |
| 湿度 | 5–95 % RH 非冷凝 |
| 认证 | CE / UL / CSA / 符合 IEC 62443-3-3、Shell DEP 30.36.10.31 |
| 物理尺寸 | 约 266×20×180 mm（FSC 单槽窄板） |
应用场景与行业案例
某沿海 LNG 接收站，夜班 DCS 压缩机组 SIS 测点变灰，现场 FSC 盘 SOE 还在记。仪表班到主机架， 的 LAN1 灯灭、TriBus ACT 绿。备件柜有同号 New Surplus（2020 年入 Triconex 原包装，上海保税仓转），断 FSC 机架控制电、拔旧 CP（先拔 RJ45 避免带电拔网口打火）、新卡插通信槽、固件用 laptop 经 DB9 刷到与原主机同档 V9.5.2（不从出厂 V10 直跑）、上电 TriBus 握手成功、LAN1/LAN2 双绿、DCS 重读 Modbus TCP 点表全回。安全工程师说：”这 CP 单买两三万，但 LNG 罐区 SIS 数据断半小时，ESD 阀状态看不见，应急指挥瞎眼，那风险不是钱衡量的。”
- 海上平台火气 SIS：FSC 把 TriBus 里 CH4/H2S 报警、ESD 阀反馈封 Modbus TCP 给上层 DCS/SCADA，单向只读防 IT 侧误动。
- 炼厂压缩机联锁：FSC 管机组轴振/位移/超速， 转 SOE 给 AMS 做根因分析，宽温版扛泵房 0–60 ℃。
- 电厂燃油区 ESD：老 FSC 平台延寿， 替代原 1010621 老批件，固件降档匹配 V9.3 主机不报 mismatch。
- 化工聚合釜安全链：FSC 主机架通信槽一主一备 CP？不——FSC 通信槽单插，靠 TriBus 冗余不是 CP 冗余，这点别跟 Trident 双 CP 搞混。
- 长输管线压站：FSC 经 走 Modbus RTU 下挂老 PLC 做辅助停机，RS-232 口本地接工程师本做季度固件校验。
采购与技术避坑指南（老采购+老安全仪表联合口吻）：
- 固件档位必须问主机：下单前逼现场拍 FSC 主机启动自检页的”FSC Version Vx.y.z”， 固件同档才能用，供应商发货前代刷好，别等上电报 mismatch 再返修。V9 主机刷 V10 卡会直接 TriBus 不注册。

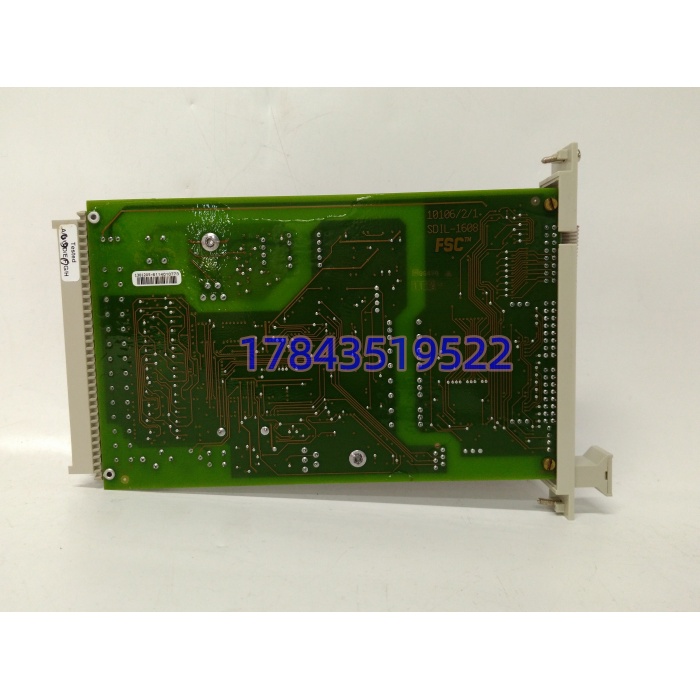

- Triconex ≠ GE 新华：同号 1010621 在 XDPS-400e 里是主控 MCU（DIN 轨、VxWorks、256MB–1GB 内存），物理尺寸、背板、供电全不同；店铺发来带”XDPS-400e”标签的必不是 FSC 件，正面丝印有 “FSC” 三字才是真 Triconex。
- 只读配置别开写： 默认 Modbus TCP 只读，现场有人为图方便让供应商”开通写寄存器”调试，等于把 SIS 控制域向 DCS 敞开，审计一查就违规。应急调试用 RS-232 本地口，不动 TCP 写权限。
- 双 LAN 别插同交换机：两 RJ45 建议进不同物理交换机（或 PRP/HSR 配合），插同一台傻瓜交换机的两个口，交换机挂了通信全断，失去冗余意义。
- ESD 静电：拔 CP 必须防静电手环，TriBus 侧金手指静电打穿后上电 TriBus ACT 不闪，FSC 主机报”CP not present”查半天。
