产品详情

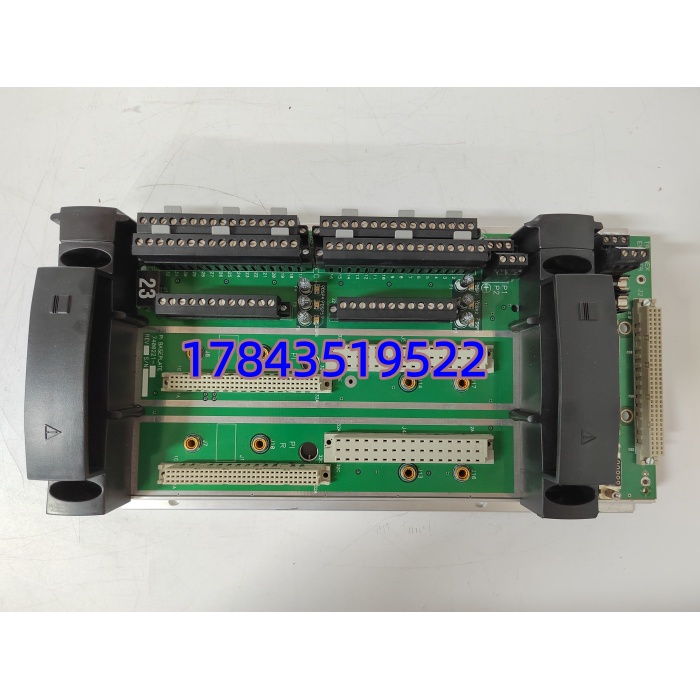

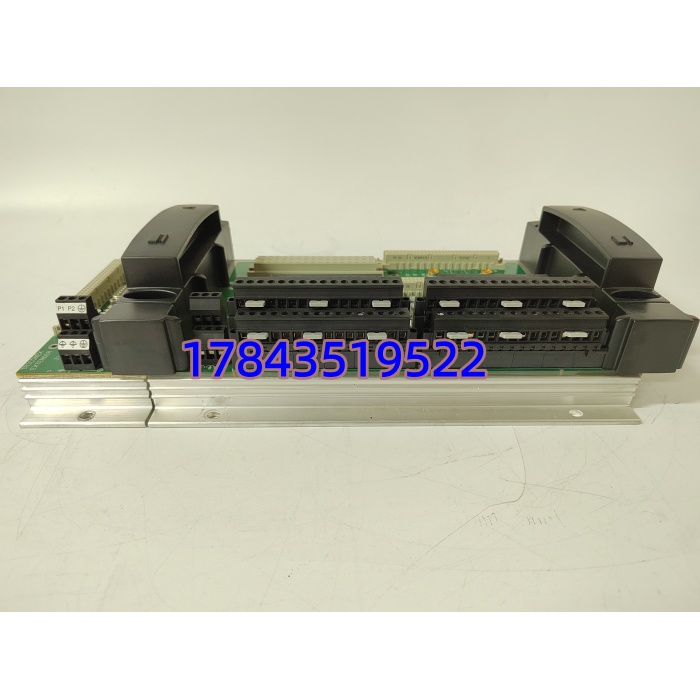

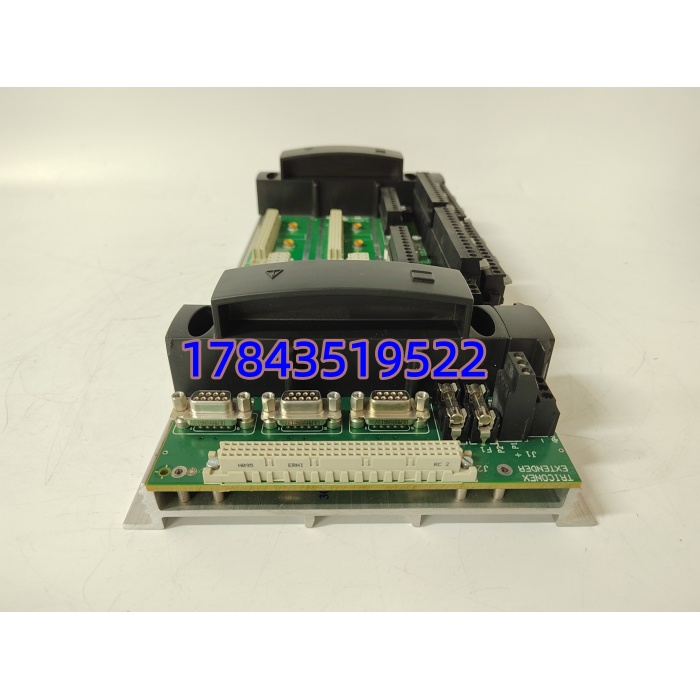

· 型号：EPI3382（Triconex Reference 7400221，External Power Interface Module for Trident/Tricon Main Rack）
· 品牌：Triconex（Schneider Electric — Process Safety & Critical Control）
· 系列：Triconex Trident / Enhanced Tricon — External Power Interface (EPI) / Power Distribution Accessory
规格参数
- 产品型号：Triconex EPI3382，Drawing / Part No. 7400221（某些文档标 3382 EPI 或 EPI-3382）
- 适配系统：Triconex Trident Gen 1/Gen 2（配 8312 / 8351A 电源模块）及部分 Classic Tricon 机架 — 用作外部 24 V DC 源调理与分配；部分新版 Trident 2 推荐独立 PDU 替代
- 输入电压：DC 18–36 V（标称 24 V DC 工业直流 UPS 源），支持双路冗余输入（A/B）手动隔离二极管 OR-ing
- 输出侧：馈入 Triconex 电源模块(8312: AC→DC 5V/24V 或 8351A: DC 24V→DC 5V/24V) 直流输入级 或 直接供机架辅助总线（依具体接线图 — EPI3382 多作前置滤波/保护而非直接替 8312）
- 保护功能：
- 反向 Polarity Protection（输入反接不损）
- Overvoltage Crowbar / TVS（典型 ≥ 40 V clamp）
- Input Fuse（可更换慢熔熔断器，标号 F1/F2 A/B 路）
- Undervoltage / Overvoltage 检测：触发 Front Panel LED + 干接点 Alarm Relay（Form C 或 Form A 依版本）
- 状态指示：PWR（输入正常）、UV（Undervoltage）、OV（Overvoltage）、FLT / ALM LED；部分版有 Input A/B 独立灯
- 报警继电器：典型 1× SPDT 或 SPST 干接点（Alarm / Fault），额定 30 V DC 1 A 或 250 V AC 2 A（阻性）
- 安装形式：
- 常见 DIN rail mount（35 mm TS35）独立小盒，通过双芯/四芯 端子接外部 DC 源与至 8312 输入
- 少数早期变体为机架插卡式（占用专用 Power Interface Slot）—— 买前确认现场是 外置 DIN 盒版 EPI3382 还是老式 插卡版
- 接线端子：螺钉 / 弹簧 端子（ Phoenix / Weidmüller 兼容），AWG 22–12
- 工作环境：0℃～+60℃（工作），-40℃～+85℃（存储），5%–95% RH 无凝露
- 尺寸/重量：DIN 盒版 ≈ 90×72×58 mm (H×W×D)，重≈0.25 kg
- 认证：CE、UL、cUL（随 Triconex 系统整机认证延伸），RoHS（后期版）
产品介绍
在几套聚甲醛/合成氨装置 SIS 机柜碰过——外部 24 V DC UPS 双路先进 （7400221 DIN 盒版）做滤波与欠压报警，再送两套 Tricon 机架各一片 8312（AC 型另取 230V AC 保安段）， 仅做 DC 源监控。它本质上就是带 TVS 和 UV/OV 比较器的直流输入调理盒，无电压变换功能，作用类似”高可靠直流 SPD + 欠压预警器”。现场实测发现： 本身极少坏，但输入熔断器(FUSE) 因外部直流侧短路烧断是典型可更换故障——备件建议多存同规格慢熔熔丝(常 5A/250V 玻璃/陶瓷 5×20 mm 依铭牌)。
从库存经理视角，(7400221) 属 Triconex 配件成熟品，部分地区随新 Trident 2 推荐用专用 PDU 替代故新单波动大。TCO 亮点是低价低损耗——建议按 SIS 装置池化：N 套同型 Tricon/Trident SIS 共享 1 件冷备（确认是 DIN 盒版 vs 插卡版 与现场一致）+ 多存对应熔丝 ×3。只存模块不核熔丝规格或插卡/DIN 版混淆 = 到货不能用。
应用场景与库存策略
EPI 最典型失效模式不是模块坏而是（正常预警），维护误判 EPI 故障换板——其实外部 DC 源问题。若 内部 TVS 因直流侧雷击/Surge 击穿短路入地，输入熔丝断，8312 失电则 TMR 机架靠双冗余 B 路（若 A 路 EPI 坏 B 路 OK 不跳）或全失电触发 SIS Trip。
- → 单点故障(EPI A路) 如 B路正常不跳车但有报警；双路 EPI 均失效→机架失电 SIS 进入安全态→
- 仅用于非安全 Tricon EX 监视节点（单电源无冗余）→ 可接受等待调货→可与其他同型 EPI 池化共享。
- 新 SIS 项目 / SIS 升级→
- 沿海高湿区→
某 LNG 接收站 BOG 压缩 ESD 系统，外部 24 V DC UPS A 段蓄电池老化致电压跌至 20.5 V —— (7400221) UV LED 亮且 Alarm Relay 闭合送 DCS 报警”Tricon Pwr A Source UV”，维护误判 EPI 故障换新板——两天后同现象 B 段也现（UPS B 段同批电池老化），才意识到是 UPS 蓄电池问题非 EPI。库房有冷备 但熔丝规格与原装(5×20mm 5A slow-blow) 不同(快熔 6A) —— 插上虽暂 OK 但不符合 Triconex 保护协调要求，后调换正确熔丝。复盘封袋注明：” 7400221 DIN-box ver. + Fuse: 5×20mm 5A Slow-Blow (IEC60127-2) ×3″。教训一句：EPI 备件 = 模块 + 正确规格熔丝(类型/电流/尺寸)，报警干接点接入 DCS 做预警勿忽视。
