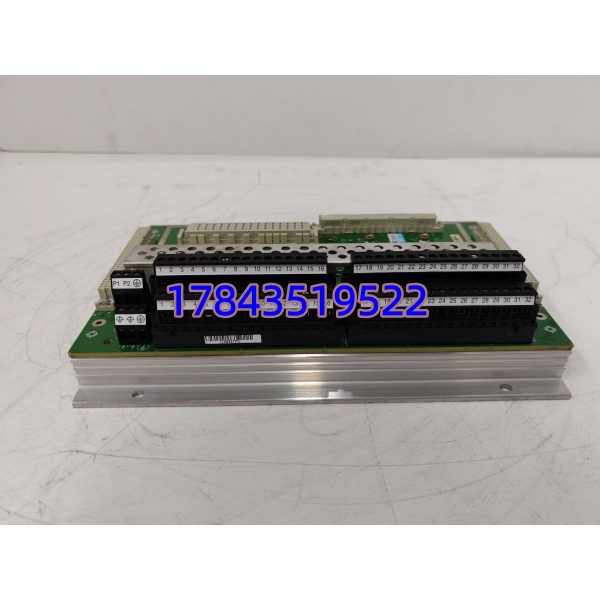

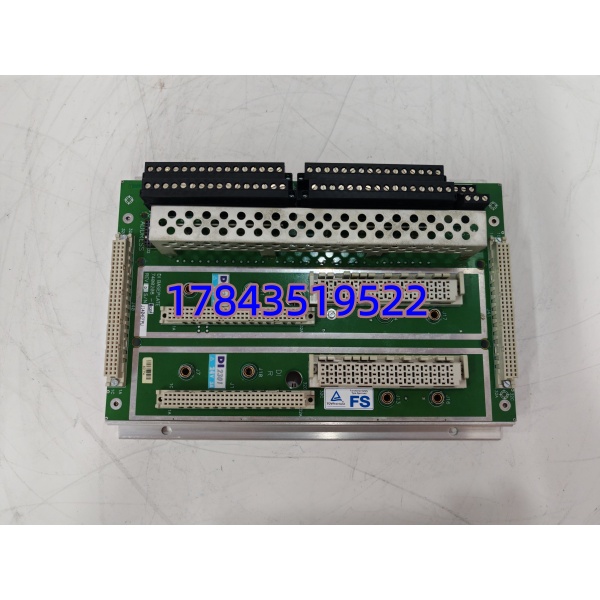

产品详情
· 型号：DI2301（7400208-020）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v10 / v11 / Trident SIS I/O
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | DI2301（Part No. 7400208-020 / 7400208C-020） | Rev D 为当前常见流通版 |
| 模块类型 | TMR 数字量输入模块（Digital Input） | 三重化独立电路 A/B/C 表决 |
| 输入通道 | 16 通道，独立光电隔离 | 每通道三组并行采样 |
| 输入信号类型 | 24VDC 干接点 / 湿接点 / NAMUR 近接开关 | 符合 EN 60947-5-6 NAMUR 标准 |
| 输入电压范围 | 标称 24VDC，兼容 12–30VDC | 湿接点阈值约 12V ON / <5V OFF |
| 输入阻抗 | ≈3.3 kΩ（湿接点模式） | — |
| 输入电流 | 2–10 mA（信号有效时） | — |
| 响应时间 | ≤1 ms（采集），≤10 ms（含表决滤波，可配置 0.1–1000 ms） | 消抖时间软件可设 |
| 隔离电压 | 输入↔背板 ≥1500V AC（1 min）/ 通道间隔离 | 符合 IEC 61000-4-5 浪涌 ±2kV |
| 背板供电 | +5V DC 由 Tricon 主机架背板供给 | 不由外部 24V 供电模块本身 |
| 所需端子基座 | 3503E（弹簧）/ 3504E（螺钉） | 旧基座 3501/3502 电气定义不同，不可混用 |
| 安全认证 | IEC 61508 SIL 3、IEC 61511、TÜV AK6、ATEX/FM/CSA | — |
| 工作环境 | -40℃ ~ +70℃，5%~95% RH（无凝露） | 抗振 IEC 60068-2-6 |
| 状态指示 | 模块 OK/FAULT LED + 每通道状态 LED | 支持在线诊断及开路/短路检测 |
| 热插拔 | 支持在线带电更换 | 更换期间系统保持 SIL 3 运行 |
| 兼容主机固件 | Tricon MP3008/MP3008R，固件 ≥ V10.4 推荐 | 严格来说，它只在固件 v10.4 以上才完整启用了 NAMUR 诊断，老版本 v9 部分功能降级 |
产品介绍
在某沿海 LNG 接收站的 SIS 改造项目里碰过这模块——原系统 v9 时代配的是早期 DI2300，后来因为现场 NAMUR 接近开关要带线路监测，才升级到 DI2301（7400208-020）。它是 Tricon TMR 架构下的 16 通道数字输入卡，三套独立采样电路做 2oo3 表决，能容忍单路硬件故障而不导致安全功能丢失，PFDavg 通常可做到 <10⁻⁴/年，是 ESD 和火气系统(F&G)里真正”不能随便省”的那个感知层。
从 TCO 角度看，这块卡本身 MTBF 标称 >50 万小时，正常工况极少自然损坏；真正的采购风险在于它已进入生命周期后期（部分渠道标注停产/限产），新卡交期极长或只能买二手翻新。建议把它纳入 A 类关键备件管理——按 ABC 分类法做安全库存，别等停机了再满世界找拆机件。同机架若已有 DI2300（7400207-xxx）且不需要 NAMUR 诊断，两者可混架共存但固件配置不同，换型时注意 TriStation 下 I/O 定义需重新编译下载。
应用场景与库存策略
Tricon 系统的 DI 卡一旦故障且无机架冷备，ESD 回路会进入 Trip 或旁路状态——在连续生产的炼化装置上，一次非计划停机损失往往在六位数起步。这模块采购周期（全新原厂）现在动辄 12–20 周甚至 EOL（请以原厂最新 PCN 为准），二手市场水又深。
- 炼化/煤化工 ESD 回路——急停按钮、阀门限位开关信号采集 → 非它不可因 SIL 3 认证+TMR 表决 → 建议按 N+1 原则备 1 件冷备件（Sealed 原厂或经老化测试二手），放防爆柜单独保管。
- LNG 接收站 / 海上平台 F&G——火焰/气体探测器 24VDC 接点输入（NAMUR）→ 需 DI2301 而非 DI2300 才能做线路监测 → 建议由签约供应商做 VMI（供应商代管库存），季度盘点。
- 电厂汽机保护 TS 系统——跳闸电磁阀反馈信号 → 建议主备机架各留 1 件 Buffer Stock，不做共享池（不同机架固件可能不一致）。
- 老旧 Tricon v9 系统维持运行——若固件不升 v10.4，DI2301 仍可用但 NAMUR 诊断降级 → 可接受降配运行时，优先消耗库存旧版 7400208-010 再考虑 Rev D。
真实案例：2019 年某百万吨乙烯装置年检后发现#2 ESD 机架 Slot 5 的 DI2301 报”Channel A 表决不一致”，热插拔复位无效。库房无备件，原厂答复交期 16 周——最终从另一套已停用待拆除的旧装置上拆机（经通电老化 48h 确认 OK）救急，花了一天半协调拆移和 SIL 回路再校验。事后该厂把 / AI 模拟量卡全列入 A 类关键备件，按每套装置 N+1 建物理冷备，每年做一次上机抽检。教训很简单：Triconex 停产预警件，要么 Last-time-buy 囤够一轮换型周期的量，要么签好二手优质渠道，别赌它不坏。
常见问题解答 (FAQ)
Q1：7400208-020 现在原厂还产吗？正常交期和库存状态怎样？
A 类市场原厂新件已较难订，施耐德部分地区发过 Tricon 老 I/O 的 LTB（Last Time Buy）通知，建议向当地 Emerson/Schneider 办事处核实最新 PCN。目前主流货源是海外库存或经测二手拆机件，全新原封交期 12–26 周不定，二手现货通常 3–7 天可达但成色参差。
Q2：收到 Last-time-buy 通知的话该囤多少？
按你们装置 Tricon 机架里 的实际插槽数 × 1.2～1.5 倍囤，覆盖一整个大修周期（通常 5–8 年）内的预计损耗。假设 3 个机架各用 4 块，建议备 12–15 块并做防静电真空包装存储，每年抽检上电。
Q3：7400208-020 能直接替老版本 7400208-010/-015 吗？有什么要注意的？
硬件上 Rev D（020）可向下兼容安装在同样基座，但需在 TriStation 里确认 I/O 定义文件版本匹配。严格来说老系统 v9 主板加载新版模块有时需更新 .iocfg 文件并重新下装——提前在测试环境验过再动生产机架，别直接热插拔替换后不管。
支持 NAMUR 线路监测和更宽诊断，DI2300 仅干/湿接点。两者插槽兼容但不能简单”互换”——需改 TriStation I/O 配置类型，下载后重启机架才生效。如果现场没 NAMUR 探头且预算紧，可用 DI2300 替代但会丢失线路断路报警功能，变更需走 MOC（Management of Change）审批。
Q5：买二手/翻新件怎么辨别翻新质量和防伪？
要求供应商提供：(1) 原厂标签照片核对 Part No./Serial No. 字体与激光刻印；(2) 上机实测报告（TMR 三通道表决+所有 16 通道 Loopback 测试截图）；(3) 至少 12 个月质保承诺。警惕价格明显低于行情且无测试报告的”工控拆机件”，现场曾碰到过把 DI2300 重写标签当 卖的坑。
Q6：模块质保和呆滞处理建议？
新件通常 12 个月（以原厂/授权商条款为准）。呆滞超过 3 年的冷备件建议每 24 个月做一次通电老化 + LED 自检，记录测试日志；若装置 SIS 升级到 Trident 新平台导致完全无法复用，按公司固定资产报废流程处理，勿混入在用备件柜造成误装机。
