描述
产品详情

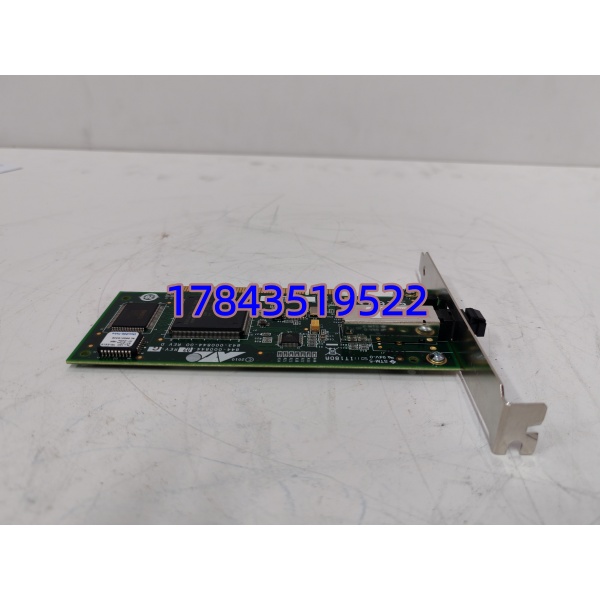

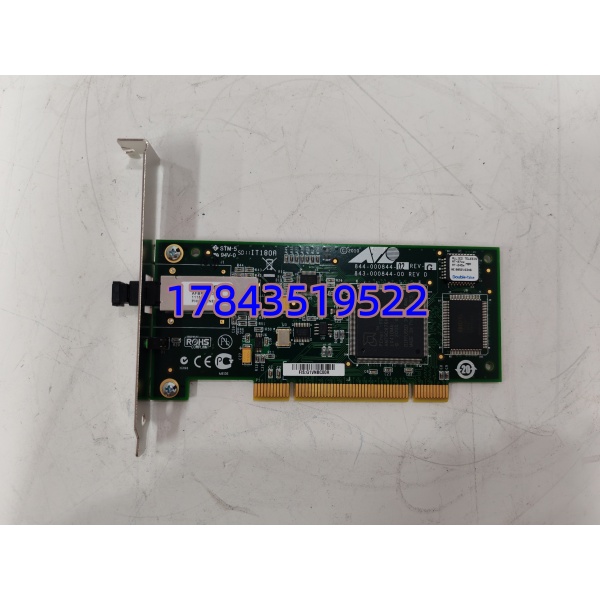

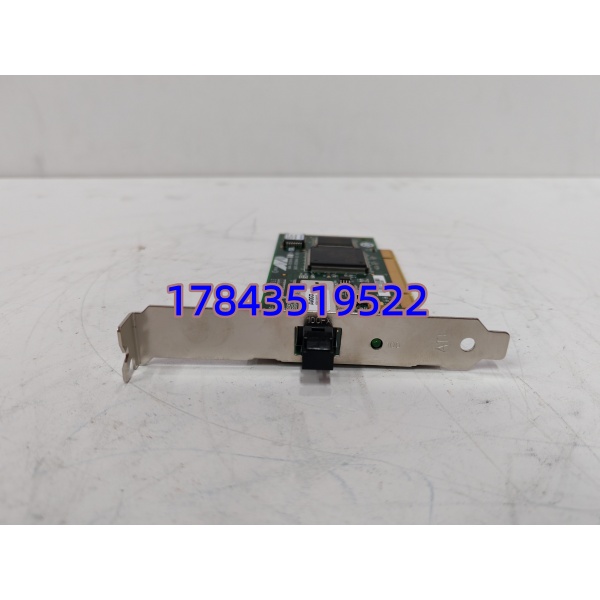

· 型号：AT-2701FX（部件号 843-000844-00 REV D）
· 品牌：TRICONEX（Schneider Electric），OEM 源自 Allied Telesis
· 系列：Tricon Safety Instrumented System Communication Module（v9/v10/v11 兼容）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AT-2701FX |
| 部件号 / 版本 | 843-000844-00，REV D（改良光模块温湿特性） |
| 适用系统 | Triconex Tricon v9 / v10 / v11 机架（非 Trident 4351 系列通用） |
| 总线接口 | 32-bit PCI 2.2，3.3V / 5V 兼容（背板直接插槽） |
| 网络标准 | IEEE 802.3u 100Base-FX Fast Ethernet over Fiber |
| 光纤接口 | Dual SC（多数批次），850nm 多模；少数批次 ST |
| 传输介质 / 距离 | 多模光纤 50/125μm 或 62.5/125μm，典型 2km |
| 传输速率 | 100 Mbps 全双工（Full Duplex） |
| 工作温度 | 0℃ ～ +60℃（工业级机柜内） |
| LED 指示 | Link / Activity / Module OK / Fault |
| 功耗 | ≤ 3W（由 Tricon 机架背板 5V/3.3V 供电） |
| 安全认证 | 符合 IEC 61508 SIL 3 架构要求（通信组件），CE / UL |
| 热插拔 | 支持机架在线更换（遵守 Triconex 安全规程） |
| 固件依赖 | 由 Tricon 主机固件统一管理；严格来说 REV D 仅保证兼容 v9 及以上，v8 不保证 |
| MTBF 参考 | 见原厂 FMEDA（一般 > 200,000 hrs） |
产品介绍
现场实测发现，沿海炼化装置 Tricon v10 原先经屏蔽双绞线接中控，变频群起时 CRC 误码率飙升导致偶发通信中断——换上 AT-2701FX 走多模光纤后彻底消除地电位差与电机 EMI，这才是它的真实价值：保障 SIS 通信链路不断，而非追求带宽。
此卡是 Allied Telesis 为 Triconex 定制的 100Base-FX PCI 光纤 NIC，专用于老一代 Tricon v9/v10/v11 机架接入 DCS/ESD 工程师站。REV D 改进了光收发器温漂和高湿长期稳定性。由于 Triconex 新 Trident 平台（4351A/4352A）已内置千兆光口，该 PCI 卡原厂 EOL——市面仅存拆机/翻新品，采购须核验序列号与原厂激光标，廉价仿冒品高温极易失效。对仍运行 v10 系统的装置属”钉子件”，建议按 Last-Time-Buy 战略适量囤货以降低 TCO 与停机风险。[请以原厂手册为准]
应用场景与库存策略
Tricon v9/v10 ESD 系统多为 2000–2015 年投运，AT-2701FX 新件已绝迹。一旦光纤 NIC 故障，SIS↔DCS 通信中断，虽硬接线保安全功能，但丢失 SOE 记录和远程监视——HSE 审计常见不符合项，部分规范要求 48h 内恢复。
- 炼油/石化 ESD ↔ 中控室（＞100m 或强变频器干扰） → 必须光纤隔离 → 建议现场柜 备 1 件冷备（Buffer Stock），防静电袋密封，每年上电抽检。
- 海上平台 / LNG 终端 远程 I/O 通信 → 潮湿盐雾加速光模块老化 → 运行 N+1，陆地仓库另存 1 件。
- 电厂 BMS / 燃机保护通信 → 雷击浪涌区优选光纤 → 可谈 VMI 寄售降资金占用。
- 旧系统延寿（暂不升 Trident） → 按装置数 × 1.5 倍 Last-Time-Buy 囤货，停产件价格随稀缺度指数上涨。
某芳烃装置 Tricon v10，盛夏柜内 55℃+ 致 AT-2701FX REV C 光模块衰减超限 Link 闪断。仓库零备件、原厂 EOL，紧急调二手件耗时 5 天——SOE 服务器脱机被集团 HSE 审计开观察项。事后按建议回购 3 块 REV D（含 1 块做 DOA 验证），封存入恒湿柜，再无夜半呼叫。
常见问题解答 (FAQ)
Q1：还能订新件吗？现在市场交期怎样？
原厂已 EOL，正规渠道新件基本绝迹，流通多为库存尾货或拆机翻新品。有货通常 3–7 天发，无货等回流件，采购时要求提供测试报告和原厂标签照片。[请以施耐德电气 EOL 通告为准]
Q2：REV D 能和 REV B/C 混插或混用做冗余对吗？
同机架不同槽可混插功能兼容，但 REV D 温湿特性更优，高苛工况建议统一 REV D。不推荐跨机架用不同 REV 组冗余通信对——诊断版本不一致增排错难度。
Q3：Trident（4351A/4352A）机架能用吗？有无替代？
不能用，Trident 内置千兆电/光口取消 PCI Comm 槽。若计划整体升级 Trident 则不再囤此卡，仅买维持现系统最低必要量；v9/v10 无官方直通替代，必须沿用同 P/N。
Q4：二手/翻新件如何验真和避坑？
查序列号与原厂镭射标、TriStation 读 P/N&REV 核对、查光纤口有无烧伤划痕、金手指氧化情况。低于市价 30% 多为未测拆机板或普通 NIC 冒充，慎入。
Q5：插进机架 TriStation 不显示模块怎么查？
确认插在 Comm Slot 非 I/O 槽→擦金手指重插推到底→换已知好 Comm 槽试→查机架固件是否 ≥ v9.x（REV D 不保证 v8 兼容）→必要时冷启机架重枚举 PCI。LED 全灭换槽也不亮基本判卡 DOA。
