描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 完整物料号 | AO3481，硬件本体型号 3481 |
| 所属系统 | TRICONEX Trident SIS 安全仪表系统 |
| 通道数量 | 4 路模拟输出，共返回公共回路 |
| 输出信号 | 4‑20 mA，软件支持超量程至 22 mA |
| 分辨率 | 12 bit |
| 满量程精度 | ＜0.25%FSR（0‑60 ℃） |
| 系统架构 | TMR 三重模块化冗余，三取二表决输出 |
| 配套底座 | 2481 底座（External Termination Panel） |
| 总线接口 | Trident 专有 Tribus I/O 总线 |
| 工作温度 | 0 ℃ ~ +60 ℃，无凝露 |
| 防护等级 | IP00，机柜机架内部插装 |
| 软件工具 | TriStation 1131；参数以原厂手册为准 |
产品深度介绍

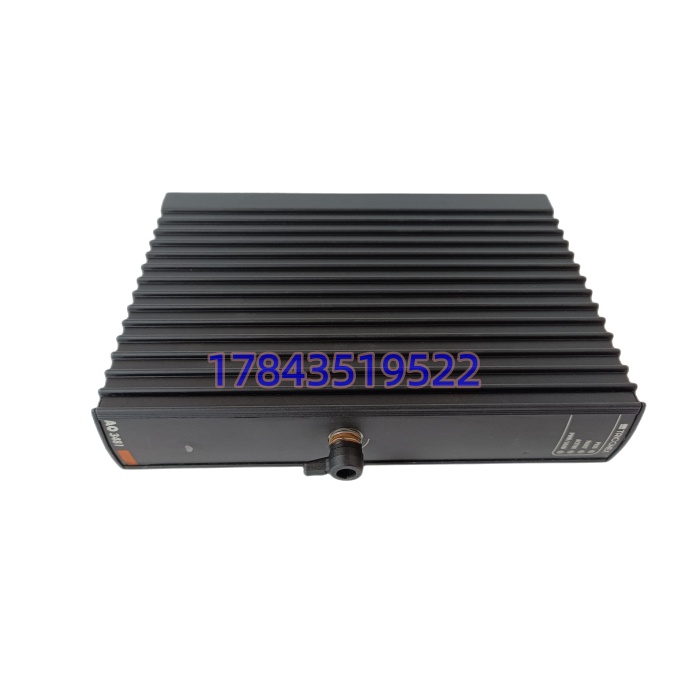

TRICONEX AO3481（硬件本体 3481）是 Trident 安全仪表系统的三重冗余模拟输出模块，把控制器下发的数字量指令转换为 4‑20mA 电流信号，输出到现场调节阀门、定位执行器。模块内部三路独立电路做三取二表决，单路电路故障不会产生错误输出，满足 SIL3 安全等级要求。
模块故障会造成对应通道输出丢失、输出卡死，工艺调节阀门失去控制。存量 Trident 装置更换该模块，使用同型号直接替换，不需要大规模修改 TriStation 工程组态，缩短装置检修窗口。Trident 已经停止原厂技术支持，该卡件属于 SIS 系统关键续命备件。
应用场景与行业案例
石化 SIS 系统最不愿碰到的就是 AO 卡硬件故障。前两年某炼化厂，装置 SIS 系统一块 AO3481 模块故障，两路控制阀输出直接卡死，工艺只能切手动操作。现场检查阀门、回路接线全部正常，问题定位在卡件。原厂不再供货，项目手上没有备用件，装置长期处于风险运行状态。
典型应用场景：
- 石油化工炼化装置‑Trident SIS 安全系统 控制燃料气调节阀、火炬调节阀，执行安全联锁下的调节动作，直接关系装置安全联锁。
- 煤化工装置‑安全仪表系统 反应器、气化炉配套 SIS，调节工艺介质阀门，通道异常会直接触发联锁动作。
- 油气长输管道站场‑Trident 安全控制系统 站场压力、流量调节阀门控制，保障管线设备的安全运行。
- 电厂化工自备电站‑存量 SIS 维保 装置暂不具备整体改造条件，依靠库存备件维持 Trident 系统连续运行。
案例：炼化厂 SIS 卡件紧急抢修 前年某炼化厂，夜班巡检发现 Trident 系统 AO3481 模块 FAULT 灯持续点亮，2 路工艺调节输出异常。工程师打开 TriStation 1131 读取诊断，模块报内部硬件故障。 原厂没有新件，订货周期不可预估。装置不能随便停机，风险很高。采购紧急调取现货，我们完成全套质检测试发出。备件到场，按 SIS 作业规范办理作业票，在线更换模块，核对通道组态，校验 4‑20mA 输出，阀门控制恢复正常。 事后该厂把 AO3481 连同配套 2481 底座列入 SIS 关键备件清单。
