描述
产品详情

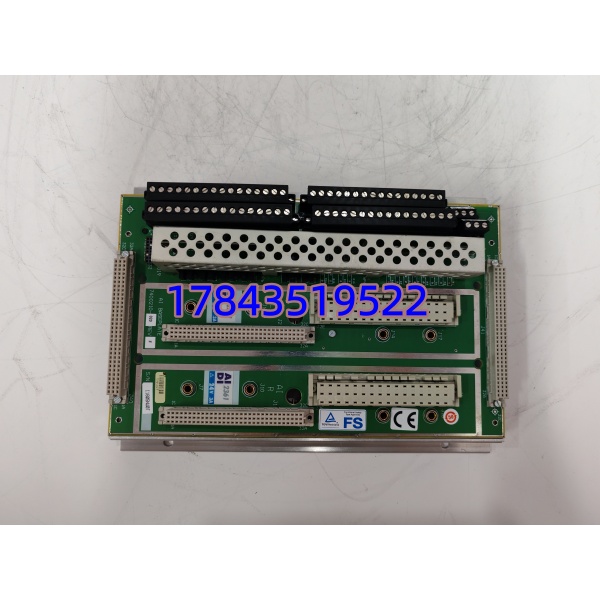

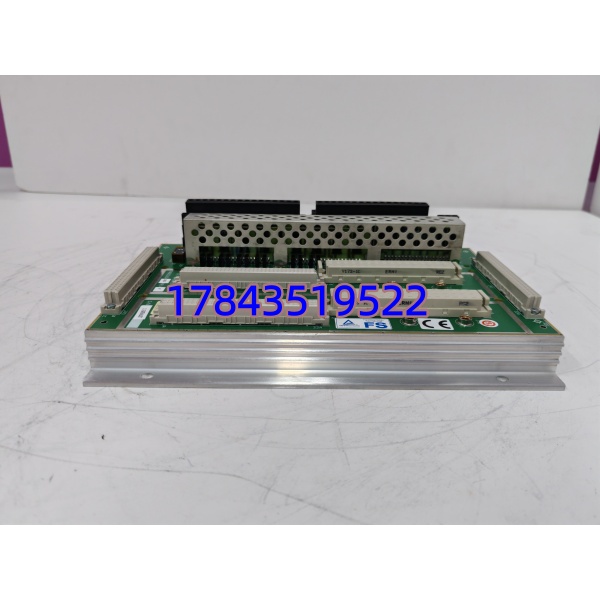

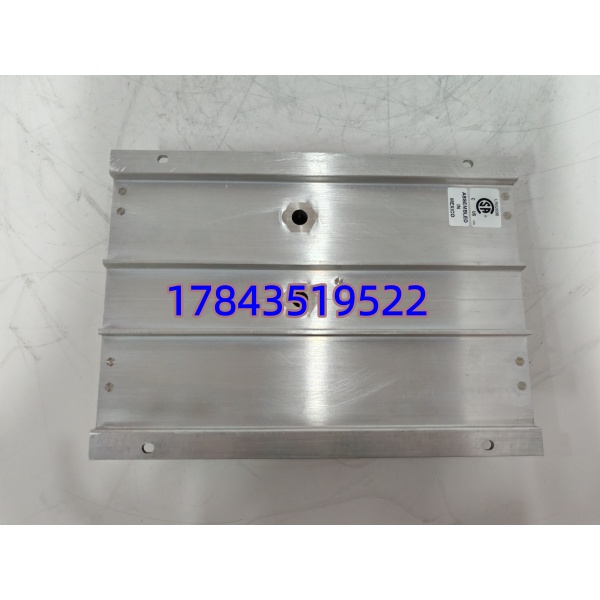

· 型号：AI2361（7400210-020）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon TMR I/O Module — v10 / v11 系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AI2361（Order No. 7400210-020） |
| 模块类型 | TMR 三重化模拟量输入模块（Analog Input） |
| 输入通道数 | 8 通道，每通道三路独立 ADC 并行采样 |
| 支持信号类型 | 4–20mA、0–10V、±10V、mV、热电偶(TC)、RTD（软件组态） |
| A/D 分辨率 | 16 bit |
| 测量精度 | ±0.05% @25℃ / ±0.1% FSR（典型值，依原厂 Datasheet） |
| 共模抑制比 CMRR | >120dB @ 50/60Hz |
| 通道/背板隔离 | ≥2500V AC（1分钟），通道间电气隔离 |
| 安全认证 | SIL 3 per IEC 61508 / IEC 61511，UL、CE |
| 背板供电需求 | 5VDC ≈300mA + 24VDC 由机架电源经背板提供 |
| 工作温度 | -40℃ ～ +70℃（IEC 60068 级） |
| 相对湿度 | 5%～95% RH（无凝露） |
| 安装方式 | Triconex 标准机架插槽，配对应外部端子板(ETP)，支持热插拔 |
| 诊断覆盖率 | >99%（通道开路/短路/超量程/漂移检测） |
产品介绍
在某沿海炼化项目的 ESD 系统改造中我亲眼见过——原设计用的是早期 AI3351，五年后原厂宣布 EOL，现场维护团队硬着头皮在二手市场淘 AI2361 (7400210-020) 续命。它是 Tricon v10/v11 平台上最典型的 8 通道 TMR 模拟量输入卡，三路独立电路同步采样再经 2oo3 表决剔除单通道故障，单点失效绝不会触发误跳车。严格来说它在部分老固件（Tricon < v10.3）需确认底板跳线定义匹配，组态软件要用 TriStation 做通道类型烧录，不是即插即用那种”傻瓜模块”。
站在 TCO 角度算笔账：这块卡单价虽高（新件基本绝迹，二手市价常溢价），但它让你躲开 SIS 系统整体升代——整套 Tricon CX 或 Trident 换下来动辄六位数美金起步。只要手头留 1～2 块作为 Buffer Stock，配合定期点检，能把关键装置安全回路的平均修复时间 MTTR 压到 <30min，远优于临时全球调货等两三周的交付空窗。
应用场景与库存策略
炼化/化工装置的 ESD、F&G 和 HIPPS 回路一旦因模拟量输入卡故障进入旁路或误跳闸，每小时停机损失常达数十万。Triconex 此代模块施耐德已逐步引导向 Trident/Trisim 迁移，7400210-020 新件基本断供，采购窗口只剩二手库存和 Last-time-buy 机会。
- 炼油/乙烯 ESD 温度压力采集（SIL 3 强制要求 TMR AI）→ 非它不可替代 → 建议各装置站点备 1 件冷备件（Buffer Stock），原厂新件停产故考虑战略囤 2～3 件
- LNG 储罐液位/温度安全监测（低温工况信号漂移敏感）→ 需高诊断覆盖率 → 建议纳入年度备件审计，由授权渠道代管寄售库存
- 电厂 BMS 燃烧器风/燃比模拟量回路 → 若系统仍运行 v10/v11 机架则向后兼容 → 不建议升级混插新型号模块以免固件不匹配
- 海上平台工艺安全关断(PSD) → 交期不可控 → 建议将 AI2361 列入 ABC-C 类（低消耗率高缺货风险）单独建安全库存水位
真实案例：2019 年苏北某 PDH（丙烷脱氢）装置，夜间重整进料温控回路报”AI 通道偏差”，值班员切手动维持。第二天早班发现 Slot 5 的 AI2361 其中一路 ADC 自诊断报错但未导致跳车——幸亏仪电库有提前按我建议囤了 1 块全新拆机测试件。当地代理商调货要 18 天（恰逢海关查验），若无库存则 ESD 被迫旁路超 72h 触发 HAZOP 违规。事后该厂把 AI2361/MP3008/8312 三样全列为”不许零库存”清单。
常见问题解答 (FAQ)
官方渠道已标注 EOL（停产），新件基本绝迹。目前市场流通以 NOS（New Old Stock）原封、经过测试的拆机翻新件为主。靠谱供应商交期通常 3～15 工作日，急单建议找专做 Triconex 停产备件的 MRO 渠道并索要测试报告。
Q2：原厂宣布停产后 Last-time-buy 该怎么决策？
若你现场还有 ≥3 台 Tricon v10/v11 机架在役且未来 5～8 年不打算整体升代，建议按”运行槽位数 × 10%～15%”做最后一次战略采购囤货（最少保留 1 件/装置）。二手市价会随存量枯竭逐年上涨，晚买反而贵。
Q3：能用 newer 型号如 3700A 或 Trident 系列 AI 模块直接替换吗？
不能简单互换。3700A 是 32 通道 0–5V TMR AI 且需不同端子板和 TriStation 组态；Trident 系列模块物理插槽和背板协议也不同。，换代需重新设计 I/O 映射和线缆。
Q4：买二手/拆机件怎么防伪和验货？
要求卖家提供：①原厂标签清晰可读（含 date code 和 SN）；②通电在 Tricon 机架运行 TriStation 读取模块 ID 与 EEPROM 校验码匹配；③提供通道精度标定记录或第三方测试报告。警惕 SN 被打磨重印的拼凑货——曾碰到过把 AI3351 标签改丝印当 卖的。
Q5：质保和呆滞件处理有什么要注意的？
二手/拆机件行业惯例保 12 个月（部分只保 90 天运转），下单前书面确认。呆滞未开封 NOS 建议密封防静电袋存放于恒温柜（15～25℃），每年做一次上电抽检。若最终确定系统整体升代，可尝试联系施耐德授权回收或转售给 MRO 专营商减少资产减值。
