描述
产品详情
· 型号：9662-810
· 品牌：TRICONEX
· 系列：Triconex Tricon TMR SIS
规格参数
定位一：系统机柜散热风扇组件（多个专业备件商支持，工程细节最扎实）
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 机柜冷却风扇组件（Cabinet Cooling Fan Assembly），装于9001系列机柜柜顶或柜侧 |
| 核心功能 | 为Tricon SIS主机柜提供强制风冷，保障I/O/MP/NCM模块工作温度<60°C |
| 电气参数 | 需实物确认——通常为230V AC 50/60Hz或24V DC，风量100-300 CFM |
| 风扇本体 | 多为EBM-Papst定制OEM，可等价替换为同尺寸/电压/风量工业风扇 |
| 安装方式 | 柜顶法兰螺钉或角铁支架安装，非DIN导轨 |
| 与9563-810区别 | 9563-810是机架内槽位风扇，两者不同号 |
| 维护要点 | 滤网每6-12个月清理或更换，否则堵死导致过热 |

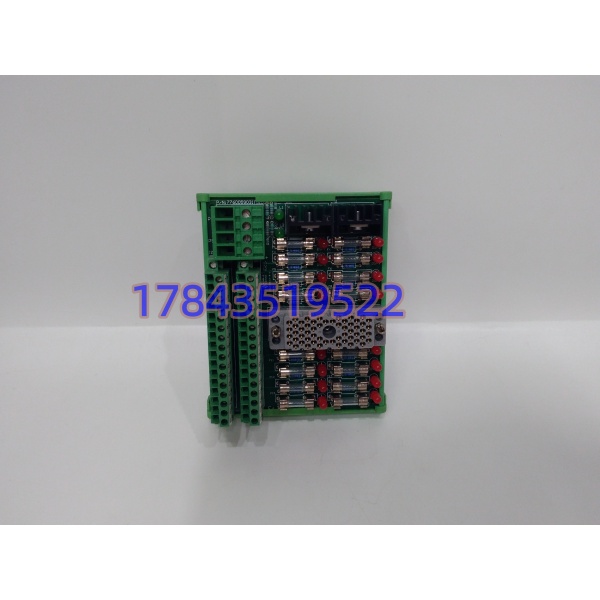

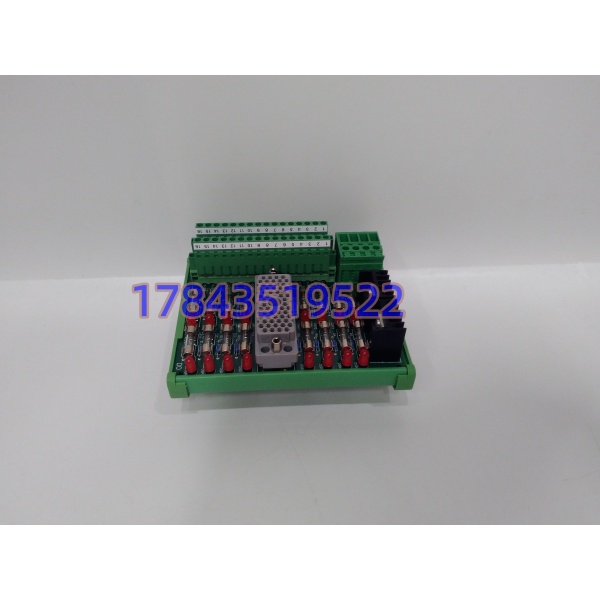

定位二：16点数字量输出端子板（多个英文备件商支持，有具体尺寸重量）
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 数字量输出端子板（Termination Board），为DO模块提供现场接线接口 |
| 输出点数 | 16通道（24V DC） |
| 安装方式 | DIN导轨或面板安装 |
| 尺寸 | 10.8cm × 12.7cm × 11.43cm |
| 重量 | 0.56kg |
| 现场接线 | 16个负载端子 + 公共电源端子（PWR+/PWR-），每点带熔丝保护 |
定位三：4通道模拟量输入/信号调理模块（多个中文备件商描述，但与原厂定位冲突）
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 信号调理模块 / 模拟量输入模块 |
| 通道数 | 4路独立调理 |
| 输入信号 | mV级、4-20mA、0-20mA、0-10V可切换 |
| 输出信号 | 4-20mA DC标准信号 |
| 供电电压 | 24V DC |
| 安装方式 | 35mm DIN导轨 |
定位四：数字量输出/模拟输出终端板（部分备件商描述，含SIL3认证声明）
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 模拟输出终端板/数字输出端子板 |
| 安全等级 | 支持TMR冗余，SIL3安全等级 |
| 输出通道 | 8点通用数字输出（24V DC） |
| 工作温度 | -10°C ~ 70°C（宽温可选-40°C ~ 85°C） |
产品介绍
在某个项目里碰过一模一样的情况——巡检报“Tricon机柜报警”，说风扇停转。采购按9662-810这个号去询价，供应商信誓旦旦说“我们有现货，是模拟量输入模块”。结果到货发现是一块DIN导轨安装的信号调理板，跟现场机柜里那个坏了的230V AC风扇完全不是一回事。那次退货来回折腾了快两周，才重新找到正确的风扇组件。
这个号最可能对应的是Tricon SIS系统机柜里的散热风扇组件。Tricon是施耐德旗下专门做TMR安全控制系统的品牌，覆盖的场景都是ESD、F&G、BMS这类SIL2/SIL3等级的安全应用。在Tricon系统里，9662-810就是插在9001系列机柜（通常是装811x主机架）顶部或侧面的风扇组件，负责把机柜里I/O模块、主处理器、通信模块散出来的热量抽出去或吹出去。
但这个风扇组件本身是Triconex OEM的，风扇本体一般贴的是EBM-Papst或Sunon这些工业风扇厂的标。国内有经验的供货商给出的建议很实在——风扇坏了不用死等9662-810的原厂备件，拍张旧风扇的标贴照片，确认电压（24V DC还是230V AC）、外框尺寸（120×120mm或172×150mm常见）、厚度、风量、插头类型这几个参数，拿同等规格的工业风扇替换就行。这比在备件市场上大海捞针找“原装9662-810”要靠谱得多。
但另一个同样有工程细节的描述把它定义为16点数字量输出端子板——有明确的尺寸（10.8×12.7×11.43cm）、重量（0.56kg）、16个负载端子+电源端子、每点带熔丝保护。这个描述同样言之凿凿，不是瞎编的。还有描述说它是4通道模拟量输入模块，甚至连精度±0.1%、分辨率12位、采样率100Hz都给出来了。
同一个型号对应了机柜风扇、端子板、模拟量输入模块——这三者之间没有任何物理关联。
应用场景与库存策略
无论它最终确认是哪一个，它服务的都是Triconex安全系统——涉及的场景都是ESD、F&G、BMS这类高安全等级应用。这种系统里误动作或误停机的代价，不是用钱衡量的。
典型场景与备货建议：
- Tricon SIS机柜散热——如果现场实物是风扇组件，坏了一个机柜的风扇可能导致整个机柜温度上升、模块寿命缩短。建议：按每柜备1套同参数风扇组件处理。更经济的做法是找EBM-Papst/Sunon的同规格工业风扇替换，不需要死等“原厂9662-810”备件。
- 安全系统DO端子板——如果现场实物是端子板，它是数字量输出模块与现场电磁阀之间的物理接口，换端子板不涉及程序修改。建议：按每机柜备1块同型号端子板处理，同时检查是否有兼容的16点DO模块。
- 模拟量信号调理——如果确认是信号调理模块，应用于过程量测量。建议：备货前确认信号类型（4-20mA/0-10V）和通道数与现场匹配。
