描述
产品详情
· 型号：9662-610
· 品牌：TRICONEX（Invensys / Schneider Electric）
· 系列：Tricon TMR SIS — External Termination Panel（ETP）
规格参数
- 产品类别：数字量输出（DO）现场接线端子板（Termination Assembly）
- 适配模块：Triconex 24VDC DO 模块，含 3624、3625、3664、3674、3636E/R/T 等（以现场机架为准核对）
- 端子点数：16 路负载输出端子（Load）+ 公共 PWR+、PWR− 配电端子
- 额定电压：24 VDC（现场侧，配合 DO 模块驱动能力）
- 最大总电流：16 A（端子板自身），配合 3625 DO 模块使用时限 10 A（受模块功耗限制）
- 接线方式：螺丝端子排，配扁平电缆或系统连接器接 Tricon I/O 卡槽
- 安装方式：控制柜面板安装或 DIN 导轨安装（依变体，需核对实物）
- 工作温度：-20～+60℃（部分宽温版标称 -40～+85℃，需核对原厂手册）
- 存储温度：-40～+85℃
- 材质：阻燃工程塑料壳体，铜母线分布，镀金/镀锡压接端子
- 认证：符合 IEC 61508SIL 3 系统架构要求（作为端子组件参与整体 SIS 认证）
- 尺寸/重量：约 210×160×40 mm / 0.3～0.9 kg（依批次不同有差异，以实物为准）
产品介绍

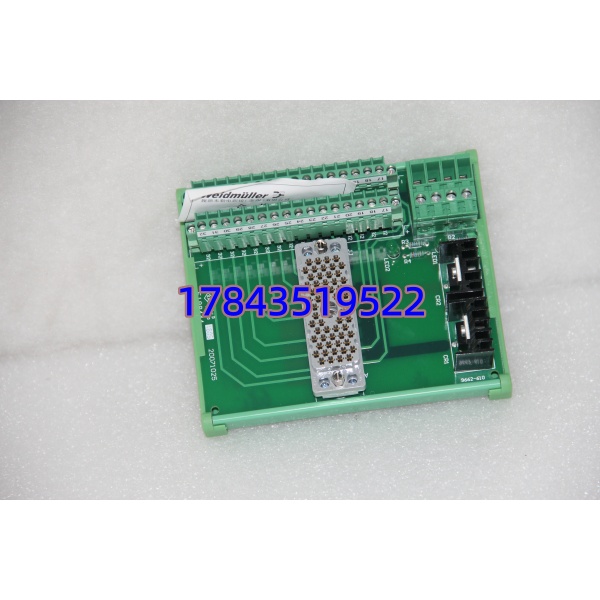

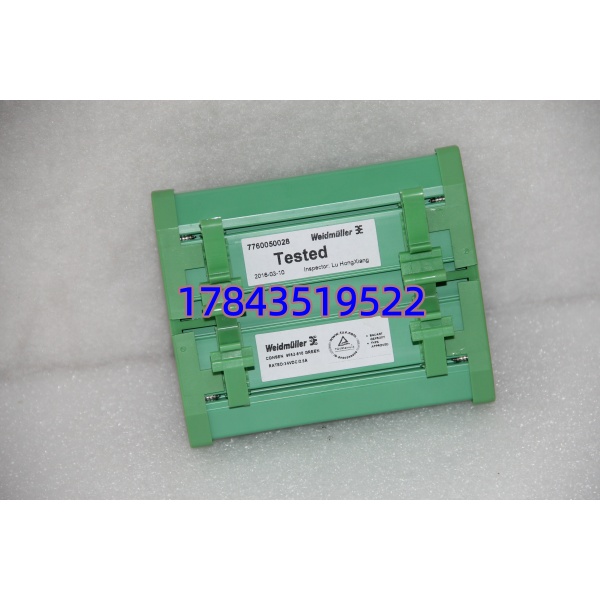

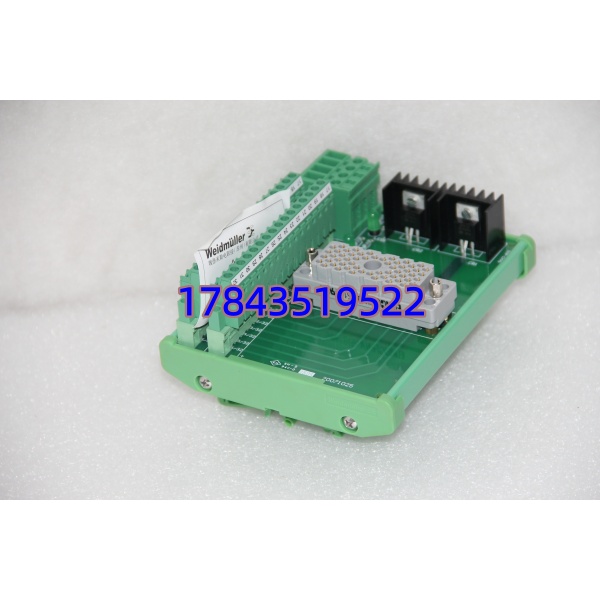

9662-610 不是电子卡件，是 Tricon 安全系统 DO 模块的现场接线端子板。它把机架内 DO 卡的 TTL/光耦输出引到柜门旁的螺丝端子上，并为现场负载提供公共 24VDC 配电（PWR+、PWR−）。简单说——没有它，DO 卡插在机架里也没法接现场线。
坦白讲，这东西在现场最大的坑是”买错了版本配不上模块”。早期 Tricon v9/v10 和新代 E-Series DO 卡对应的端子排接口有差异，采购时一定要确认你机架上跑的是哪代 DO 模块（看模块型号后缀），再订对应批次的 9662-610。端子板本身无程序、无固件，换上去拧紧线就行。
应用场景与行业案例
大修完试联锁，ESD 输出灯亮但现场电磁阀不动。追查半天发现是旧端子板内部铜排氧化接触不良——模块没问题，线松了。换了新 9662-610 后一切正常，这种事我在现场遇过不止一次。
典型场景：
- 炼油/乙烯 ESD：SOV 电磁阀驱动接线，需公共 24V 配电隔离，非它不可
- LNG 接收站 F&G：火灾关断 DO 信号转现场继电器，要求 SIL3 架构兼容端子
- 煤化工装置：高粉尘环境，阻燃壳体 + 明确通道标识减少维护误接
- 电厂汽机保护：紧急跳闸 DO 经端子板驱动就地跳闸电磁阀
真实案例：南方某炼厂催化装置，Tricon v10 系统一块 3625 DO 卡对应的 9662-610 端子板，因十年前施工时螺丝未拧紧导致某 SOV 回路虚接。联锁测试时 ESD 未能关紧急切断阀，险些超压。借装置窗口停机，更换新 9662-610 并重新校力矩（建议 0.6～0.8 N·m，以端子规格为准），复测所有通道动作正常。老师傅感叹：”端子板看着不起眼，ESD 动作成败全看它。”
常见问题解答 (FAQ)
- 9662-610 支持热插拔吗？带电拔会影响 DO 卡吗？
端子板是纯接线部件，但建议先断现场 24V 负载电源再拆线。带电拔插扁平电缆可能瞬间短路 DO 卡输出通道，稳妥做法是模块和负载电都断后再操作。
- 9662-610 能和 3625 DI 模块搭配吗？
不能。这是 DO 端子板，适配 24VDC 数字量输出模块。DI 模块（如 3625 输入卡）配的是对应 DI 端子板（如 9661 系列），混用接口不对。
- 换新端子板会丢失逻辑程序吗？
不会。端子板无存储器，程序在 Tricon MP（主处理器）里，换端子板完全不影响逻辑和下装。
- 二手/翻新 9662-610 怎么鉴别？
看三点——① 端子排是否有过热变色或铜绿；② 内部铜排焊点是否牢固无裂纹；③ 与原 DO 卡扁平电缆插接是否紧密无异响。建议上电前先做通断测试。
- 配 32 点 DO 模块要用几块 9662-610？
通常一块 32 点 DO 模块需配两块 9662-610（各接 16 点），具体看模块手册和机架接线图。
- 采购最容易踩什么坑？
版本不匹配。Tricon 不同代（v9/v10/v11/E-Series）DO 卡配的端子板接口定义和扁平缆有细微差别，买前务必拍照模块型号和现用端子板背面接头发给卖家核对。
