产品详情

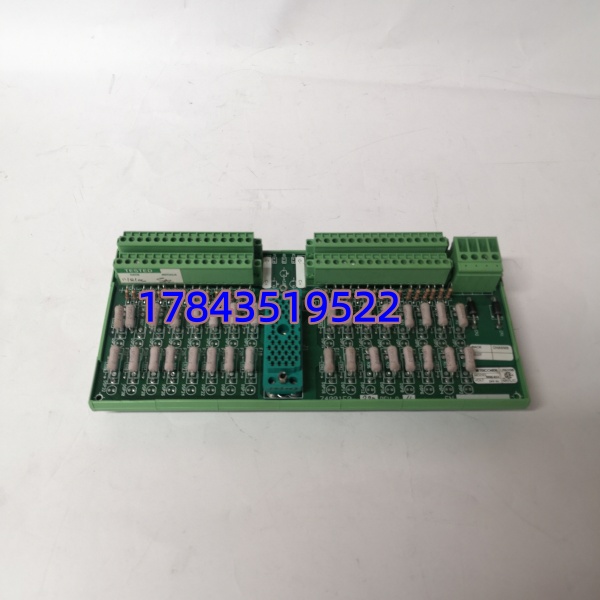

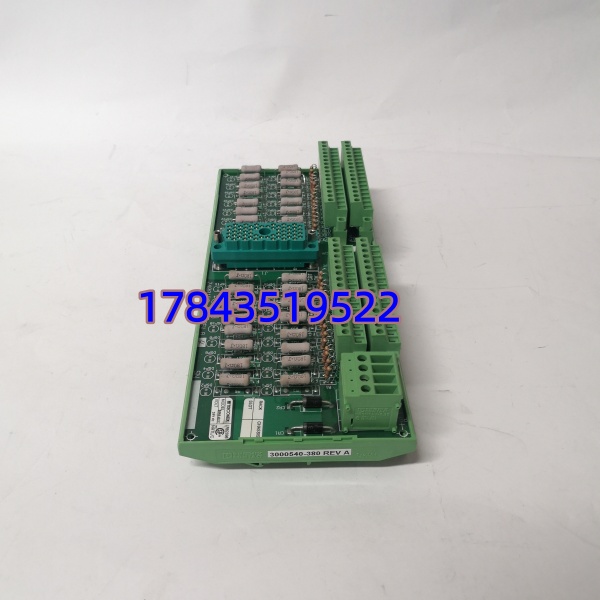

· 型号：9566-8XX（族系含 9566-810F 以太网TCM / 9566-820F TriBus光纤通信模块 / 9566-830F 等）
· 品牌：TRICONEX / Schneider Electric（Safety & Critical Process）
· 系列：Tricon v9 / v10 / v11 TMR 安全系统 — Tricon Communication Module (TCM)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品族 / 典型型号 | TRICONEX 9566-8XX 系列（例 9566-810F 以太网TCM，9566-820F TriBus光纤TCM） |
| 制造商 | Triconex — Schneider Electric (USA) |
| 适用系统 | Tricon v9 (MP 3008/3009)、Tricon v10/v11 主机架或扩展机架 |
| 模块定位 | Tricon Communication Module (TCM)：连接 MP 与外部 DCS/HMI/工程师站/远程机架 |
| 外部以太网接口 | 2×10/100 Mbps RJ-45（Auto MDI-X），Modbus TCP、TriStation、TSAA、OPC（部分型号） |
| 串行接口 | 4×RS-232/RS-485 软件可配（典型 115.2 kbps，#1 可接 Trimble GPS，#4 可配 Modbus RTU） |
| TriBus 光纤接口 | 9566-820F 提供 ST 多模光纤 TriBus（10 Mbps，最远 ~2 km），专用于 MP↔远程 I/O 机架通信 |
| 支持协议 | TriStation（工程下载/在线监视）、Modbus TCP Master/Slave、Modbus RTU、TSAA（IP Multicast）、SNTP（NTP）、可选 OPC |
| 冗余架构 | TMR 内部三通道独立处理 + 2oo3 表决，单通道故障无系统通信中断 |
| 安全认证 | IEC 61508 SIL 3 / IEC 61511；TÜV / FM / UL / CE |
| 电气隔离 | 通信端口↔系统侧 2500 V 脉冲光耦隔离；串口与以太网各自隔离 |
| 供电方式 | 机架背板 +5 VDC（逻辑），典型功耗 5~8 W |
| 热插拔 | 支持在线更换（系统需配置允许），更换后自动重读配置 |
| 状态指示 | 前面板 Module OK / Fault / COM（Ethernet）/ TriBus Link LED + 各串口 Tx/Rx 指示 |
| 工作温度 | 0 ℃ ～ +60 ℃（储存 -40 ～ +85 ℃） |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 安装方式 | Tricon 标准主机架单槽推入锁定（非 MP 槽位，通常 Slot 4~N） |
| 适配端子块 | Tricon 通信端子块（串口 DB9 或端子排依机柜设计） |
| 物理尺寸(约) | 178 × 89 × 32 mm |
| 重量(约) | 0.6 ～ 0.9 kg |
产品介绍
在某千万吨炼化 ESD 改造时踩过坑——Tricon 主机架 MP 正常但 DCS 突然收不到 Modbus TCP 数据，查下来是 9566-810F TCM 上以太网 PHY 芯片热老化丢包（板龄 9 年），因 TCM 内部三通道还能容错所以没报 Fault，只是 TCP 重传率飙升拖慢画面刷新。严格来说 9566-810F（铜以太网 TCM）和 9566-820F（TriBus 光纤通信模块）物理插槽兼容但固件功能不同，不可混代——前者是对外通信网关，后者专用于 MP 连远程 I/O 机架，买错插进去 Tristation 会报 Slot Config Mismatch。另外部分老 v9 系统早期 TCM 固件不支持 Modbus TCP 多连接，升级 v10 镜像后才解，换卡前先核对 System Image 版本。
这系列目前 Schneider 仍列为 Active Life Cycle 件，但从库存经理视角看：TCM 故障导致 SIS “变哑”（DCS 看不到状态、SOE 不上传），比 I/O 卡故障隐蔽且更易被误判为网络问题浪费一整晚。建议按 A 类备件至少留 1 块与在线同后缀版本的冷备（9566-810F 配 9566-810F，别混），SIS 通信模块不接受无原厂测试报告拆机件入 A 类库。
应用场景与库存策略
TCM 挂掉不触发 ESD 跳车（逻辑仍在 MP 运行），但切断 SIS↔DCS 数据链路——调度看不到 SOE、无法远方复归、Modbus 主站读不到安全状态字，HAZOP 审查会记”通信单点失效未缓解”，部分客户规范要求冗余 TCM 或至少保留冷备。
- 炼化/海上平台 ESD → Tricon 主机架对外通信(9566-810F)：连接 DCS(DeltaV/Experion/800xA) 做 Modbus TCP 主/从，建议每套 SIS 备 1 件同后缀全新冷备件（如 9566-810F），防静电袋封存并登记序列号，按 2 年做一次上电自检出库轮换。
- 大型装置分散布置 → TriBus 光纤远程 I/O 链路(9566-820F)：MP 机架经 9566-820F 连远程 RIO 机架，若有 ≥2 套相同架构可设共享 Buffer Stock（每 3~4 机架配 1 件），须确认光纤类型（多模 ST）与距离匹配。
- 新建项目 → 按原厂建议多配 5%~10% 项目备件：现 Active 可从 Schneider 授权分销商订新，建议同步多订通信模块，比后期零星补单交期短且易获同批次固件一致性。
- 呆滞提示：未开封原厂盒装余货有转售保值性；SIS 通信模块不接受无 Schneider Certified Refurbished 证书拆机件入 A 类库，最多作培训演示。
真实案例：
某 LNG 终端 Tricon v10 系统年检做通信诊断——发现 #2 TCM(9566-810F) COM LED 闪异常、DCS 偶发 Modbus 超时但 Fault 灯不亮（三通道表决掩盖单路 PHY 退化）。因按建议锁了同后缀冷备，关 Tristation Comm 窗口热更换（系统其余 MP+I/O 在线不受影响），新模块自动加载配置上线，通信链路全绿。若没备等美国调货常规 6~10 周，期间 DCS 丢失 SIS 状态字影响操作票制度执行，被业主开 NCR（不符合项）。此后将所有 Tricon TCM 提级做年度点检+序列号台账管理。
