描述
产品详情
· 型号：8312
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon TMR Safety System / Power Module 族（同族 8310/8311/8313）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Tricon 主机架/扩展机架左端电源模块（双槽宽） |
| 部件编号 | 8312（BOM 常写 8312 Power Module） |
| 输入电压 | 230VAC 标称（185-285VAC 范围），47-63Hz |
| 输入电流 | 稳态约 0.4A，最大 1.2A，浪涌 18A（半周） |
| 输入保护 | 内置 2.5A 延时保险（Time-delay fuse） |
| 输出电压 | 6.5VDC ±1%（原厂手册定值，非 24V 非 14.8V） |
| 输出电流 | 27A 最大（60℃ 环境仍保底 27A） |
| 输出功率 | 175W @ 140℉（60℃）满载 |
| 输出保持 | 输入掉电后维持 ≥20ms（典型 80ms） |
| 隔离耐压 | 输入-输出 1500VDC / 1000VAC，强弱电隔离 |
| 过压保护 | 约 125% 额定触发停输 |
| 过流限制 | 约 140% 额定 |

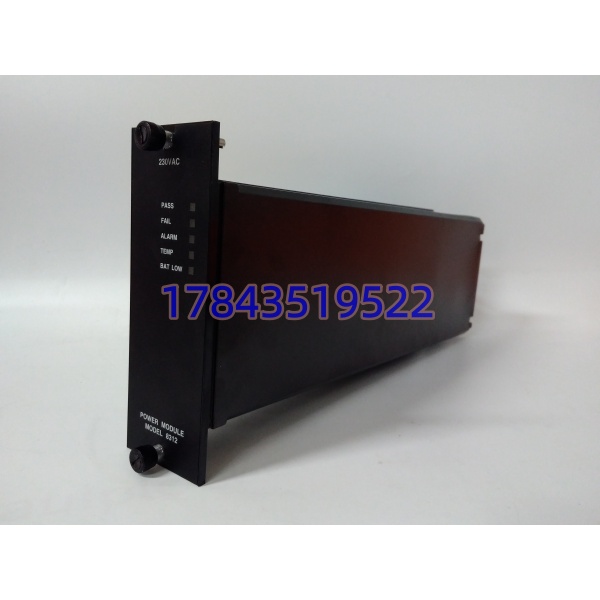

| 面板指示 | PASS（绿）/ FAULT（黄）/ ALARM / TEMP / BAT LOW |
| 硬接线报警 | 背板下端端子排：N.O./N.C./COM 干接点，120VAC 1A |
| 冗余与热插拔 | 机架 2-3 块 N+1 并联均流；支持维护态在线插拔 |
| 工作温度 | 0~+60℃（>60℃ 降额，内部 >83℃ 报 TEMP） |
| 存储温度 | -40~+85℃ |
| 防护/安装 | IP20 柜内，机架左端专用电源槽，螺丝锁+拉手 |
| 重量 | 约 2.7-3.3 kg（渠道标注重叠区间） |
| 认证 | TÜV SIL3、FM、CSA、CE（非 ATEX，防爆场合走 8311+EX 电源） |
产品介绍
TRICONEX 8312 是 Tricon 安全机架的”供血心脏”，插在主机架最左端电源槽（和 3511 主 CPU 槽相邻但不是一回事）。它把柜内 230VAC 进线转成 6.5VDC 大电流，经背板分给三套主处理器、所有 TMR I/O 卡、通信模块。自己不带逻辑、不跑 TriStation 程序、不存 SOE，纯供电+自诊断。面板五颗灯把”电有没有、过温没、电池低没”全摊给你看，背板还有硬接线报警干接点送 DCS。
和 8310（120VAC 输入）、8311（24VDC 输入）是亲兄弟，三款输出都是 6.5VDC/175W，区别只在前端吃啥电——这点采购最容易混，下单写”8312″但现场柜里实际是 120V 进线，发过去插上保险直接爆。和后期 8314/8315（14.8VDC 输出给新型机架）不通用。坦白讲，买 8312 的人全是老 Tricon 柜（油气 ESD、石化 SIS）用了十几年，电源风扇异响或 BAT LOW 常驻，点检提前换，不是新项目——新项目 Schneider 推 Tricon CX 电源架构了。
应用场景与行业案例
我在中亚某油气处理厂遇过最典型的：Tricon ESD 柜双 8312 并联，夜班一块 PASS 灯灭、FAULT 闪，另一块带满载跑。维护以为 I/O 卡坏，查了半天 TriStation 事件日志才看到”Power Module A removed/current share shifted”。拆下故障 8312 看——内部 2.5A 延时保险没断，但整流桥一颗二极管开裂，输出纹波从 20mV 飙到 200mV，3009 主处理偶尔重启。换 8312（库存拆机，2014 年 Invensys 标，保险座无焦痕），N+1 均流恢复，再没报过。
典型场景：
- 海上平台 ESD：Tricon 主机架双 8312，单块故障不跳车，维护窗口换件。
- 炼化常减压 SIS：高温机柜间 60℃ 环境，8312 标称 60℃ 仍保 27A，不降额趴窝。
- 乙烯裂解 F&G：火气逻辑+探测器供电全靠背板 6.5V 稳流，电源纹波大会让 3503E AI 漂移。
- 核电辅助系统：SIL3 回路电源冗余，BAT LOW 提前预警主处理锂电池状态。
- MRO 备货：原厂 Mature 后 Schneider 续供交期 18 周起，现场等不起走拆机。
真实案例：前年渤海某 FPSO，发电机间 CO2 释放逻辑周测失败，TriStation 报”Backplane 6.5V out of tolerance”。仪表登柜量背板测试点——5.9V，低于 6.435V 下限。两块 8312 都在跑，但 A 块输出 3.1V（整流半桥坏），B 块硬顶 27A 拉到 5.9V 仍不够。机舱备件间有块 2016 年 Schneider 接管期 8312（面板 PASS 灯测试亮、保险未动作），关机切换至单电源维护态→拔 A→插新→系统识别第二电源→复测背板 6.52V，CO2 联动复测通过。安全工程师原话：”Tricon 电源和主 CPU 一样，PM 单里要单列测背板电压，不能只盯 PASS 灯。”这就是安全电源现场账。
