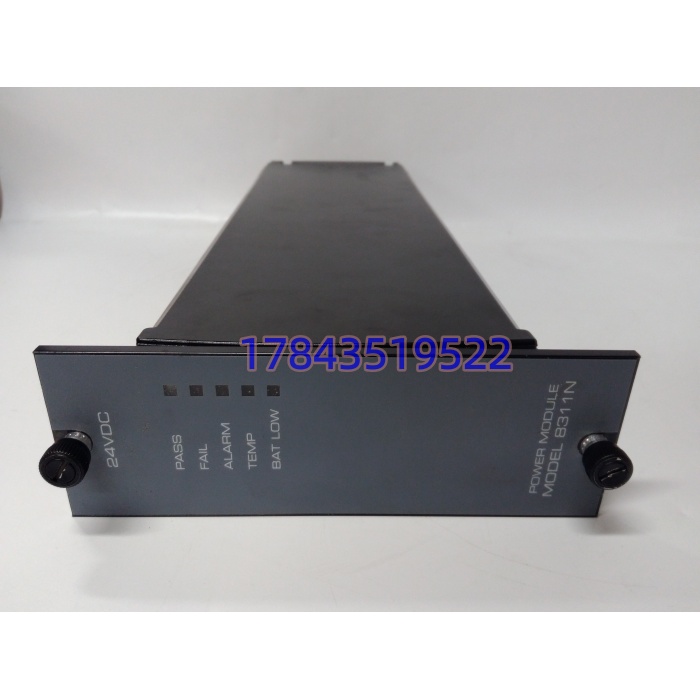

Tricon 机箱左下方那两块电源模组，平时没人看，真到半夜报”Power Module A Fault Temp”，ESD 机柜靠单电源硬撑，每拖一分钟安全完整性都在降级——这就是 8311N 替补上场的意义。它在 Tricon 架构里干的事很纯粹：外部蓄电池或 UPS 送来的 24VDC（典型 25.4V）进 8311N，板内 DC/DC 砍成背板所有模块共用的 6.5VDC（标称 ±1%，满负荷 27A），前面板 PASS/FAULT/ALARM/TEMP/BAT LOW 五灯把自身状态全摊开。N 系列（8311N）是 8311 的增强版，针对 V10.5+ 高密度机箱优化均流和诊断，和老 8311 同槽可混插但冗余对建议同型号同 Rev。
这块电源值钱在”双块任意一块满负荷扛整机”。Tricon 设计惯例是主/扩/RXM 机箱左右各插两块 8311N，任一块能独立带满机箱所有 MP+I/O 模块，另一块纯均流备份，单块坏不停机、不丢 SOE 时标。原厂 8311N 随 Tricon 线归成熟维护档，单买交期 16-26 周起，厦门/深圳有 US/TH 库存的现货商 1-3 工作日发，全新原装和测试好拆机件价差 2-3 倍。采购最容易栽的坑：把 8311N 和 8312（230VAC 电源）混询、和 3501E（DI）混询、被卖家”32 通道 DI 8311N”带偏——闭眼下单三种结果：退件、等错货、现场插不进电源槽。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块型号 | 8311N（N 系增强，基础 8311 同族） | Triconex 原厂号 |
| 产品类型 | Tricon 机箱电源模块 (Power Module) | 非 DI/AI/通信 |
| 输入电压 | 22 – 31 VDC（标称 24VDC） | 反接保护，15A 延时熔丝内置 |
| 输出电压 | 6.5 VDC ±1%（背板主电） | 部分 N 系文档作 24VDC 分配模组视机箱定 |
| 输出电流 | 最大 27 A @ 60℃ 环境 | 175W@60℃ 降额 |
| 输出保持 | 掉电保持 ≥2.8 ms（8311 系标称） | — |
| 效率 | >85%（典型） | — |
| 冗余 | 同机箱双 8311N 并联均流，支持受控在线热插拔 | 单块故障不中断 |
| 保护 | 反极性 / 过温(>83℃内部 trip) / 低电池 / 熔丝断 | 前面板 5 LED |
| 报警触点 | NO/NC/COM 各 120VAC@1A | 送 DCS DI 或硬接线声光 |
| 安装 | Tricon 主/扩/RXM 机箱左下端电源槽 | 非 DIN 轨 |
| 工作温度 | -40℃ ~ +70℃（工作），>60℃ 开始输出降额 | 存储 -40~+85℃ |
| 湿度 | 5%-95% 非冷凝 | — |
| 尺寸/重量 | 约 228×140×32mm / 1.15kg（资料值） | 以实物铭牌为准 |
| 指示 | PASS 绿 / FAULT 红 / ALARM 黄 / TEMP 红 / BAT LOW 黄 | 排错先看五灯 |
| 认证 | IEC 61508 SIL3 系统级 / CE / UL / ATEX 依批次 | 清关核 COC |
| 状态 | Tricon 线成熟后期，单买交期长 | 备件市场 New Surplus 为主 |
应用场景与行业案例
“Tricon 机柜里 8311N 最不起眼，真它 TEMP 灯红，ESD 靠单电源跑——安全经理半夜被叫醒比操作员还慌。”老 SIS 保运的狠话在乙烯装置圈不是玩笑。8311N 干的活隐形：不进点表、不跳车，只是把 24VDC 变成 6.5VDC 喂 MP 和 I/O，一旦 DC/DC 前级 MOS 老化，输出纹波从 50mV 涨到 200mV，MP 控制器扫描周期微抖，批报表时标偏差没人察觉直到审计翻出来。
- 油气 ESD 机柜：主+UPS 双 24VDC 母线各进一块 8311N，二极管隔离均流，单路蓄电池放电到 22V 仍出 6.5V，SIL3 不降级。
- 石化裂解炉 Tricon：机箱满配 2×MP+12 I/O 模块，总背板电流约 18A，单 8311N 余量 9A，夏天机柜 55℃ 降额后仍能扛。
- 电厂汽机 ETS：Tricon 带汽机跳闸，8311N 双冗余，雷雨季外部 24V 瞬跌到 19V 它照出 6.5V，SOE 时标不飘。
- 假设某夜 Tricon 报”Power Module A TEMP”但蓄电池端电压正常——会不会先怀疑 8311N 内部散热风道被防尘网堵死？现场十有五六就是它，不是直流屏的锅。
- 海上平台：宽温 -40℃ 冷启，8311N 比普通 24V 开关电源宽压耐受强，机箱密闭环内积热到 60℃ 仍不脱扣。
真实微案例：2023 年南海某 FPSO，夜班 Tricon 左电源槽 8311N 的 TEMP 灯红，系统切单电源运行。拆下闻得到松香焦味，DC/DC 前级共模电感漆包线局部碳化（平台振动+盐雾渗入散热齿）。库存一块美产全新 8311N，断该槽 24V 进线（另一块 8311N 撑整机）、按释放钮拔旧插新、恢复进线，PASS 灯转绿，双电源均流恢复。安全工程师说：”原厂等 22 周，厦门现货商 DHL 次日到，贵了 45%，但 FPSO 单电源跑 ESD 一天的海管保压险够买七块。Tricon 机箱留一块 8311N 冷备，比信’电源模块不会坏’实在——TMR 容模块故障，不容你不去摸机箱温度。”
