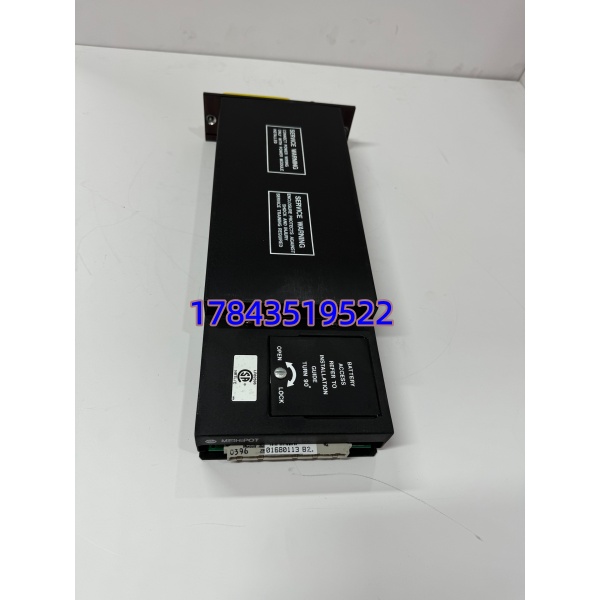

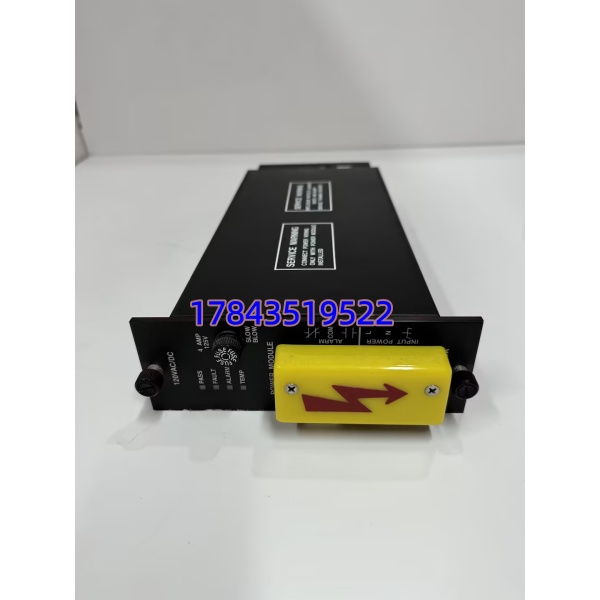

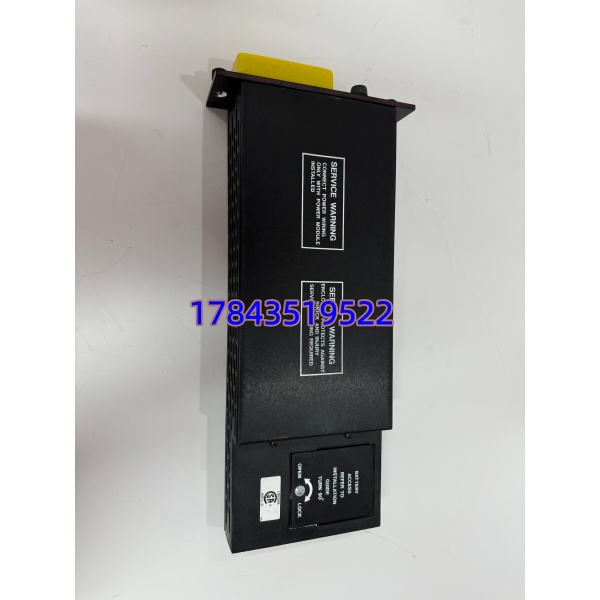

产品详情
· 型号：8305A（对应 Triconex P/N 3805E / 3805EN，确认机身标签）
· 品牌：Triconex（Schneider Electric — EcoStruxure Tricon Safety & Critical Control）
· 系列：Tricon TMR Safety System — 3805E 16-Channel 24 V dc Digital Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | 8305A（旧项目/BOM 写法），标准型号 3805E / 3805EN（Enhanced），部分老机架也认 8305A 原号 |
| 制造商 | Triconex Inc.（现 Schneider Electric） |
| 产品类别 | Tricon TMR Safety System — 16-Channel Digital Input Module, 24 V dc |
| 适用系统 | Tricon v9.x / v10.x / Tricon CX（需 TriStation 软件匹配；3805EN 向下兼容老机架） |
| 输入通道数 | 16 点（每点三路独立 A/D 采样，2oo3 表决） |
| 输入类型 | 24 V dc（Sink 型典型：现场开关闭合拉 LOW，公共接 +24VDC；Sourcing 接线依柜内设计） |
| 输入电压范围 | 18～32 V dc（标称 24 V dc） |
| ON 阈值 | ≥ 15 V dc @ 2～7 mA（典型） |
| OFF 阈值 | ≤ 5 V dc |
| 输入阻抗 | ≈ 5.1 kΩ（每表决支路） |
| 响应时间 | 典型 7 ms（滤波可组态），ON/OFF 传播至 MP ≤ 20 ms |
| 表决与诊断 | 三路独立比较 → 2oo3 表决；断线/短路线监；模块 RAM/ADC 循环自测；Fault Contact 输出 |
| 隔离 | 现场↔逻辑侧 1500 V rms 光耦隔离；通道间共参考（同一 COM 组） |
| 背板取电 | +5 V dc 由 Tricon 机架背板提供，典型 ≤ 1.2 A |
| LED 指示 | Pass（绿）/ Fail（红）/ Active（绿-当槽位主）/ 每点 Status LED（绿=ON，熄灭=OFF/OFF 态） |
| 安装方式 | 插装于 Tricon Main / Expansion I/O Rack（如 8110 主机架、8111 扩展），支持在线热插拔（冗余 TMR 下） |
| 工作温度 | 0℃ ～ +60℃（机柜内）；存储 -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非冷凝，Conformal Coating G3 可选） |
| 安全认证 | IEC 61508 SIL 3、IEC 61511 SIL 3、TÜV、FM、cULus、ATEX/IECEx（部分批次） |
| 尺寸（模块本体） | ≈ 308×30×203 mm（Tricon 全高模块） |
| 重量 | ≈ 0.7～1.0 kg |
| 生命周期状态 | 3805E 处 Mature；3805EN 为增强版继续供应但交期 8～20 周；8305A 老编号仅 NOS/拆机件流通 |
产品介绍
在 LNG 接收站 ESD 系统碰过：紧急停泵按钮”按下无 SOE 记录但硬接线回路量到 24V 正常”——查 Tricon 机架 Slot 5 上 8305A（即 3805E）某点三路光耦中一路暗衰致表决边缘振荡（2oo3 勉强过但偶尔 Degraded），现场初当按钮触点问题查了大半天。8305A/3805E 是 Tricon TMR SIS 的 DI 眼睛，每个物理点内部三路独立采样再 2oo3 表决，持续做线监和自诊断——模块 Fault 会触发 MP 安全动作或报警，但单点光耦漂移只报 Degraded（OK 灯仍绿）最难查。
严格来说 8305A 是旧项目编码，采购时坚持要求机身标签含 “3805E” 或 “3805EN” 及 Tricon 兼容标记，3805EN 可向下兼容老机架但老 3805E 不推荐替 3805EN（虽多数情况可）。Schneider 对 Tricon 老 SKU 交期 8～20 周且部分宣布 EOL，二手 NOS 是主力。单价二手约 ¥6k～¥22k（视成色/测试报告），属 A 类 SIS 停机/误跳车影响件——建议按每个 Tricon 机架 DI 模块（按 P/N 3805E/3805EN 分组）备 1 件冷备（SS=1,Min=1），投运 >12 年启动 Last-Time-Buy 评估。
应用场景与库存策略
Tricon DI 模块失效表现：单点表决抖动（SOE 偶尔报 Point Degraded，OK 灯绿→最难查）、整卡 Fail LED 亮（TMR 可能降为 2oo2 或 SIS 安全动作）、或机架不识别（ID PROM 坏）。
- 油气平台/炼化 ESD SIS 站：紧急停车按钮、火焰/气体探测器反馈、重要阀位限位 — 非它不可需 Tricon TMR 背板表决+SIL 3 — 建议每 Tricon 机架按 3805E 装机量备 1 件冷备（Min=1），归入 SIS 关键备件强制年度盘点。
- 化工/海上平台安全仪表系统：高完整性独立联锁点 — 可与 SIS 维保商签 VMI，或区域内多套装置共享应急件（注意 3805E vs 3805EN 兼容性需确认）。
- 备件 ABC 与 LTB：B～A 类金额 A 类安全可用性 → SS=1（按完整 P/N 3805E/3805EN 分组），ROP=0；Legacy 状态建议借大修/校验窗做 Last-Time-Buy 囤 1～2 件验证 NOS。
- 更换提示：Tricon 支持热插拔——拔出故障模块 → 插入新 3805E/8305A → MP 自动读模块 ID 同步配置 → Active/Pass LED 正常后做 Point Force 验证。换前确认受影响点在 Force 或工艺安全态。
真实案例：某海上平台 2021 年 SIL 验证发现 ESD #1 机架 Slot 4（3805E DI）”ESD PB 回路偶尔报 Degraded 约 1 次/班”——热工查按钮/安全栅/端子 OK，耗 5 小时。借陆上基地一件 3805EN（同功能代 3805E）交叉替换后 Degraded 消失，旧件上机台测三路光耦一路 C-E 漏电流偏大（老化）。原厂新件交期 16 周，当即从认证渠道加急调 NOS 3805E 一件补齐冷备并明文”每种 Tricon DI/DO/AI(AI 3503E/3803E) 最少 1 件冷备按后缀分组”。教训：SIS DI 模块单点漂移极隐蔽，有件在手把 MTTR 从 5h+ 压到 <30min。
