描述
产品详情

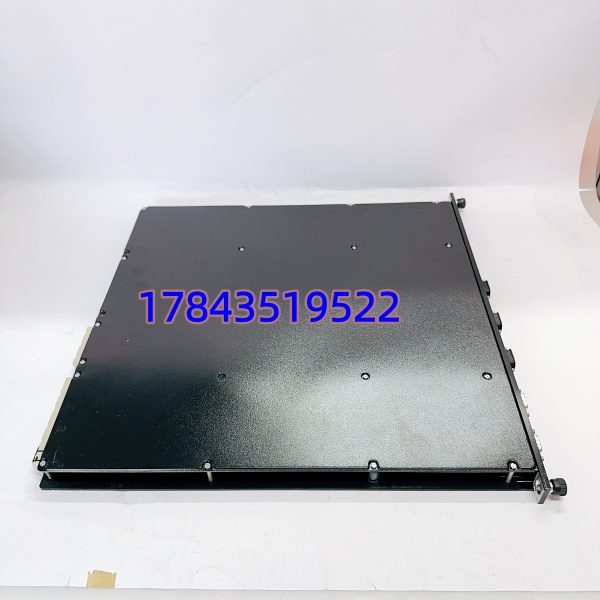

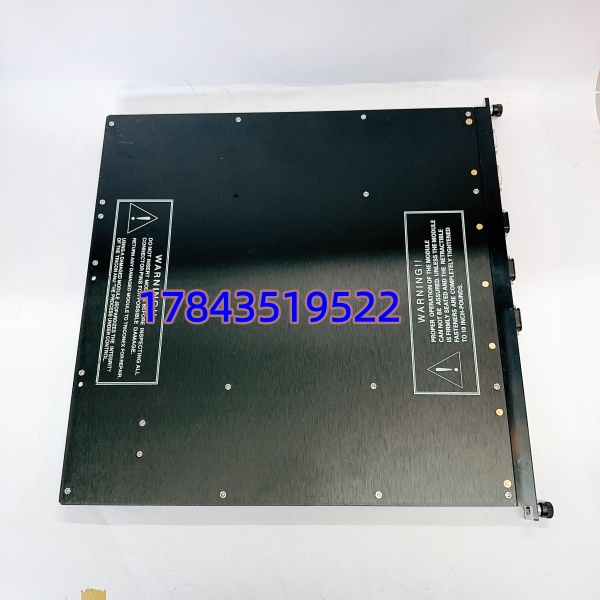

· 型号：TRICONEX 4352B
· 品牌：Triconex（施耐德电气 Schneider Electric）
· 系列：Tricon Safety Instrumented System — Tricon Communication Module (TCM)，兼容 v10.0 / v11 机架
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | TRICONEX 4352B（TCM 通信模块） |
| 适用系统 | Tricon TMR SIS，v9（有限）/v10.0/v11 及以上机架 |
| 产品类型 | 通信处理器模块（非 AI/AO/DI/DO） |
| 处理器 | 32-bit RISC |
| 内存 | 4 MB RAM / 2 MB ROM |
| 光纤以太网口 | 2×100 Mbps，MT-RJ 接口，62.5/125 μm 多模光纤（典型距离≤2 km） |
| 串行通信口 | 4×DB-9 RS-232/RS-485（软件可配），1×DB-9 调试/诊断口 |
| 支持协议 | TriStation、Modbus TCP/IP Slave/Master、TSAA（IP组播）、Peer-to-Peer(UDP/IP)、SNTP、ICMP、嵌入式OPC(部分固件) |
| 供电方式 | 24 V DC（由 Tricon 机架背板供给，典型功耗≈2.5–12 W） |
| 安全认证 | IEC 61508 SIL 3，TÜV 认证，CE/CSA/FM |
| 工作温度 | -40℃～+85℃（机箱环境内），存储 -55℃～+90℃ |
| 湿度 | 5%～95% RH（无凝露） |
| 其他特性 | 热插拔、模块及链路冗余、LED 诊断（PASS/FAULT/ACTIVE/TX/RX）、端口隔离 500 VDC |
产品介绍
化工厂ESD系统突然报通信中断——十有八九是老式铜缆以太网TCM受变频器干扰丢包，或者在雷雨季节遭感应浪涌挂掉。4352B 换用双路光纤以太网（MT-RJ多模），在现场实测抗电磁干扰能力比 4351B（RJ45铜口）强太多，特别适合压缩机厂房、高压开关场旁的SIS机柜。它占 Tricon 机架的通信槽位（通常 Slot 1/2 成对冗余配置），把 TMR 主处理器与 TriStation 1131 工程师站、DCS Modbus TCP 网段桥接起来，也支持 SOE 事件高速上报。
严格来说，它在固件版本对应 Tricon v10.0 以上才能完整识别所有新协议字段——若你的系统是早期 v9.5 以下，TriStation 可能弹出”Unknown Module”，得先升系统映像再插卡。（某个炼化项目里碰到过 v9.3 直接拒认 4352B，折腾了一下午。）商业层面：原厂全新件交期常波动在 6–14 周，我们渠道通常保有一定量保税库存，下单前核对你机架现有 TCM 槽位号与光纤跳线类型（MT-RJ vs LC 转接头要提前备），能省掉临停等待。模块本身享 12 个月质保（非人为损坏包换），以原厂序列号可追溯。
替换与升级建议
✅ 直接替换（同代同级）
- TRICONEX 4352A → 4352B：物理插槽、光纤接口完全一致；4352B 固件更强、诊断更细。注意 TriStation 需 v10+，配置文件通常无需大改，热插拔更换即可（建议先备份 .tsp 工程文件）。
⚠️ 软件兼容（需改配置/核对固件）
- TRICONEX 4351B（铜口）→ 4352B：可装在同样 TCM 槽位，系统识别为 TCM，但接口从 RJ45 变 MT-RJ 光纤——你得重新布多模光纤、改 TriStation 中 Net1/Net2 的介质类型设定，DCS 侧交换机也要换光口。不建议简单”直接代换”，属跨接口换代，工作量约 0.5–1 人日。
- TRICONEX 4352（初代无后缀/B 前代）→ 4352B：硬件可插同槽，但初代老系统需确认 TriStation 版本支持，个别 v9.x 需升级系统映像。
❌ 硬件不兼容
- 4351A/4353/4354 与 4352B 不可混插同一逻辑槽位对（Tricon 规定同一 TCM Pair 必须同型号系列），也不能替代入 AI/AO/DI/DO 任意 I/O 卡件。
- 若原系统只设计了一个 TCM 槽位且被 4351B 占用且无光纤布线，强上 4352B 无意义——你还得改柜内光缆和交换机。
如你的机架原始配置已停产（4352 初代），目前市面基本只剩 4352B 全新或翻新库存可替，无官方新型号向下兼容替代。
