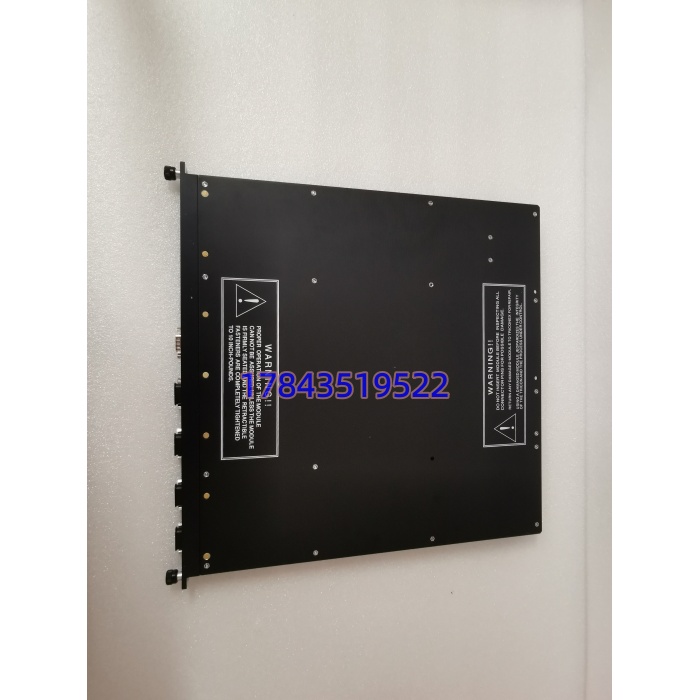

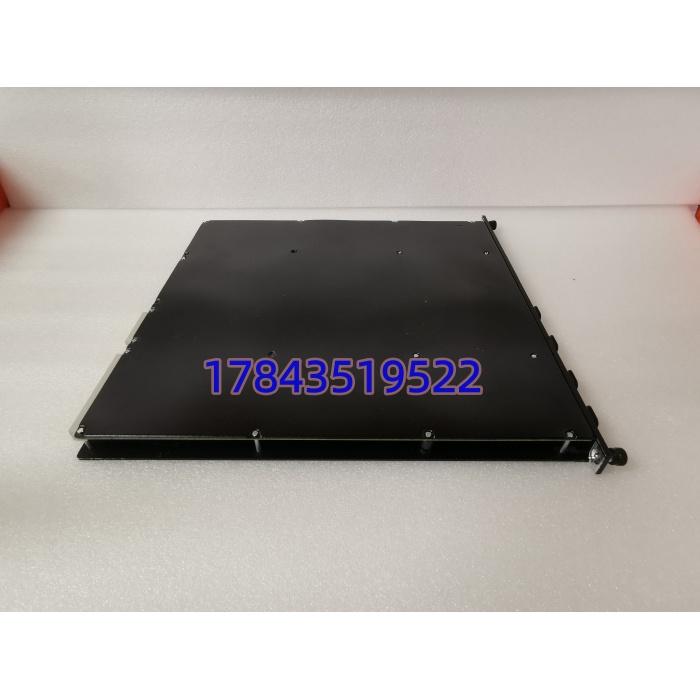

TRICONEX 4351B | TCM通信模块（铜缆以太网）

描述

产品详情

· 型号：TRICONEX 4351B

· 品牌：Triconex（Schneider Electric，原Invensys）

· 系列：Tricon v10.0及以上（v10/v11/Trident），TMR安全仪表系统通信模块（TCM，铜缆以太网版；4352B为光纤版）

4351B

规格参数

• 产品类型：Tricon Communication Module（TCM），铜缆以太网通信网关
• 制造商：Triconex（Invensys → Schneider Electric），原厂奥地利/美国产
• 型号全称：4351B（4351A为早期版，B为当前主流铜缆RJ45；4352B是光纤版替代）
• 目标系统：Tricon v10.0及更高（v10/v11/Trident），适配标准主机架/扩展机架槽位（通常TCM独占1槽，冗余对占2槽）
• 处理器与内存：32位RISC 33 MHz，1 MB RAM + 4 MB Flash（存储通信映射表/固件），根据官方Datasheet
• 通信接口：2×10/100 Mbps RJ45以太网（链路冗余/A/B网），4×DB-9可配RS-232/RS-485（最高115.2 kbps，Port1常接Trimble GPS秒脉冲）
• 支持协议：TriStation（组态/诊断）、Modbus TCP（主从）、Modbus RTU/ASCII、TSAA、SNTP、UDP/IP P2P、ICMP/DHCP；部分固件嵌OPC
• 端口隔离与安全：500 VDC端口间及对地隔离（防地环路/浪涌），SIL3 per IEC 61508 TÜV认证，CE/UL/CSA/ATEX Zone 2
• 供电与功耗：由机架背板24 VDC冗余供电（18–30 VDC范围），典型8 W，最大≤12 W
• 机械与环境：标准Tricon插卡尺寸≈225×140×70 mm，重≈2.3 kg（裸板约1 kg带壳），IP20，热插拔支持在线更换
• 工作条件：工作-40°C至+70°C（机箱内），存储-40至+85°C，湿度5–95%非冷凝，抗振/EMC per IEC 61000-6-2
• 诊断与状态：前面板PASS绿/FAULT红/ACTIVE黄/FIRM黄，每以太网口LINK/TX/RX LED；TriStation 1131在线BIST与丢包统计
• 严格来说，它只在固件匹配机架MP版本时通信正常（v10 MP插v11 TCM通常要升固件，反过来v11 MP下v10 TCM可能拒认），老v9机架硬限制用老4351A或3008N集成通信，不能以4351B替v9通信槽，换前用TriStation读机架固件并以原厂手册为准。

4351B

产品介绍

从技术定位切入：这玩意儿在现场常被人叫“网卡模块”，其实比普通工控网卡讲究太多——TCM不是插在普通交换机上跑的，而是焊在Tricon TMR背板里，三路隔离通信通道各自跑协议栈然后做表决输出，单张FAULT亮了系统照转（SOE和时间同步照常走另一张冗余TCM），但两张全挂就把SIS变成信息孤岛：ESD还在跑安全逻辑，可DCS看不见状态、HMI点不了复位、SOE时间戳断流，工艺只能摸黑硬旁路。现场实测发现，炼化厂大修期间工程师站连不上Tricon九成是4351B串口隔离烧了（GPS天线引雷进来打穿Port1的500 VDC隔离），不是MP的问题。作为采购，ABC分类必须放A级：通信模块故障不直接炸安全功能，但“看不见=不敢操作”，一次信息孤岛拖停装置排查半天，代价轻松六位数。

供应链价值在TCO里的可视性损失：4351B原厂已进入停产过渡期（Last-time-buy窗口基本关了，Schneider推Trident CX光纤通信但存量v10/v11满地跑），新原装绝迹，二级市场流通拆机/翻新为主。总拥有成本算下来，按机架数备1件冷备（冗余对配的话备1对=2件），比紧急调货时空运加急找拆机件还担隐性故障（二手TCM上机偶发Modbus丢包最难查）划算；更关键的是，通信模块固件要和MP同代——v10机架MP是3008N时，4351B固件必须匹配v10.x，插个v11出厂新件反而通信握手失败。某个项目里碰过，紧急调来一块4351B（date code 2020，固件v11.5）插进v10.2机架，TriStation报“TCM protocol mismatch”，连不上DCS耗掉一班人刷旧固件（原厂服务早撤了），最后换回库房里v10.1冷备才恢复。自我纠正：渠道常标“4351B可替3008N通信集成”，纯属胡扯——3008N是MP主处理器，4351B是独立TCM槽位，物理不互换，别被MRO商混为一谈。

应用场景与库存策略

停机损失视角：TCM挂掉不直接触发ESD误动，但把SIS打成信息孤岛——DCS失去ESD状态反馈、SOE断流、HMI复位按钮失效，海上平台或炼化装置只能手动降负荷运行等通信恢复；而4351B原厂停产过渡中，新件绝迹，拆机件交期国内1–5天、跨境10–20天，且二手隐性故障（隔离芯片微损导致Modbus偶发CRC错）上机后才会暴露，大修窗口或夜间调试等不起一天断续通信。

典型场景与备货建议：

• 炼化乙烯装置ESD主机柜TCM：主机架插1对4351B做A/B网冗余（DCS/HMI/GPS），非它不可因为TriStation协议+SOE毫秒时间戳绑定TCM固件；建议按机架配Buffer stock=1件冷备（冗余对则备2件=1对），贴柜门内侧静电袋封好，每年大修做上电测双以太网LINK+Modbus主从轮询（连测试机架跑TriStation）。
• 海上油气平台F&G/SIS通信：高湿盐雾打穿串口隔离致Port1 GPS输入烧TCM；建议平台每装置备1件拆机校验冷备放生活楼干燥柜，供应商代管不现实（渠道散），自己囤并每24个月做目视DB9针氧化+500 VDC兆欧表测端口隔离＞100 MΩ。
• LNG接收站HIPPS阀SOE时间同步：超压关机靠精准SOE判据，GPS秒脉冲进4351B Port1；建议ABC分类A级设安全库存=1，ROP触发条件是任一张TCM报FAULT或SNTP漂移＞100 ms持续10 min，立刻热插拔换冷备并送原板做隔离芯片级维修周转。
• 电厂燃机BMS燃烧器管理DCS链路：高温振动致RJ45锁扣松脱通信闪断；建议每大修周期做战略囤货1件冷备+备1根短UTP跳线（RJ45也是停产件相关），换TCM时顺带换缆接头，换前核对机架MP固件版本匹配TCM固件（v10 MP配v10 TCM，别混v11）。

真实案例：2026年4月，某太原周边焦化厂脱硫工段Tricon v10.2机架一张4351B（冗余对里主TCM）FAULT灯红，PASS灭，DCS失ESD状态反馈但MP三取二照跑安全逻辑。原厂EOL，采购在本地MRO调来一块4351B拆机件（标date code 2019，固件v10.4匹配），当班热插拔更换：TriStation置维护模式、拔旧插新、自动同步配置，3分钟恢复A/B网。两周后备TCM也FAULT（隔离芯片老化漏电流），换柜内冷备（v10.2固件同代，两年前按库存经理坚持多囤的“保险”），顺带发现GPS天线引雷打穿Port1隔离——后来加装气体放电管防雷，SOE时间戳稳回毫秒级。事后算账：这块冷备占仓库600块锁了两年，省下一次信息孤岛拖停脱硫风机（估算损失≈80万调试+排产延误），反思只有一句——SIS通信模块不是逻辑执行器但断了可视化就是盲操，Last-time-buy关了后按MP固件同代囤拆机校验冷备，别等FAUL灯亮再搜SN兼容固件。
