描述
产品详情

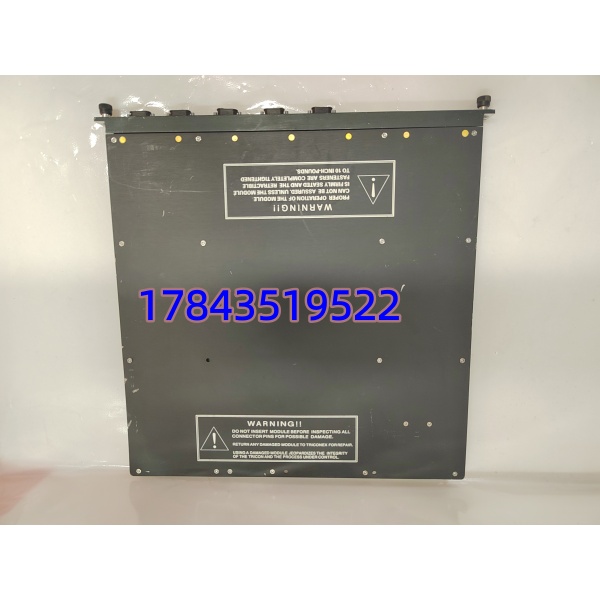

· 型号：4351B（TCM4351B）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v9/v10/v11 及 Trident — TCM（Communication Module）
规格参数
- 产品类型：Tricon TCM 通讯模块（TriStation Communication Module），铜缆以太网版
- 适用系统：Tricon Version 9.0 / 10.0 / 11.0 及部分 Trident（需核对固件兼容性）
- 占用槽位：1 个逻辑槽（部分配置占 2 逻辑地址），插于 Tricon 主机架专用 TCM 槽
- 背板供电：24 V DC 由 Tricon 机架背板提供（通常 18～30 V DC 范围）
- 典型功耗：≤ 5 W
- 以太网端口：2× RJ-45，10/100 Mbps 自适应，支持链路冗余/双网（NET1/NET2）
- 串口：4× DB-9（RS-232 默认，可软件配为 RS-485 半双工），各口独立寻址
- 串口速率：最高 115.2 Kbps/口，四口总吞吐 ≤ 460.8 Kbps
- 支持协议：TriStation（专有三总线协议）、Modbus TCP（Server/Client）、Modbus RTU ASCII（主/从）、TSAA、SNTP、Trimble GPS（某口）、IP Multicast
- 端口隔离：500 V DC 电气隔离（以太网及串口对机壳/背板）
- 最大外部连接：单系统最多 4 块 TCM，合计支持 ≤32 个 Modbus 主/从站会话（依固件）
- 状态指示：前面板 PASS（绿）、FAULT（红）、ACTIVE（绿）、LINK/ACT Tx/Rx 各网口 LED
- 安装方式：Tricon 机架导轨插入，面板螺钉锁紧，与 MP（主处理器）模块背板互联
- 工作温度：0～+60℃（部分资料标 -20～+70℃ 工业宽温版，以实物铭牌为准）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 认证：IEC 61508 SIL 3 系统组件（作为 Tricon 架构一部分），CE、cULus（依批次）
- 尺寸/重量：约 305×130×25 mm / ≈ 0.7～1.0 kg
产品介绍
4351B 是 Tricon SIS 系统对外的”嘴和耳朵”——它不做安全逻辑表决（那是 3008/3009 MP 的事），专职把主处理器通过 TriBus 读到的 I/O 数据映射成 Modbus 寄存器或 TriStation 报文，交给上位 DCS（常见 Foxboro I/A、Honeywell、DeltaV）轮询，也接收外部命令写回控制变量。铜缆版配两根 RJ45 + 四路 DB9，适合机柜内短距以太网或串口接就地智能设备。
坦白讲这模块故障率低，但现场最常见的问题是IP 冲突或 Modbus 寄存器映射没对齐被误判为硬件坏。换件前先在 TriStation 里看 Diagnostic → TCM Status，确认是硬件 Fault 而非配置问题。另外 4351B（铜缆）和 4352B（光纤）物理接口不同，严禁混用替入，光纤口机架插铜缆版通讯不上。
应用场景与行业案例
痛点切入
我遇过炼化装置大修后 DCS 报”Tricon Comm Loss — TCM Link Down”，查 TriStation 里 TCM 报 Fault（琥珀），重新插拔无效。最后发现是柜内施工碰掉以太网跳线，恢复后正常——但也暴露一点：如果 TCM 真挂了，SIS 逻辑照跑（ESD 仍表决），但 DCS 看不见状态、也发不了旁路/复位命令，操作侧等于瞎。所以对关键装置建议 Tricon 配双 TCM（主/备通讯冗余）或在 DCS 侧做通讯报警硬联锁提示。
典型场景
- 炼油/石化 ESD — Tricon 做紧急停车，4351B 通过 Modbus TCP 把 DI/DO/AI 状态上送 Foxboro/Yokogawa DCS，接收旁路/复位指令
- 海上平台 F&G — 火灾气体系统 Tricon 经 4351B RS-485 接第三方气体探测器或就地盘，以太网联中央 SCADA
- 电厂汽轮机保护 — Tricon TSI 扩展，4351B 把保护动作信号送厂级 SIS/MIS 做事件记录
- 化肥/甲醇 — 与 DeltaV 或 PKS 通过 Modbus TCP 做双向数据交换（设定值下送 + 状态上送）
真实案例
南方某 LNG 接收站，Tricon ESD 配单块 4351B。台风天 UPS 切换瞬间 TCM 面板 FAULT 亮、PASS 灭——再上电卡在 POST 不自检（风扇转 LED 全暗），疑似电源浪涌打坏以太网 PHY。因是单 TCM 配置，DCS 全站失联 ESD 状态，运行部令手动保持 ESD 旁路授权。紧急调二手测试件，确认 TriStation 能识别（TCM Status → Running）后插入原机架替换，自动同步配置（TCM 参数存于 MP 模块数据库），PASS 绿亮，通讯恢复。教训：TCM 配置存在 MP 的 Project 文件里，换 TCM 不需重配但只要 MP 没备份就麻烦——定期做 Tricon Project Archive（.tpx 或 .tsp）；关键装置建议双 TCM 冗余。
